- Descripción de producto
-
Descripción de producto

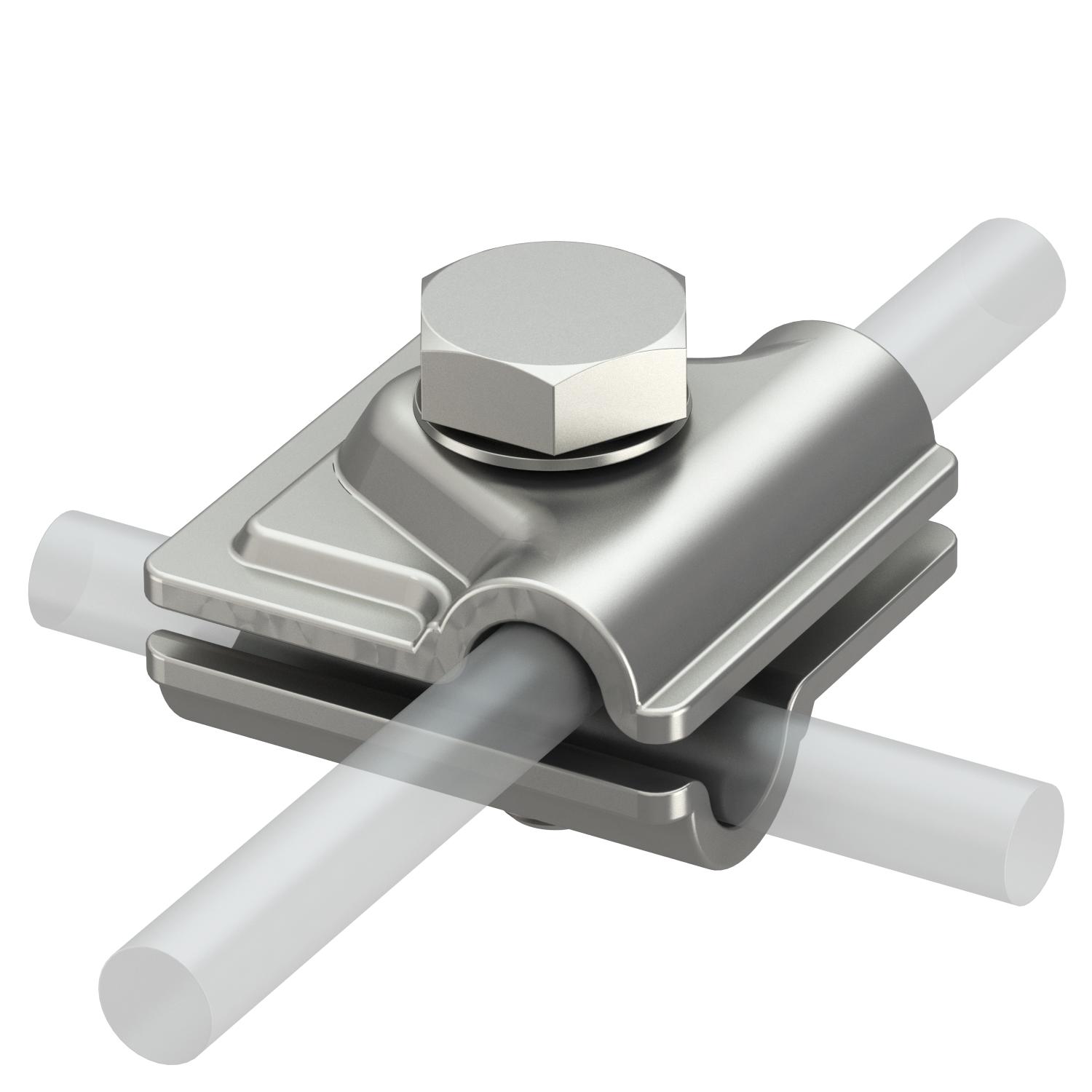

• Para uniones en T, en cruz y en paralelo
• Componente completo de A4
• Montaje rápido gracias a un tornillo M10 x 30 de acero inoxidable
• Satisface las exigencias de VDE 0185-305 (IEC 62305)
- Datos técnicos
-
Datos técnicos

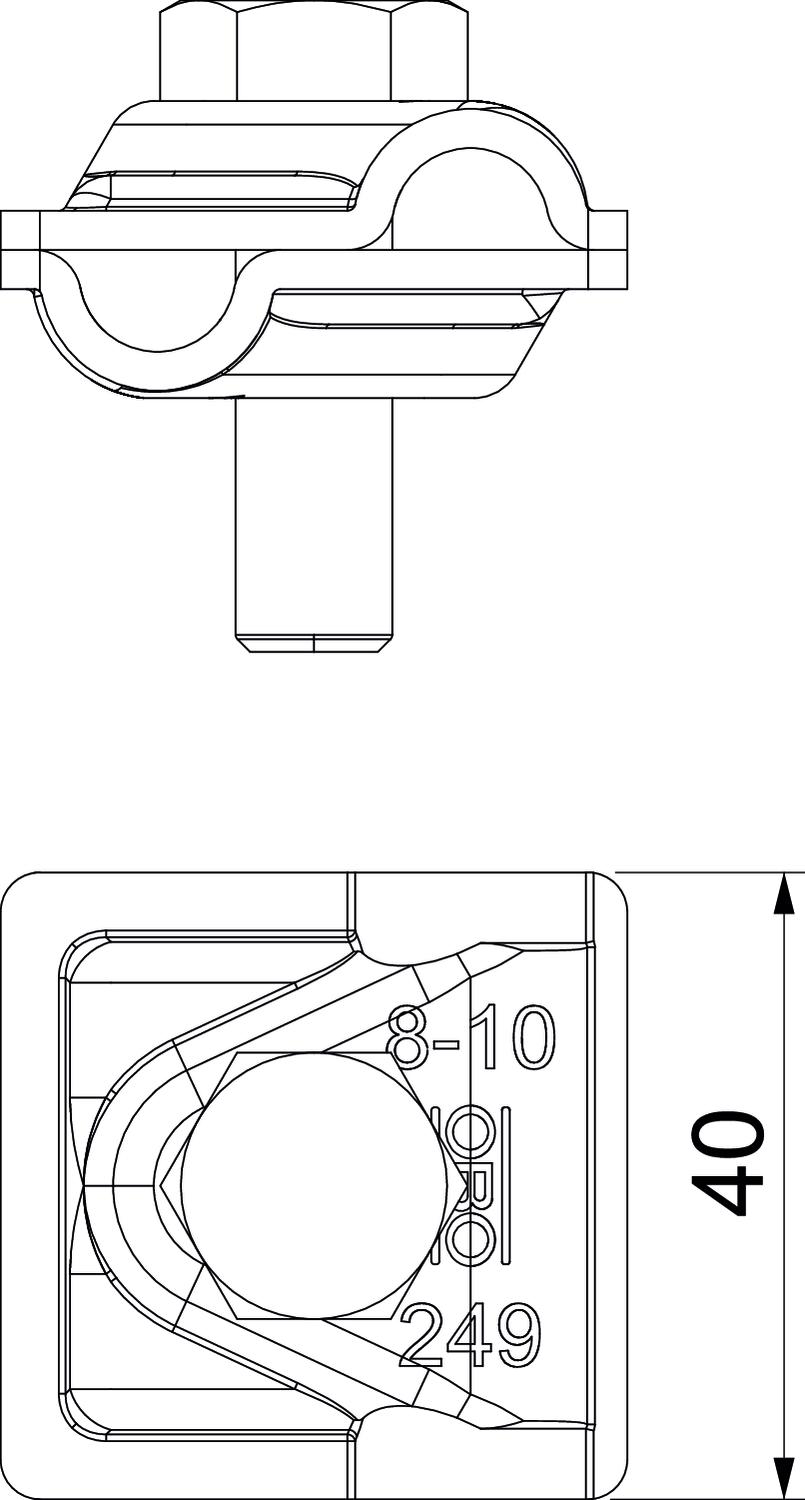

Ancho Rd 8-10 mm Aplicación TBS Sistema de conexión Apropiado para conexión Conductor redondo Rd 8-10 / Rd 8-10 Conducción de corriente de rayo H/100 kA Conexión Conductor redondo* Corriente de cortocircuito (50 HZ)(1 s;≤300 °C) 1,4 Diámetro de conductor redondo conductor 1 máx. 10 mm Diámetro de conductor redondo conductor 1 mín. 8 mm Diámetro de conductor redondo conductor 2 máx. 10 mm Diámetro de conductor redondo conductor 2 mín. 8 mm Dimensión 40x40mm Longitud 40 mm Material Acero inoxidable 1.4571/1.4404 Medida A 40 mm Placa intermedia no Tipo de conector Borne de unión multifuncional Tipo de tornillo de fijación Tornillo de cabeza hexagonal - Todos los tipos
- Descargas
-
Hoja de datos 249 8-10 V4A / 5311404 , 0.20MB , pdfREACH Declaración de conformidad 249 8-10 V4A / 5311404 , 0.12MB , pdfRoHS Declaración de conformidad 249 8-10 V4A / 5311404 , 0.12MB , pdfInstrucciones de montaje Conector adaptable 249 8-10 ZV , 1.52MB , pdf
