- Descripción de producto
-
Descripción de producto

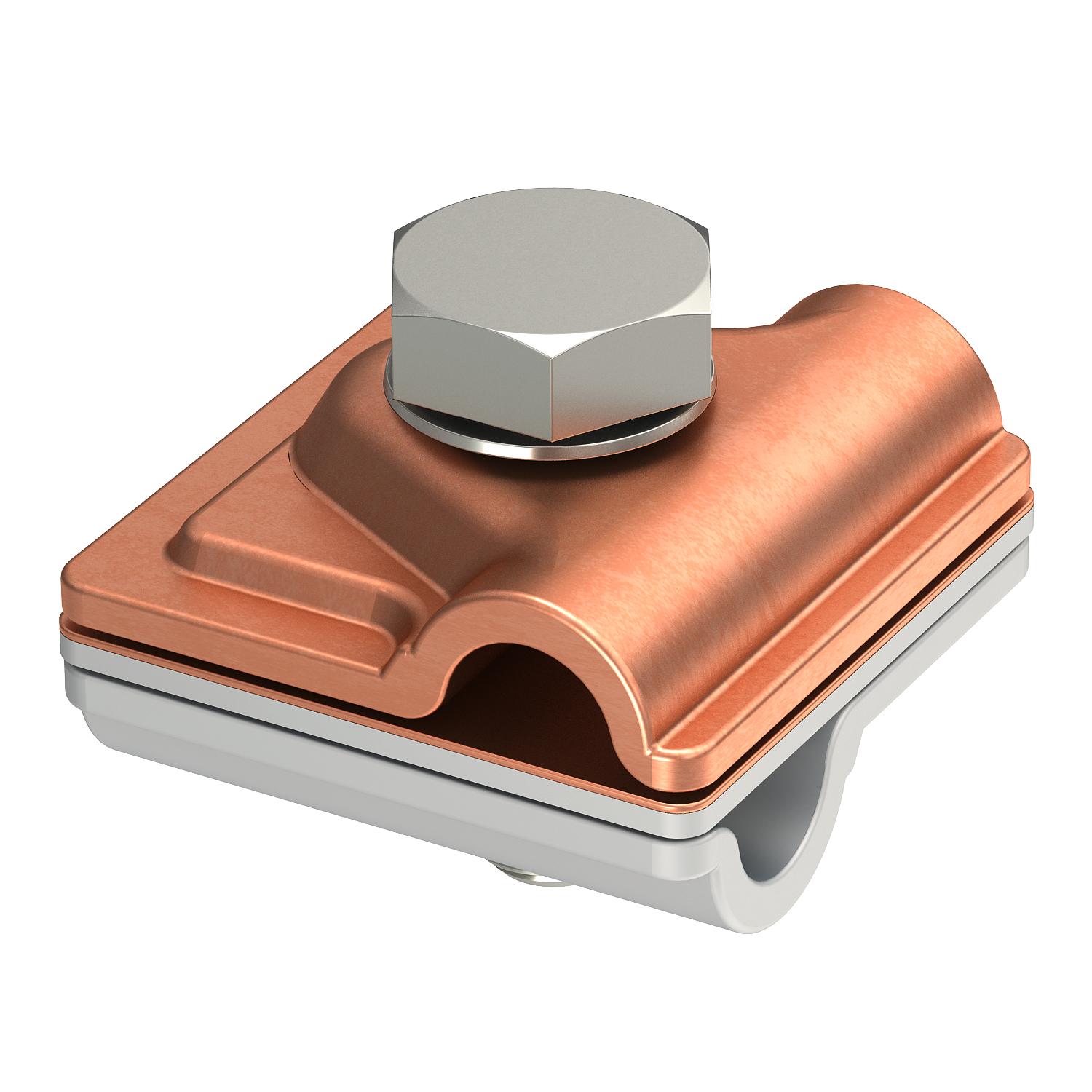

• Placa intermedia de aluminio / cobre, parte superior / inferior de cobre y aluminio

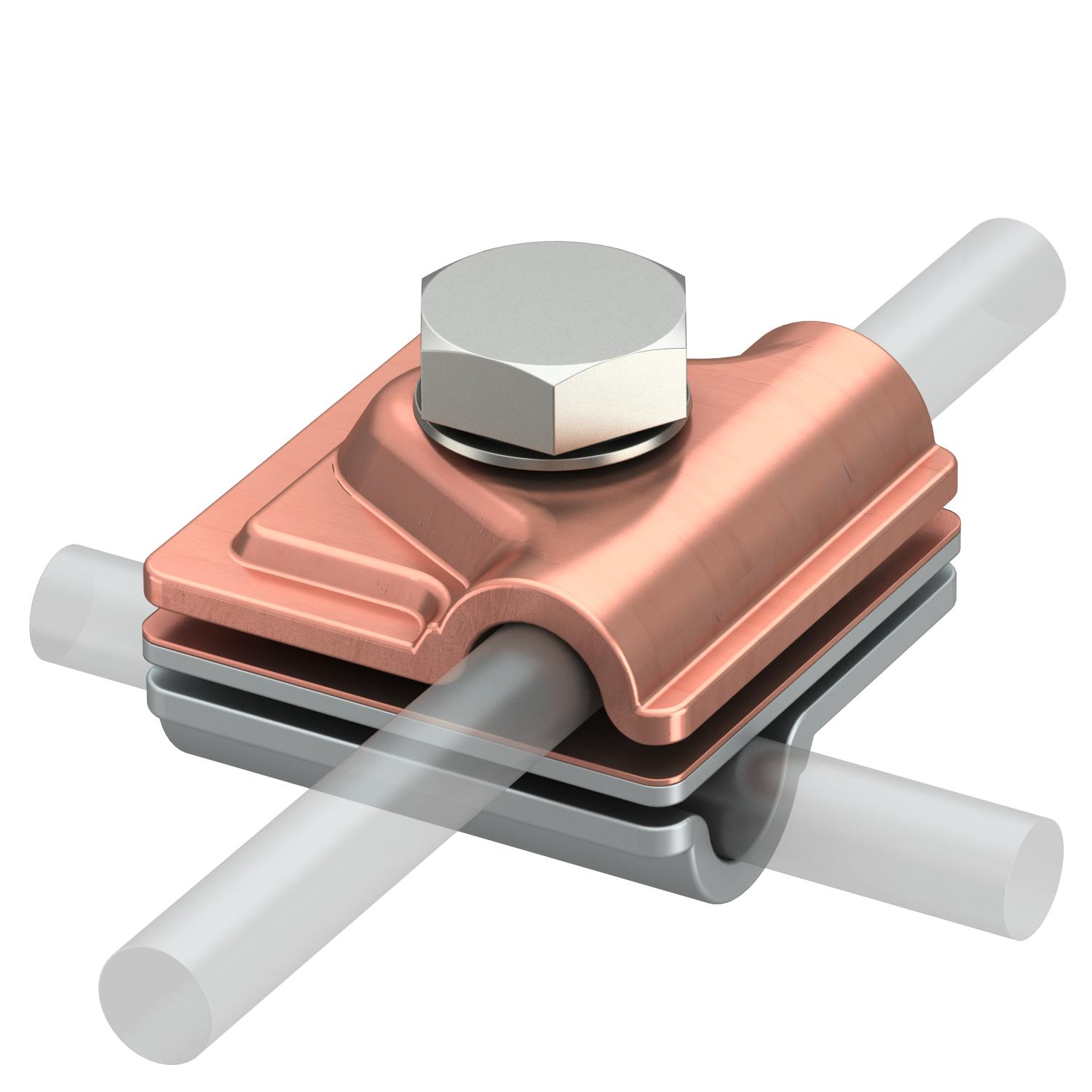

• Para uniones en T, en cruz y en paralelo
• Montaje rápido gracias a un tornillo M10 x 30 de acero inoxidable
• Con arandela elástica según DIN 137
• Satisface las exigencias de VDE 0185-305 (IEC 62305)
-
- Datos técnicos
-
Datos técnicos
Ancho Rd 8-10 mm Apropiado para conexión Conductor redondo Rd 8-10 / Rd 8-10 Conducción de corriente de rayo H/100 kA Diámetro de conductor redondo conductor 1 máx. 10 mm Diámetro de conductor redondo conductor 1 mín. 8 mm Diámetro de conductor redondo conductor 2 máx. 10 mm Diámetro de conductor redondo conductor 2 mín. 8 mm Dimensión 44x44mm Material Cobre Material base Cu Material parte superior Al Placa intermedia sí Tipo de conector Borne de unión multifuncional Tipo de tornillo de fijación Tornillo de cabeza hexagonal Dimensiones
Medida A 44 mm - Todos los tipos
- Descargas
-
Hoja de datos 249 8-10 ZV / 5311535 , 0.21MB , pdfREACH Declaración de conformidad 249 8-10 ZV / 5311535 , 0.12MB , pdfRoHS Declaración de conformidad 249 8-10 ZV / 5311535 , 0.12MB , pdfInstrucciones de montaje Conector adaptable bimetálico , 0.92MB , pdf
