- Descripción de producto
-

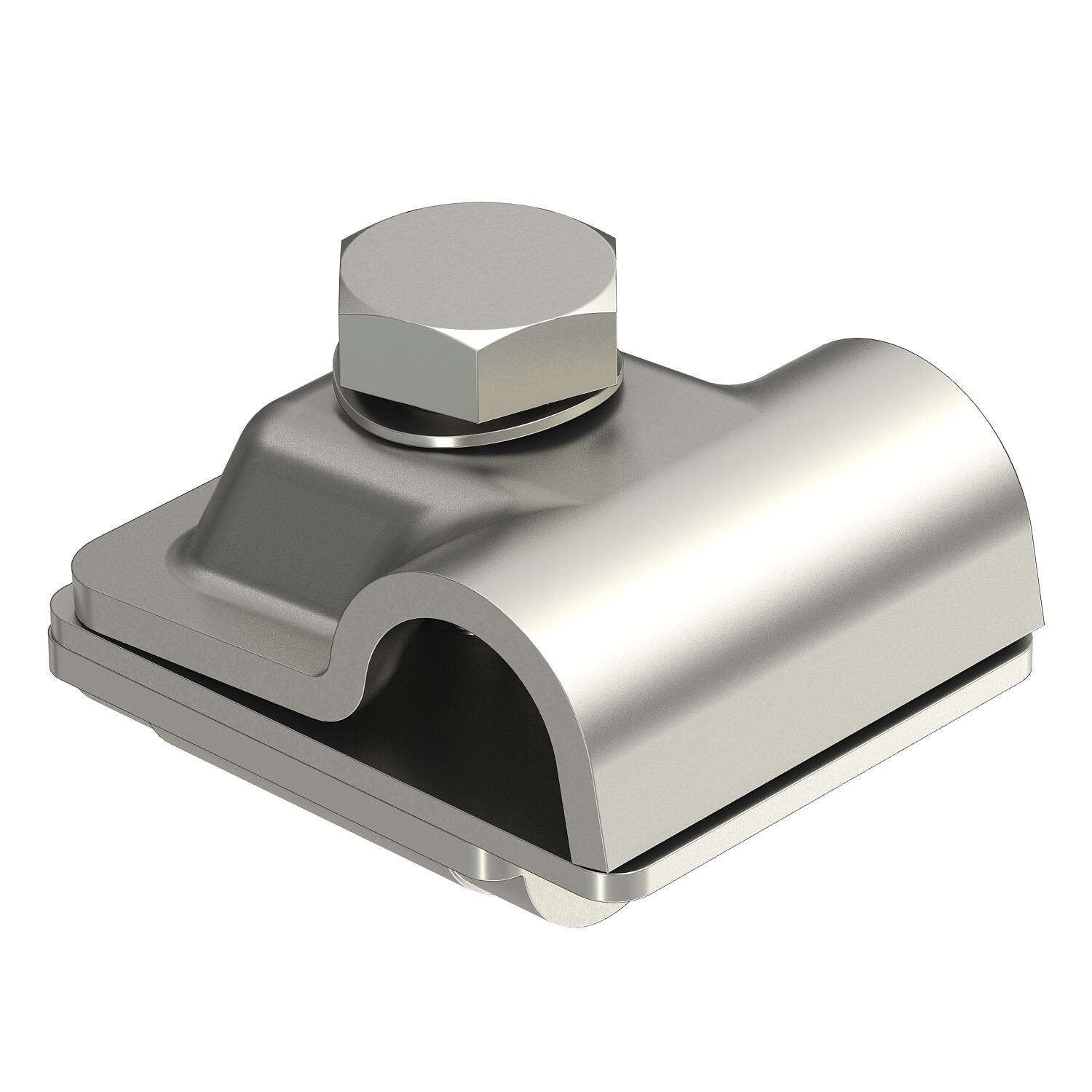

Descripción de producto

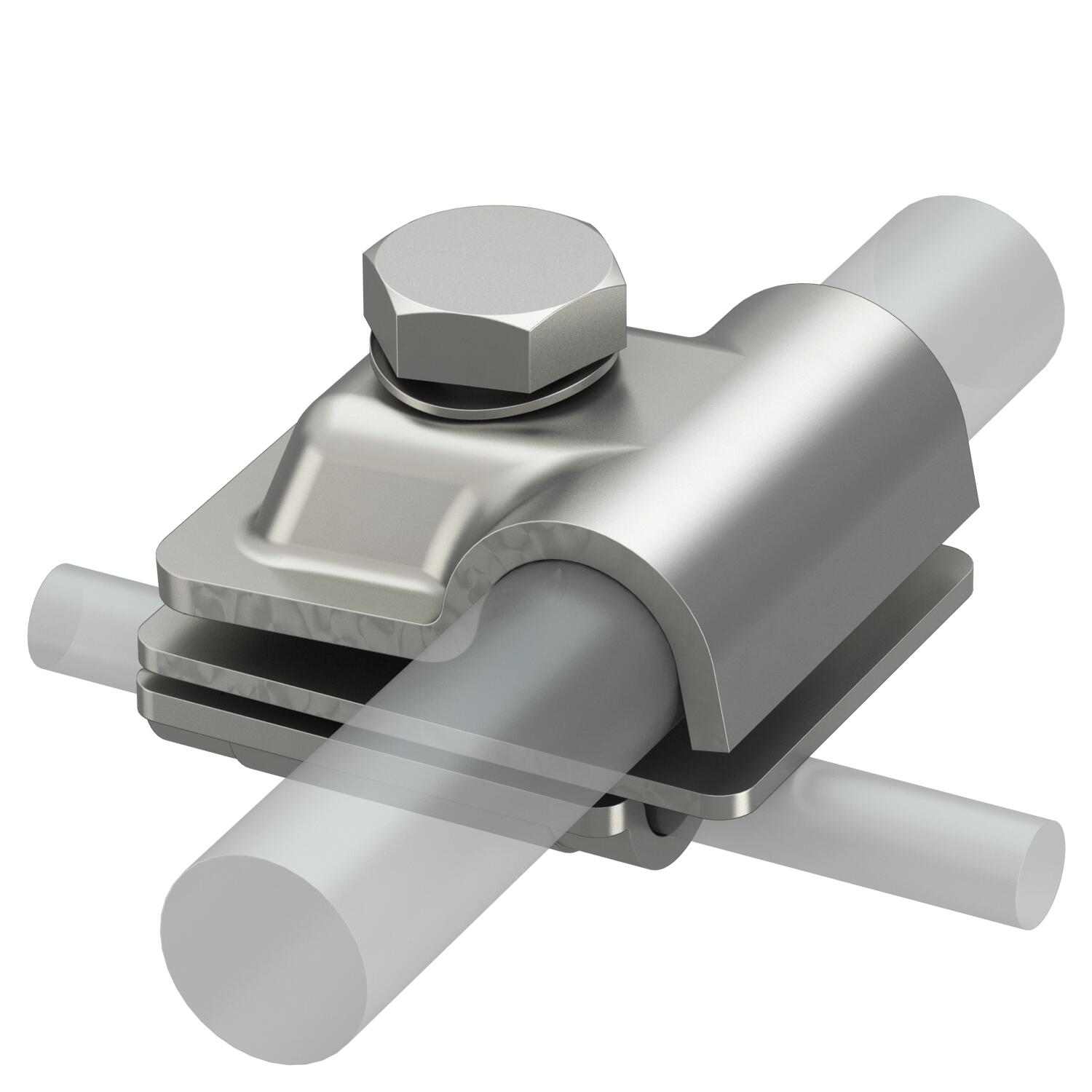

• Para uniones en T, en cruz y en paralelo con placas intermedias
• Montaje rápido gracias a un tornillo M10 x 30 de acero inoxidable
• Con arandela elástica según DIN 137
• Satisface las exigencias de VDE 0185-305 (IEC 62305)
- Datos técnicos
-
Datos técnicos
Ancho 8-10x16 mm Apropiado para conexión Conductor redondo Rd 8-10 / Rd 16 Conducción de corriente de rayo H/100 kA Corriente de cortocircuito (50 HZ)(1 s;≤300 °C) 7,9 Diámetro de conductor redondo conductor 1 máx. 10 mm Diámetro de conductor redondo conductor 1 mín. 8 mm Diámetro de conductor redondo conductor 2 máx. 16 mm Dimensión 50x40mm Material Acero inoxidable 1.4301 Medida A 40 mm Placa intermedia no Tipo de conector Borne de unión multifuncional Tipo de tornillo de fijación Tornillo de cabeza hexagonal - Todos los tipos
- Descargas
-
Hoja de datos 249 8-10X16 VA / 5311590 , 0.18MB , pdfREACH Declaración de conformidad 249 8-10X16 VA / 5311590 , 0.12MB , pdfRoHS Declaración de conformidad 249 8-10X16 VA / 5311590 , 0.12MB , pdfInstrucciones de montaje Vario-Schnellverbinder , 1.09MB , pdf
