- Descripción de producto
-

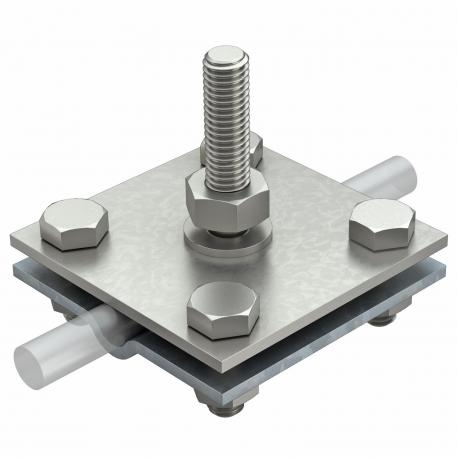

Descripción de producto
• Satisface las exigencias de VDE 0185-305-3 (IEC/ EN 62305-3)
• Para: Rd 8-10 x FL 30
• Montado con 4 tornillos de cabeza hexagonal M8 x 25 y 4 tuercas hexagonales M8
- Datos técnicos
-
Dimensiones
Altura 55 mm Ancho 70 mm Ancho Rd 8-10/FL30 mm Apropiado para conexión Conductor redondo Rd 8-10 / conductor plano Fl 30 Conducción de corriente de rayo H/100 kA Corriente de cortocircuito (50 HZ)(1 s;≤300 °C) 4,2 Dimensión 8-10mm Longitud 70 mm Material Acero inoxidable 1.4301 Medida A 70 mm Medida B 70 mm Placa intermedia no Superficie galvanizado por inmersión en caliente/acero inoxidable 1.4301 Tipo de conector Conector en cruz Tipo de tornillo de fijación Tornillo de cabeza hexagonal - Todos los tipos
- Descargas
-
Hoja de datos 252 GB 10x45 / 5312657 , 0.16MB , pdfCertificado de comprobación Conector en cruz para conductores planos y redondos con pernos roscados M10x45 , 0.09MB , pdfInstrucciones de montaje Instrucciones de montaje e instalación del conector en cruz , 2.00MB , pdf
