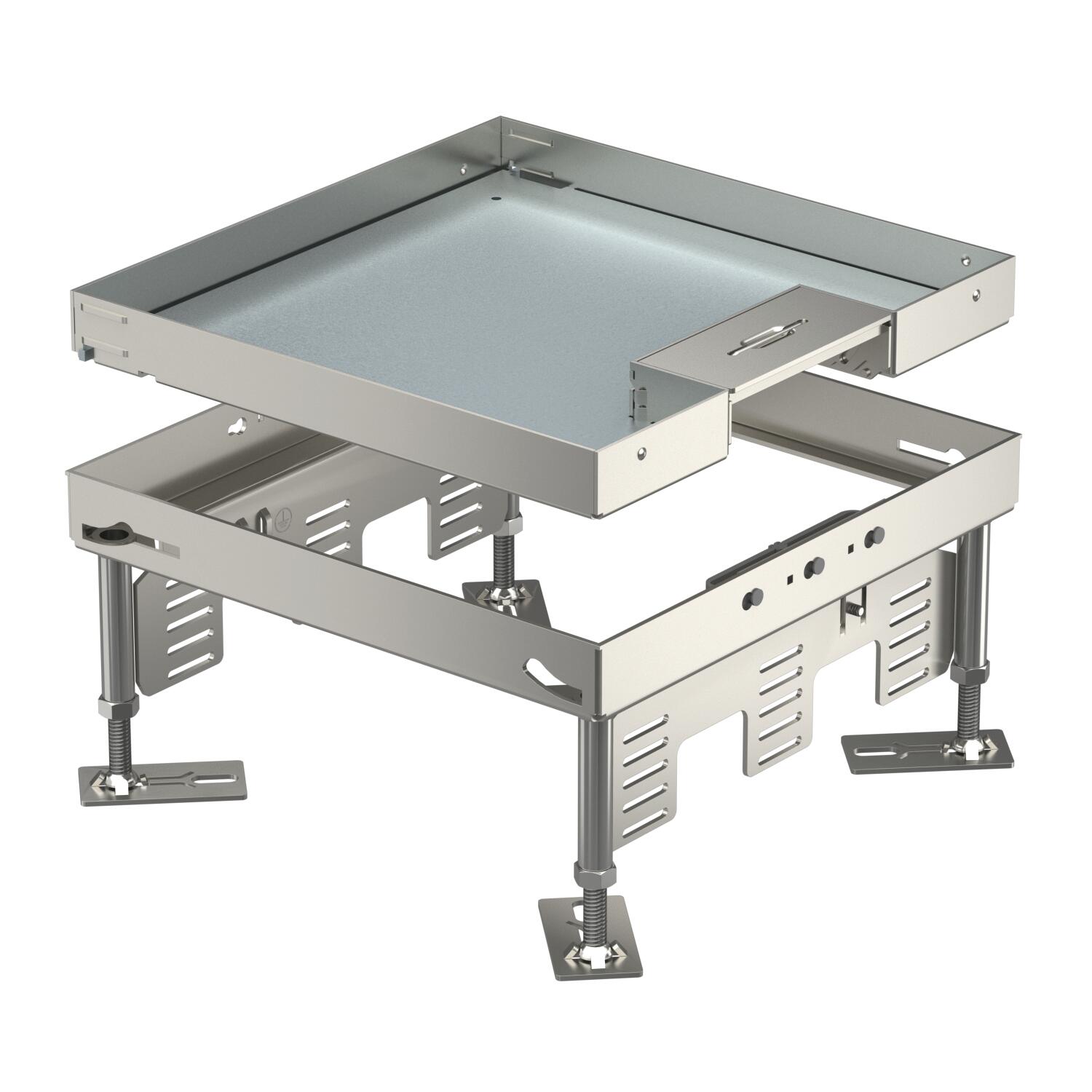

Conjunto de tapa y marco con altura regulable con salida de cable, RKSN, acero inoxidable

Código 7409220 | EAN 4012195867234

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Modelo de salida de cable	Salida de cable giratoria

Tamaño nominal para unidades portamecanismos	9

Descripción de producto

Descripción de producto

Conjunto de tapa y marco con altura regulable de tamaño 9 con salida para cables, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®.

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	110 mm
Ancho	243 mm
Ancho, dimensiones de montaje	244 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 15.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	seco
Desacoplable	no

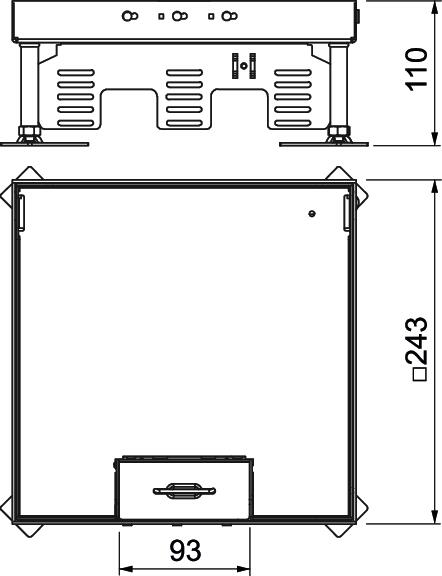

Dimensión	243x243mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK10
Huella de CO₂ (GWP) Cradle-to-Gate	22,537 kg CO₂e / 1 Unidad

Longitud	243 mm
Longitud, dimensiones de montaje	244 mm
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	110 mm
Material	Acero inoxidable 1.4301
Medida h	110 mm
Modelo de salida de cable	Salida de cable giratoria
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	110 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal	350 mm
Tamaño nominal para unidades portamecanismos	9
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Medida h	Modelo de salida de cable	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Salida de cable giratoria	9	7409218	Unidad	1 Unidad
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Salida de cable giratoria	9	7409220	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	10 Unidad de embalaje
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	10 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	5 Unidad
