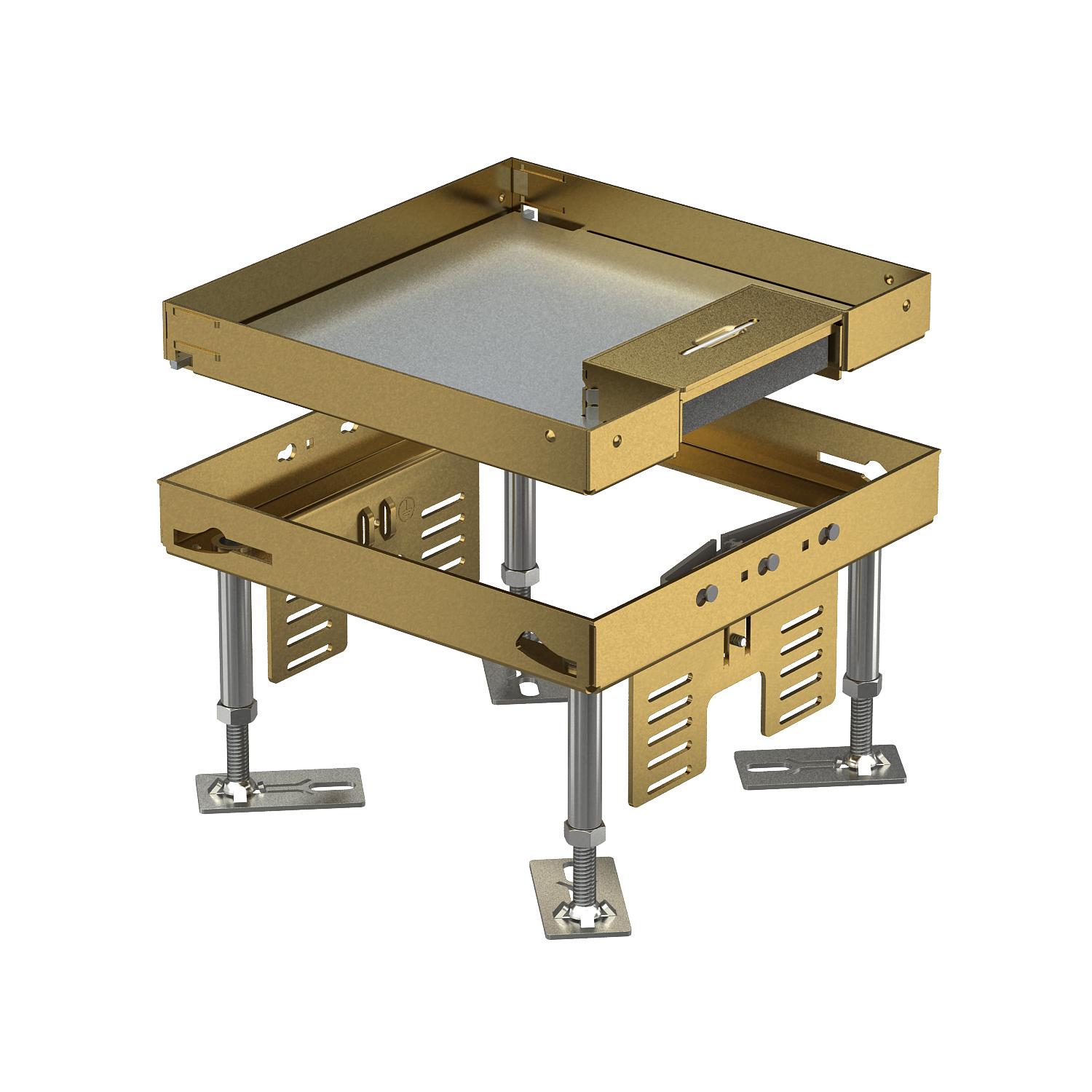

Conjunto de tapa y marco con altura regulable con salida de cable, RKSN, latón

Código 7409202 | EAN 4012195867104

4
Descripción de producto

Descripción de producto

Conjunto de tapa y marco con altura regulable de tamaño 4 con salida para cables, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE

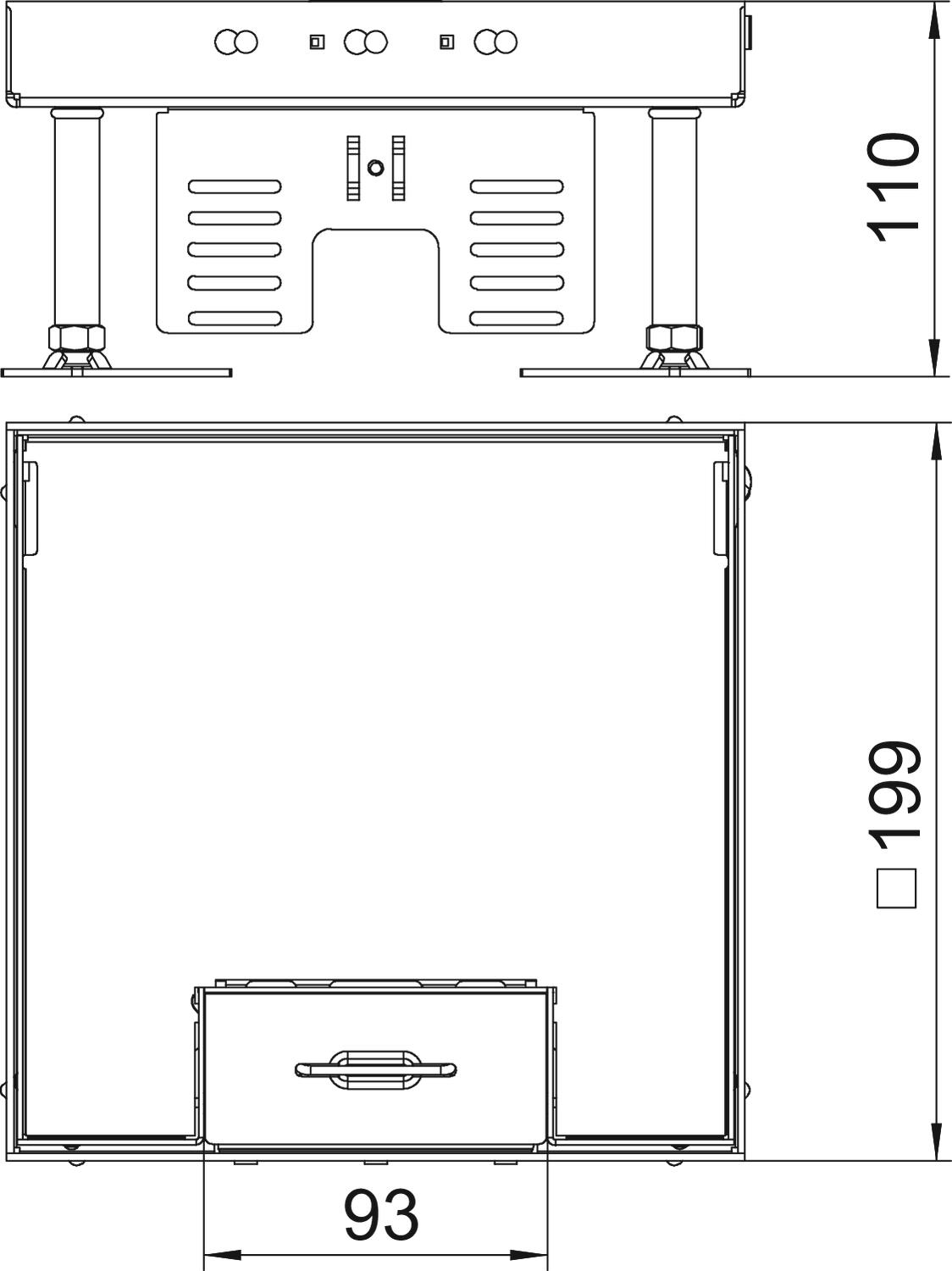

Datos técnicos

Datos técnicos

Altura del piso máx. 150 mm
Altura del piso mín. 105 mm
Ancho, dimensiones de montaje 201 mm
Apropiado para instalación de suelo técnico
Apropiado para montaje en suelo hueco / técnico
Autorizaciones VDE
Carga vertical, superficie grande hasta 5.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Cuidados del suelo seco
Desacoplable no
Dimensión 200x200mm
Espesor del revestimiento del suelo 20 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP10
Grado de protección código IK IK10
Longitud, dimensiones de montaje 201 mm
Margen de nivelación máx. 150 mm
Margen de nivelación mín. 105 mm
Material Latón
Medida h 105 mm
Modelo de salida de cable Salida de cable giratoria
Modelo para carga pesada no
Número de cajas portamecanismos 2
Número de dispositivos instalables 6
Número de salidas de cable 1
Profundidad de montaje 105 mm
Soportes para alojar cajas portamecanismos
Tamaño nominal para unidades portamecanismos 4
Tipo de sistema de montaje UT3
Versión Cuadrado
Todos los tipos

Todos los tipos

Tipo Altura del piso mín. Altura del piso máx. Espesor del revestimiento del suelo Medida h Tamaño nominal para unidades portamecanismos Código Cantidad Mín. ud. de venta
RKSN2 4 MS 20 105 mm 150 mm 20 mm 105 mm 4 7409202
1 Unidad
RKSN2 4 MS 25 110 mm 155 mm 25 mm 110 mm 4 7409204
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Soporte de montaje - MT2 DBAP2 Soporte de montaje - MT2 DBAP2 MT2 DBAP2 7428232
8 Unidad
Descargas

Descargar

Declaración de conformidad RKSN2 4 MS 20 / 7409202 , 0.16MB , pdf
Descargar

No hay textos informativos disponibles para este producto
