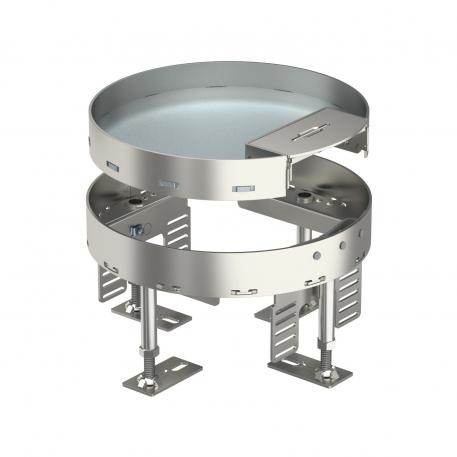

Conjunto de tapa y marco con altura regulable con salida de cable, RKSR, acero inoxidable 110 | 155 | 25 | | R4

Conjunto de tapa y marco con altura regulable con salida de cable, RKSR, acero inoxidable

Código 7409260 | EAN 4012195867401

Código / Tipo

Altura del piso mín.	110 mm

Altura del piso máx.	155 mm

Espesor del revestimiento del suelo

Tamaño nominal para unidades portamecanismos	R4

Descripción de producto

Descripción de producto

Tapa y marco con altura regulable de tamaño R4 con salida para cables. Apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.

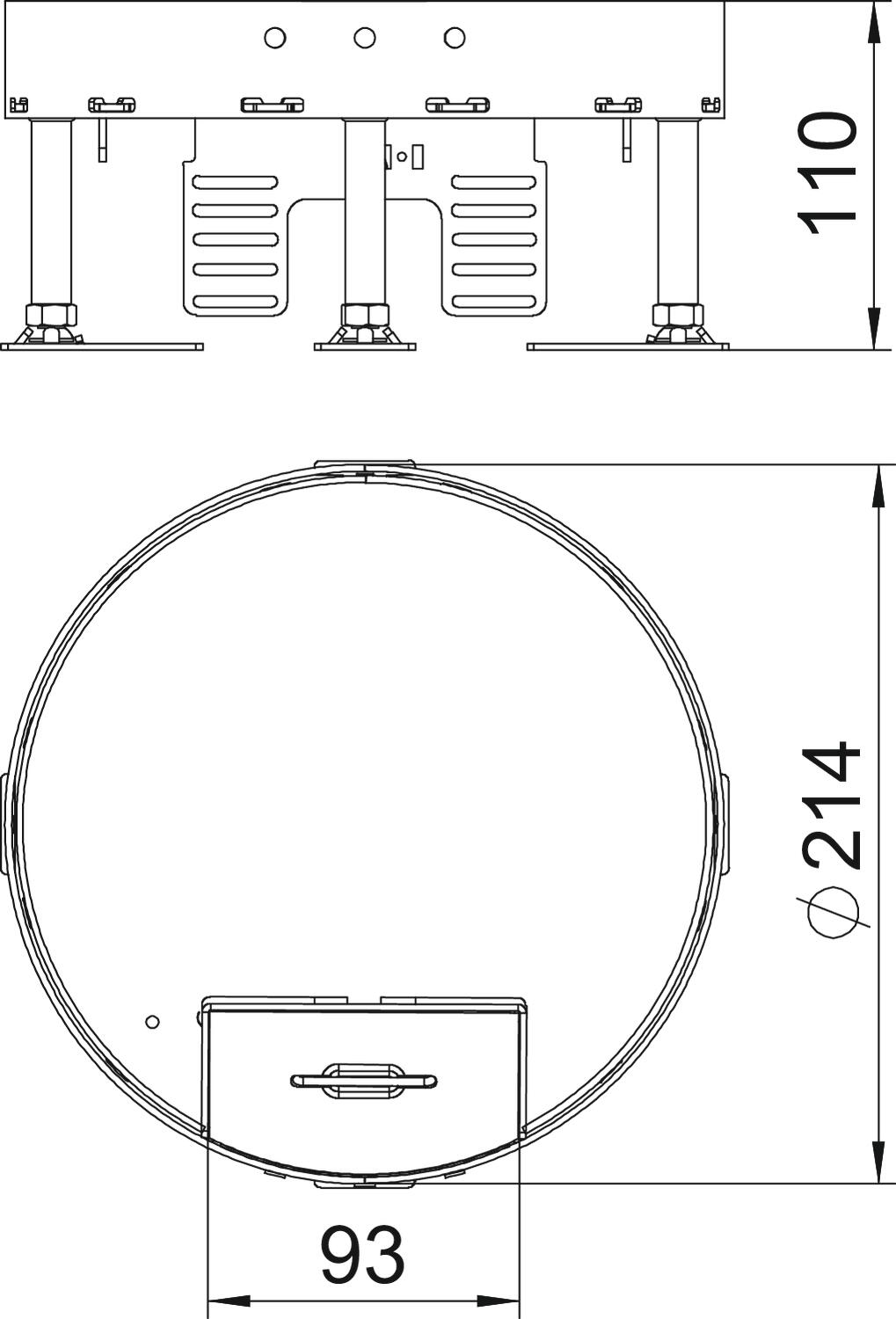

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	110 mm
Ancho	214 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 15.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	seco
Desacoplable	no
Diámetro de montaje	215
Dimensión	Ø215mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK10

Longitud	214 mm
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	110 mm
Material	Acero inoxidable 1.4301
Medida h	110 mm
Modelo de salida de cable	Salida de cable giratoria
Modelo para carga pesada	no
Número de cajas portamecanismos	2
Número de dispositivos instalables	6
Número de salidas de cable	1
Profundidad de montaje	110 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R4
Tipo de sistema de montaje	UT3
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKS2 R4 V20	110 mm	155 mm	20 mm	R4	7409258	Unidad	1 Unidad
RKS2 R4 V25	110 mm	155 mm	25 mm	R4	7409260	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	10 Unidad de embalaje
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	5 Unidad
