Conjunto de tapa y marco con altura regulable con salida de cable, RKSRNUZD3, acero inoxidable 94 | 25 | | R9

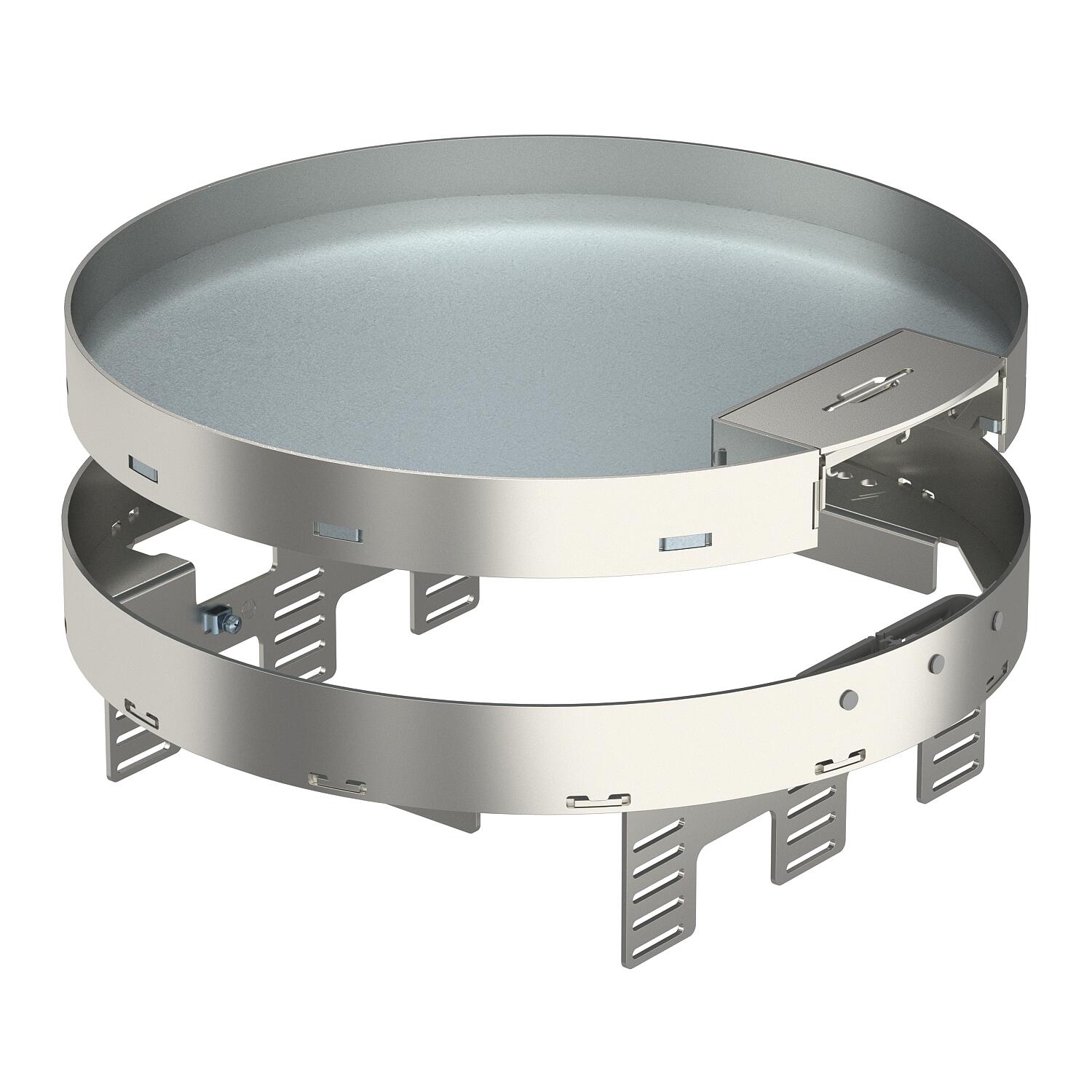

Conjunto de tapa y marco con altura regulable con salida de cable, RKSRNUZD3, acero inoxidable

Código 7409310 | EAN 4012195867784

Código / Tipo	7409310 / RKSRN2UZD3R9VS25

Altura del piso mín.	94 mm

Espesor del revestimiento del suelo	25 mm

Tamaño nominal para unidades portamecanismos	R9

Descripción de producto

Descripción de producto

Conjunto de tapa y marco de altura regulable y desacoplada del suelo de tamaño nominal R7, con salida de cable, para el montaje de mecanismos en pavimentos que precisan limpieza en seco, para montar en cajas bajo suelo UZD350-3 en combinación con una tapa de montaje DUG350-3R7 o en UGD350-3R7. El montaje se efectúa mediante ángulos de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Tapa y marco de altura regulable con salida para cables, 3 compartimentos Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.

Datos técnicos

Datos técnicos

Altura del piso mín.	94 mm
Apropiado para instalación de suelo técnico	no
Apropiado para montaje en suelo hueco / técnico	no
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 2.500 N
Cuidados del suelo	seco
Desacoplable	sí
Diámetro de montaje	305
Dimensión	Ø305mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10

Grado de protección código IK	IK10
Material	Acero inoxidable 1.4301
Modelo de salida de cable	Salida de cable giratoria
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	104 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

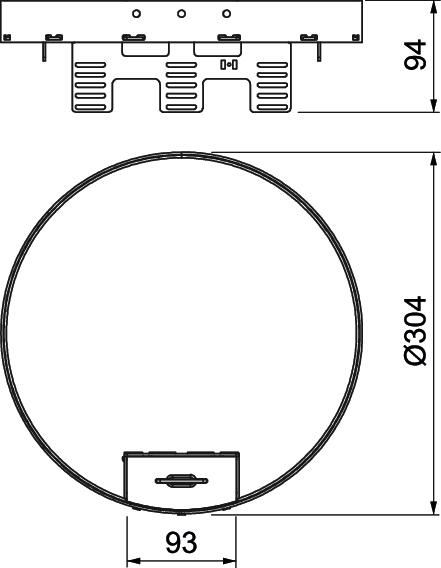

Dimensiones

Altura	94 mm
Ancho	304 mm

Longitud	304 mm
Medida h	94 mm

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKSRN2UZD3R9VS25	94 mm	25 mm	R9	7409310	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	1 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
Perfiles de nivelación para montar en UGD350-3 para un conjunto portamecanismos redondo	NW 350-3 RK	7410556	Unidad	1 Unidad
