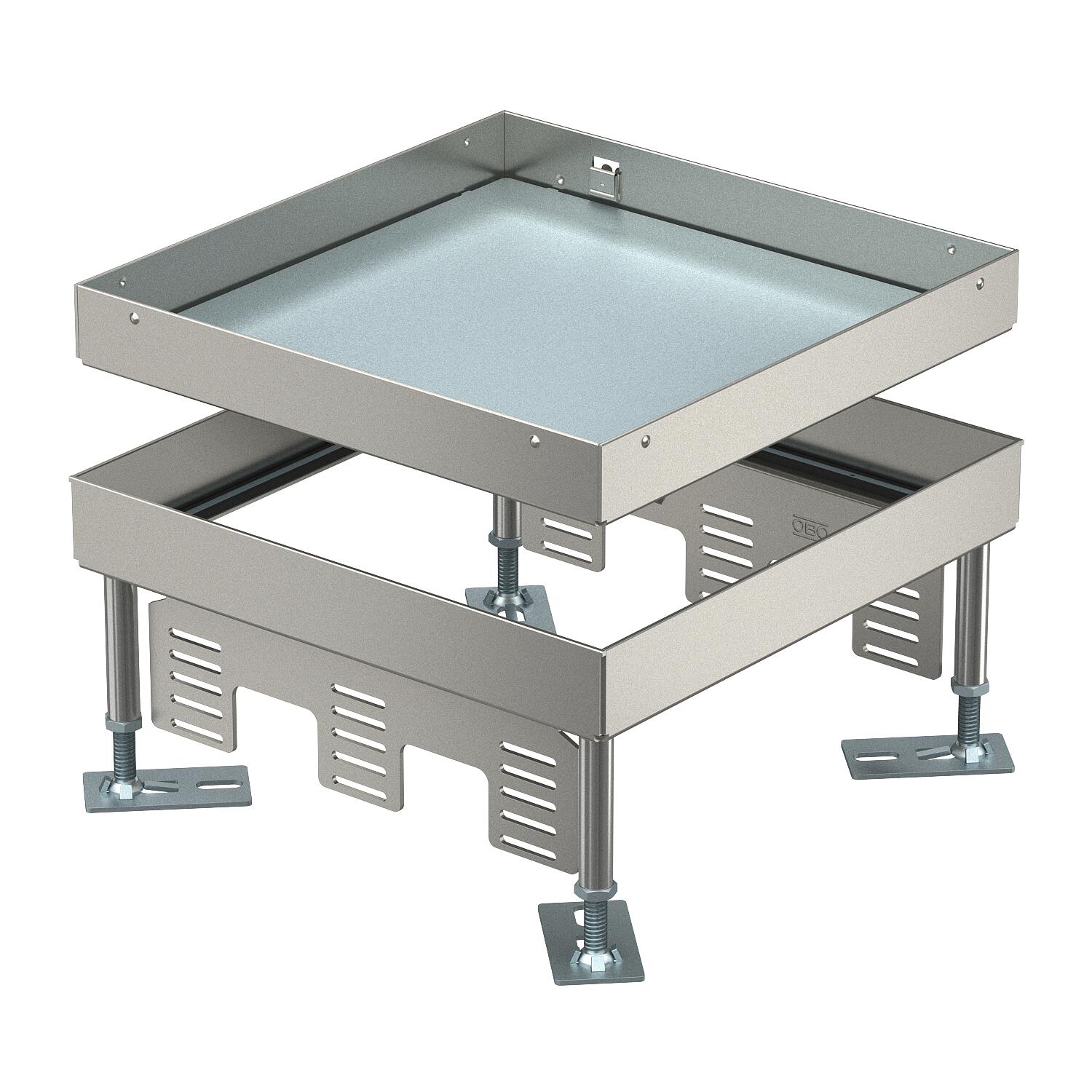

Conjunto de tapa y marco con altura regulable para registro, RKN, acero inoxidable

Código 7408974 | EAN 4012197278168

Sin salida de cable
9
Descripción de producto

Descripción de producto

Conjunto de tapa y marco cuadrado "ciego" de altura regulable para crear una abertura de inspección de tamaño nominal 9. Montaje en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Grado de protección IP55
Datos técnicos

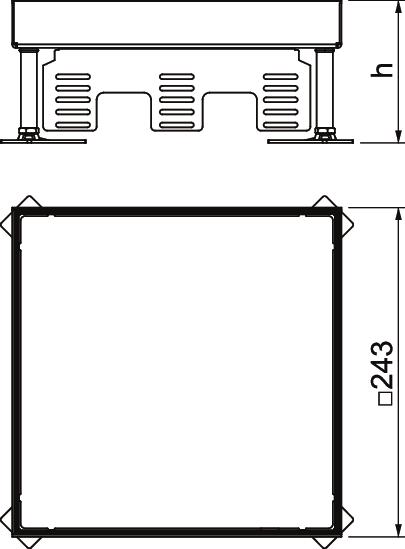

Dimensiones

Altura 110 mm
Altura del piso máx. 155 mm
Altura del piso mín. 110 mm
Ancho 243 mm
Ancho, dimensiones de montaje 244 mm
Apropiado para instalación de suelo técnico sí
Apropiado para montaje en suelo hueco / técnico sí
Autorizaciones VDE
Carga vertical, superficie grande hasta 15.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Cuidados del suelo húmedo
Desacoplable no
Dimensión 243x243x105
Espesor del revestimiento del suelo 25 mm
Grado de protección (IP) mientras se está utilizando IP00
Grado de protección (IP) si no se está utilizando IP55
Grado de protección código IK IK10
Longitud 243 mm
Longitud, dimensiones de montaje 244 mm
Margen de nivelación máx. 155 mm
Margen de nivelación mín. 110 mm
Material Acero inoxidable
Medida h 110 mm
Modelo de salida de cable Sin salida de cable
Modelo para carga pesada no
Norma EN 50085-2-2
Número de soportes universales 3 x UT4
Profundidad de montaje 110 mm
Sección de suelo/abertura de montaje 244x244
Soportes para alojar cajas portamecanismos no
Tamaño nominal para unidades portamecanismos 9
Tipo de sistema de montaje UT4
Versión Cuadrado
Todos los tipos

Todos los tipos

Tipo Altura del piso mín. Altura del piso máx. Espesor del revestimiento del suelo Medida h Modelo de salida de cable Tamaño nominal para unidades portamecanismos Código Cantidad Mín. ud. de venta
RKN3 9 VS 20 105 mm 150 mm 20 mm 105 mm Sin salida de cable 9 7408970
1 Unidad
RKN3 9 VS 25 110 mm 155 mm 25 mm 110 mm Sin salida de cable 9 7408974
1 Unidad
