Conjunto de tapa y marco con altura regulable para registro, RKNUZD3, acero inoxidable 105 | 90 | 20 | 4

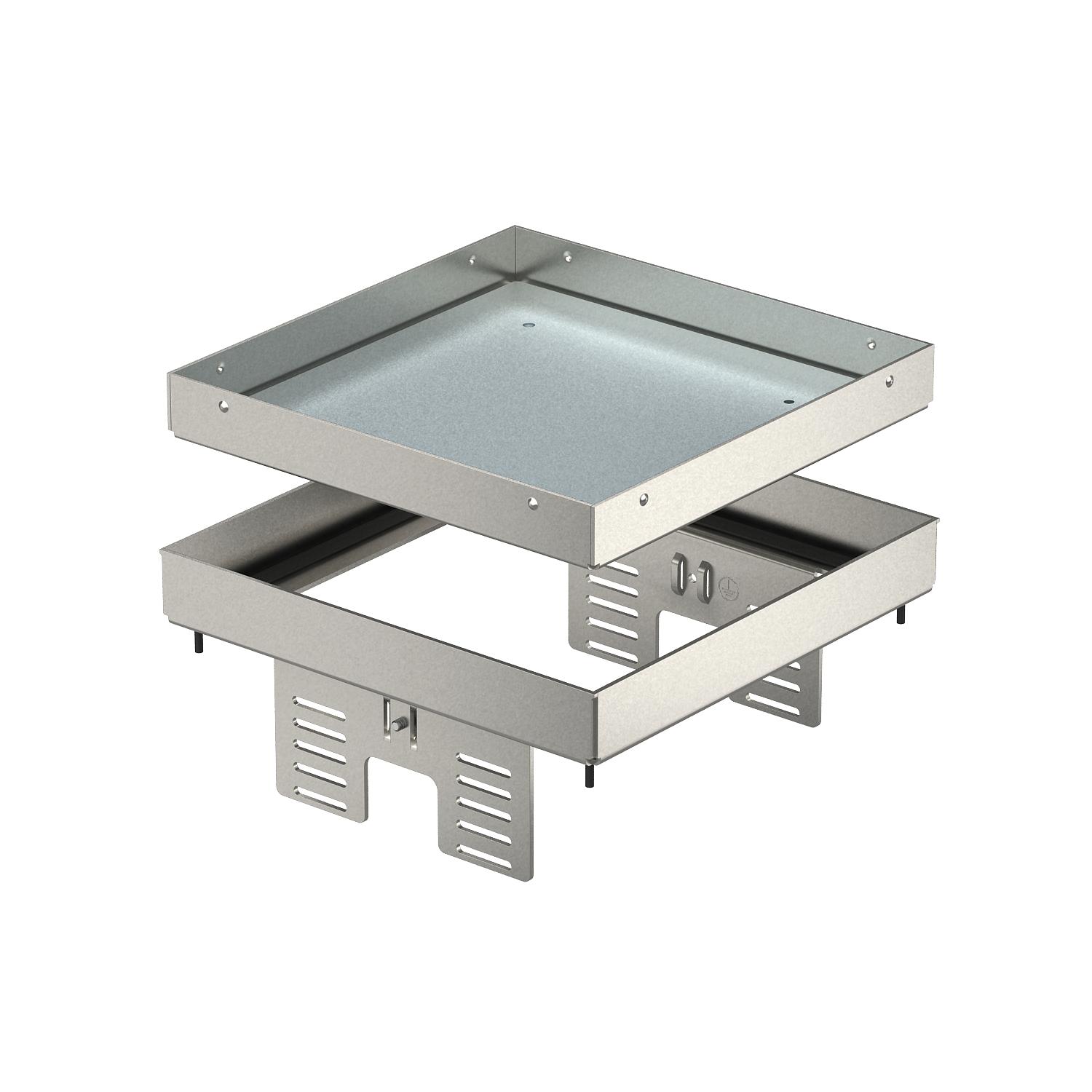

Conjunto de tapa y marco con altura regulable para registro, RKNUZD3, acero inoxidable

Código 7409058 | EAN 4012195867883

Código / Tipo

Altura del piso mín.

Medida h

Espesor del revestimiento del suelo

Tamaño nominal para unidades portamecanismos	4

Descripción de producto

Descripción de producto

Conjunto ciego de tapa y marco de altura regulable y desacoplada del suelo para crear una abertura de inspección de tamaño nominal 4 en pavimentos que precisan limpieza en seco o con agua, para montar en cajas bajo suelo UZD250-3 o UZD350-3, en combinación con una tapa de montaje DUG../4 o en UGD250-3/4 o UGD350-3/4. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.

Datos técnicos

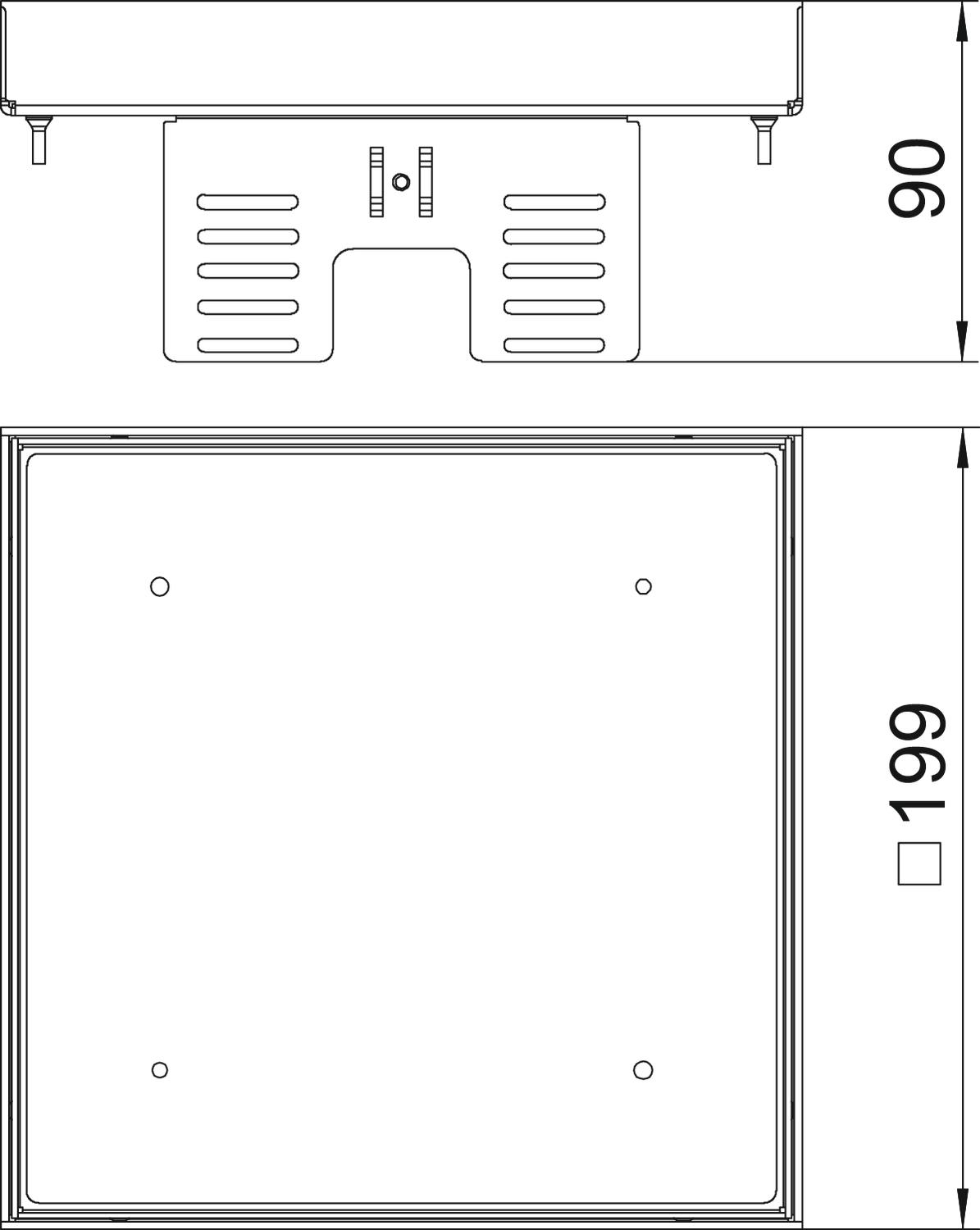

Dimensiones

Altura	90 mm
Altura de pavimento mín.	100 mm
Altura del piso mín.	105 mm
Ancho	199 mm
Ancho, dimensiones de montaje	201 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 10.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Dimensión	200x200mm
Espesor del revestimiento del suelo	20 mm

Grado de protección (IP) mientras se está utilizando	IP00
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10
Longitud	199 mm
Longitud, dimensiones de montaje	201 mm
Material	Acero inoxidable 1.4301
Medida h	90 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	no
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	4
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Medida h	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409058	Unidad	1 Unidad
RKN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409060	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	5 Unidad

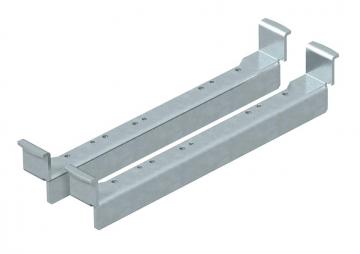

Ángulo de nivelación para montar en UZD/UGD250-3 para un conjunto de tapa y marco cuadrado	NW 250-3 QK	7410540	Unidad	1 Unidad

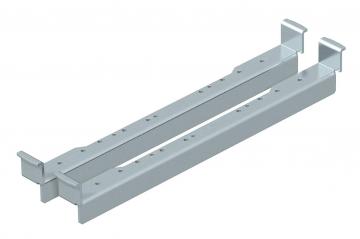

Perfiles de nivelación para montar en UGD350-3 para un conjunto de tapa y marco cuadrado	NW 350-3 QK	7410544	Unidad	1 Unidad
