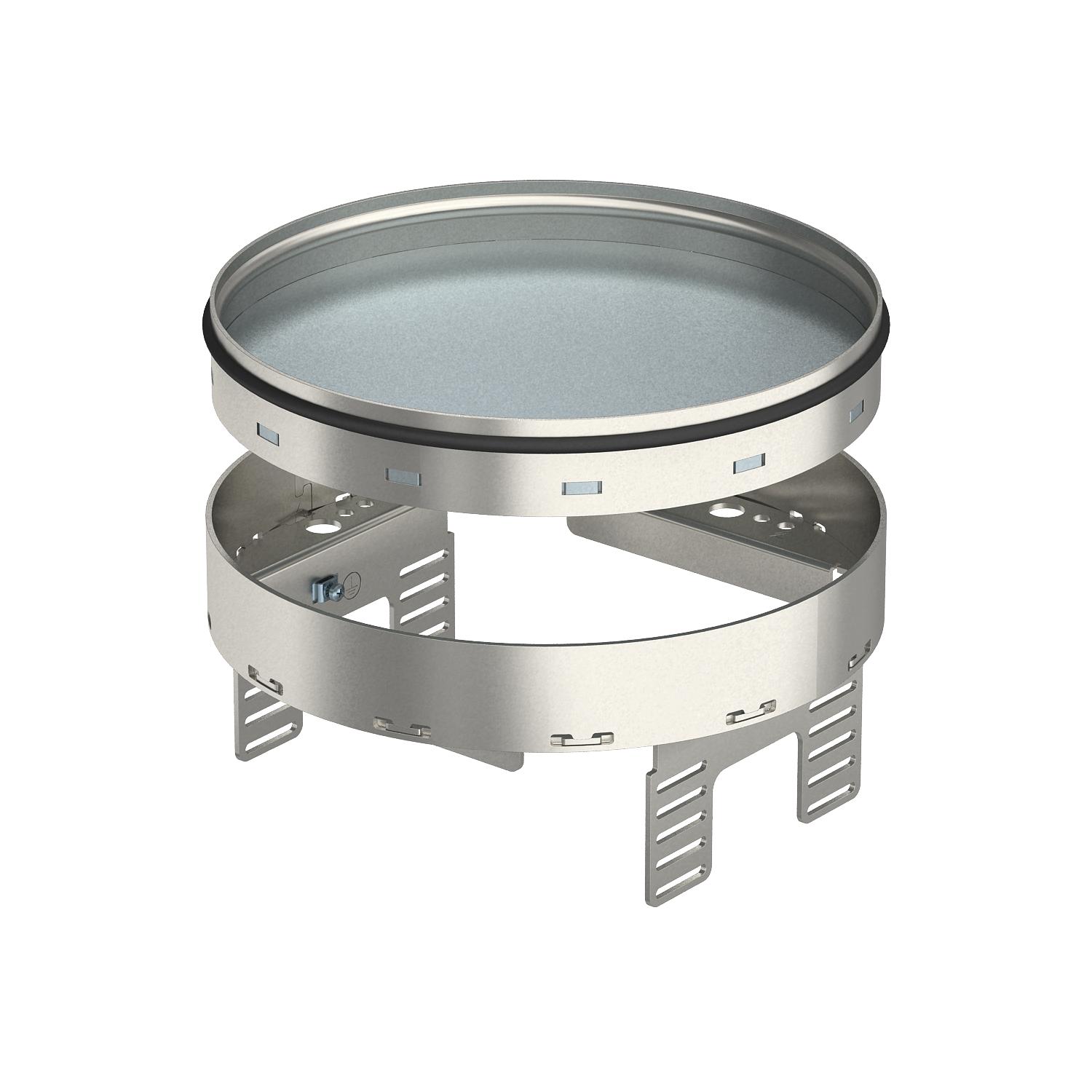

Conjunto de tapa y marco con altura regulable para registro, RKRNUZD3, acero inoxidable 94 | 25 | | R4

Conjunto de tapa y marco con altura regulable para registro, RKRNUZD3, acero inoxidable

Código 7409140 | EAN 4012195868552

Código / Tipo	7409140 / RKRN2UZD3R4VS25

Altura del piso mín.	94 mm

Espesor del revestimiento del suelo	25 mm

Tamaño nominal para unidades portamecanismos	R4

Descripción de producto

Descripción de producto

Conjunto ciego de tapa y marco de altura regulable y desacoplada del suelo para crear una abertura de inspección de tamaño nominal 4 en pavimentos que precisan limpieza en seco o con agua, para montar en cajas bajo suelo UZD250-3 o UZD350-3, en combinación con una tapa de montaje DUG../R4 o en UGD250-3R4 o UGD350-3R4. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.

Datos técnicos

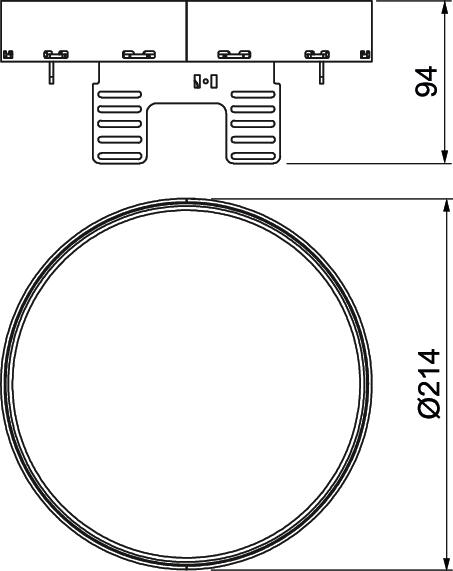

Dimensiones

Altura	94 mm
Altura del piso mín.	94 mm
Ancho	214 mm
Apropiado para instalación de suelo técnico	no
Apropiado para montaje en suelo hueco / técnico	no
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 5.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Diámetro de montaje	215
Dimensión	Ø215mm
Espesor del revestimiento del suelo	25 mm

Grado de protección (IP) mientras se está utilizando	IP00
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10
Longitud	214 mm
Material	Acero inoxidable 1.4301
Medida h	94 mm
Modelo para carga pesada	no
Profundidad de montaje	104 mm
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	R4
Tipo de sistema de montaje	UT3
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKRN2UZD3R4VS25	94 mm	25 mm	R4	7409140	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	5 Unidad

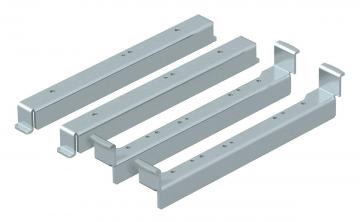

Perfiles de nivelación para montar en UGD250-3 para un conjunto portamecanismos redondo	NW 250-3 RK	7410552	Unidad	1 Unidad

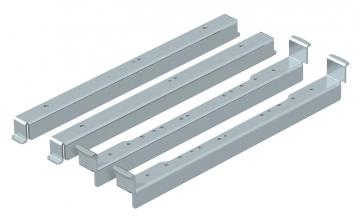

Perfiles de nivelación para montar en UGD350-3 para un conjunto portamecanismos redondo	NW 350-3 RK	7410556	Unidad	1 Unidad
