Conjunto de tapa y marco con altura regulable para tubo, RKFN, acero inoxidable 110 | 155 | 25 | 110 | 4

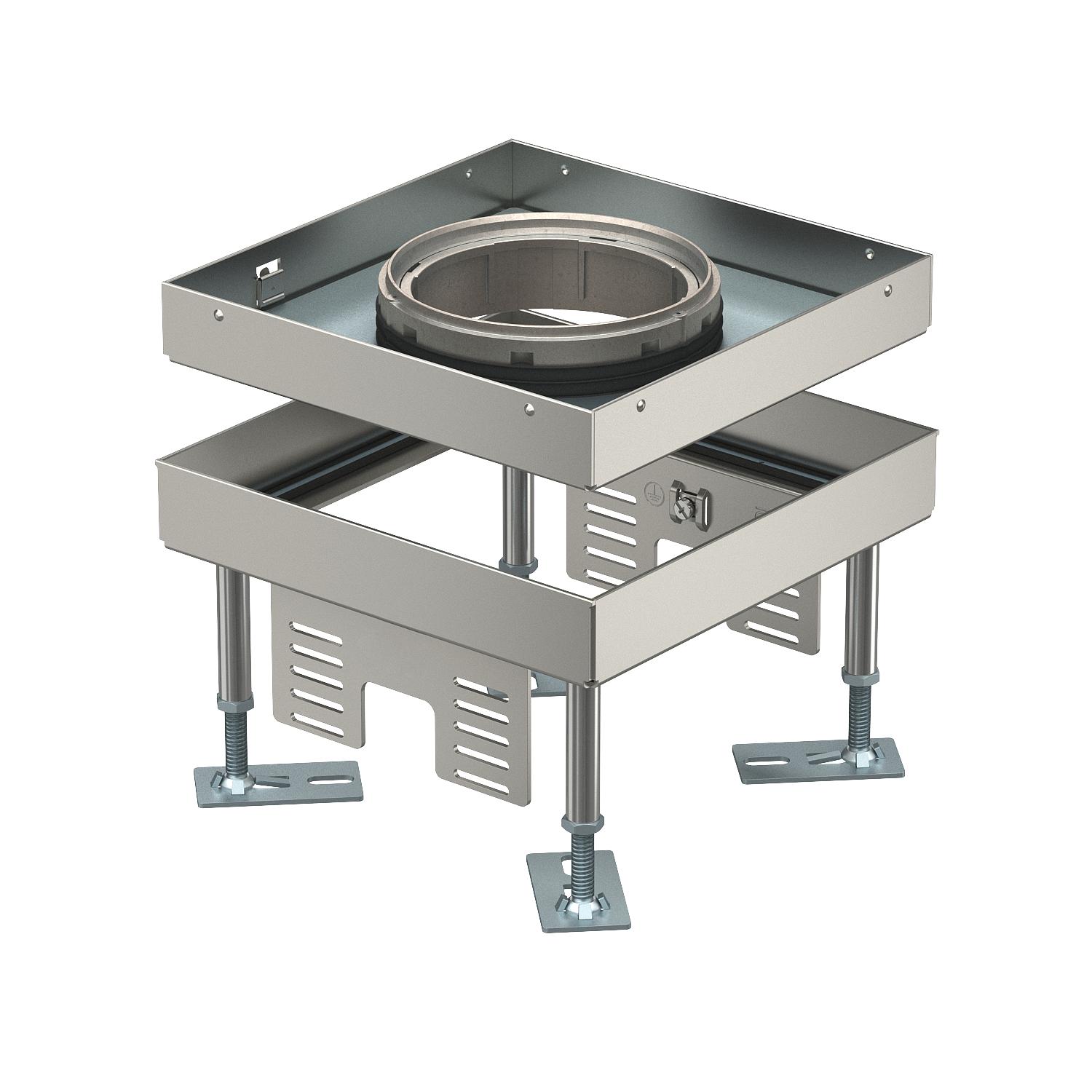

Conjunto de tapa y marco con altura regulable para tubo, RKFN, acero inoxidable

Código 7408962 | EAN 4012197278144

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	4

Descripción de producto

Descripción de producto

Conjunto de tapa y marco cuadrado de altura regulable para tubos de tamaño nominal 4 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de protección: IP X5.
Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 dispositivos Modul 45®. Pueden instalarse 2 tapas ciegas APMT2.

Datos técnicos

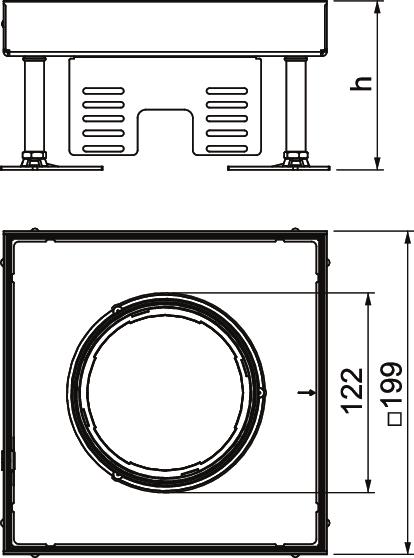

Dimensiones

Altura	110 mm
Altura del piso máx.	155 mm
Altura del piso mín.	110 mm
Ancho	199 mm
Ancho, dimensiones de montaje	201 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 10.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	no
Dimensión	199x199x105
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP55
Grado de protección código IK	IK10
Longitud	199 mm

Longitud, dimensiones de montaje	201 mm
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	110 mm
Material	Acero inoxidable
Medida h	110 mm
Modelo de salida de cable	Tubo
Modelo para carga pesada	no
Norma	EN 50085-2-2
Número de dispositivos instalables	6
Número de salidas de cable	1
Número de soportes universales	2 x UT3
Profundidad de montaje	110 mm
Sección de suelo/abertura de montaje	201x201
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	4
Tipo de sistema de montaje	UT3
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Unidad	1 Unidad
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 GV	7428140	Unidad	1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 V	7428141	Unidad	1 Unidad
Tubo con rebaje, con asa, para conjunto de tapa y marco con altura regulable	TUK2 G4	7428142	Unidad	1 Unidad
