Conjunto de tapa y marco con altura regulable para tubo, RKFR, acero inoxidable 110 | 155 | 25 | | R7

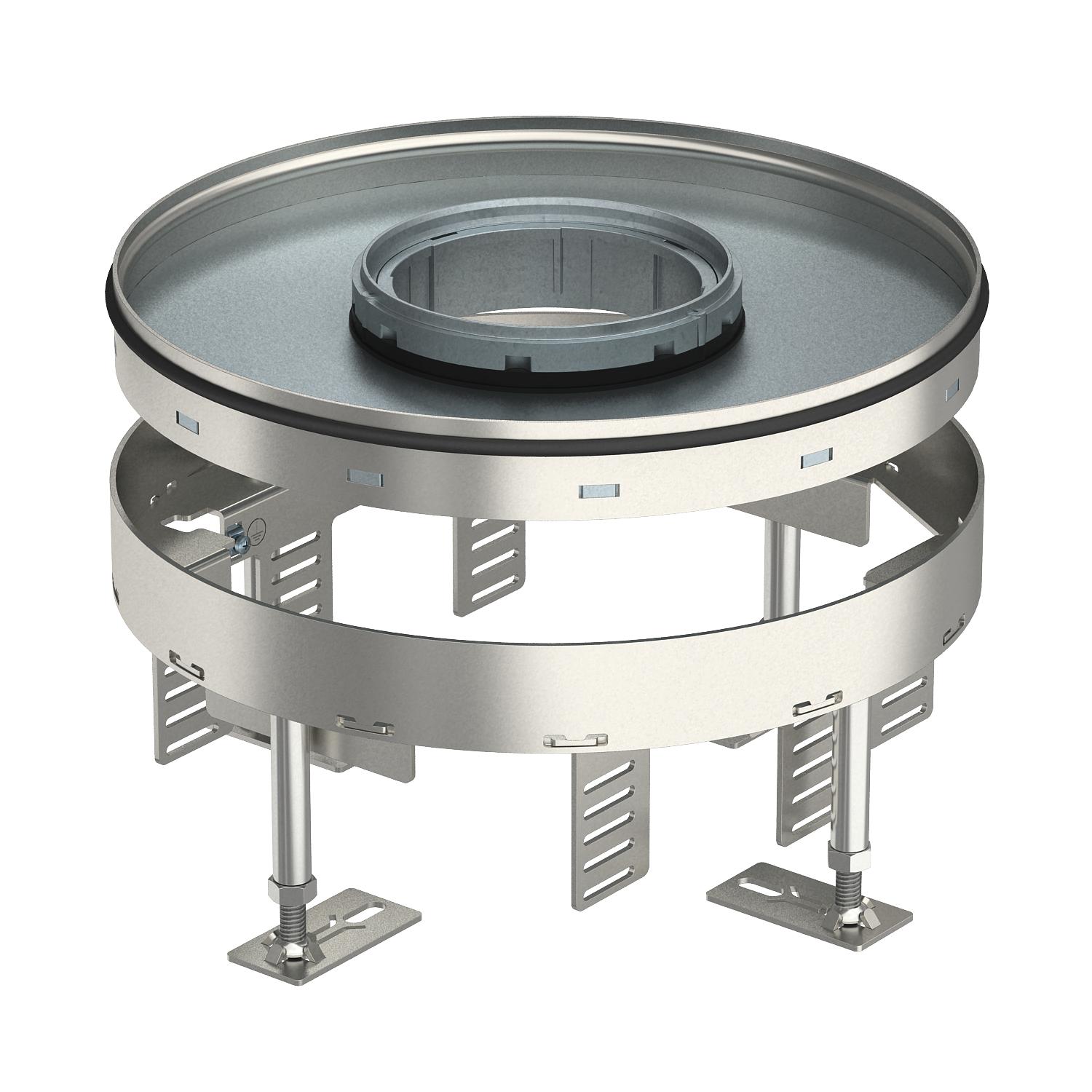

Conjunto de tapa y marco con altura regulable para tubo, RKFR, acero inoxidable

Código 7409428 | EAN 4012195869511

Código / Tipo	7409428 / RKFR2 7 V25

Altura del piso mín.	110 mm

Altura del piso máx.	155 mm

Espesor del revestimiento del suelo	25 mm

Tamaño nominal para unidades portamecanismos	R7

Descripción de producto

Descripción de producto

Conjunto de tapa y marco con altura regulable de tamaño R7, con orificio para tubo, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco o con agua.
Pueden instalarse 2 tapas ciegas APMT2 y un APMT5. Para la instalación de 2 soportes universales UT3 y un UT4 para 7 mecanismos individuales con anillo/estribo de soporte o 10 aparatos Modul 45.

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	110 mm

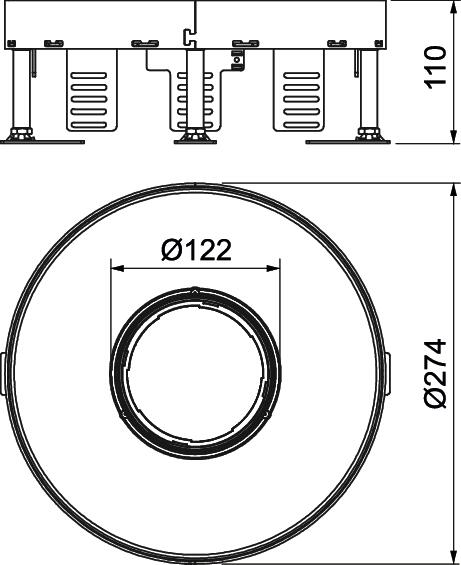

Ancho	274 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 5.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	no
Diámetro de montaje	275
Dimensión	Ø275mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10

Longitud	274 mm
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	110 mm
Material	Acero inoxidable 1.4301
Medida h	110 mm
Modelo de salida de cable	Tubo
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	10
Número de salidas de cable	1
Profundidad de montaje	110 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R7
Tipo de sistema de montaje	UT3 / UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKFR2 7 V25	110 mm	155 mm	25 mm	R7	7409428	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 GV	7428140	Unidad	1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 V	7428141	Unidad	1 Unidad
Tubo con rebaje, con asa, para conjunto de tapa y marco con altura regulable	TUK2 G4	7428142	Unidad	1 Unidad
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	10 Unidad de embalaje
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	10 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	5 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	5 Unidad
