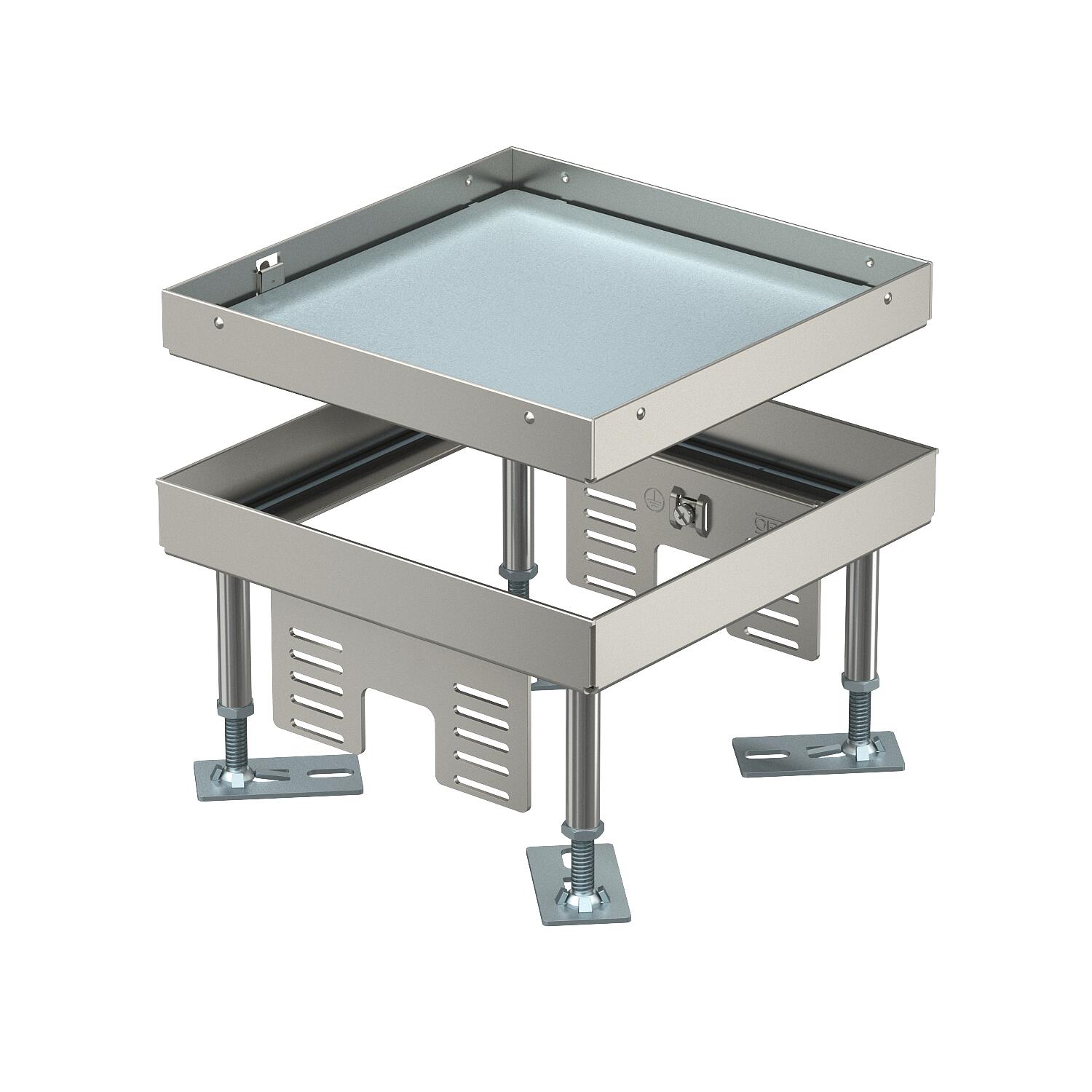

Conjunto de tapa y marco de altura regulable para cargas pesadas, ciego, RKNSL, tamaño nominal 4, acero inoxidable

Código 7408920 | EAN 4012197278236

4
IP55
Descripción de producto

Descripción de producto

Conjunto de tapa y marco cuadrado de altura regulable y alta resistencia "ciego" de tamaño nominal 4 para crear una abertura de inspección. Montaje en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de carga 1 a 10 kN. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 dispositivos Modul 45®. Pueden instalarse 2 tapas ciegas APMT2.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Grado de protección IP55
Datos técnicos

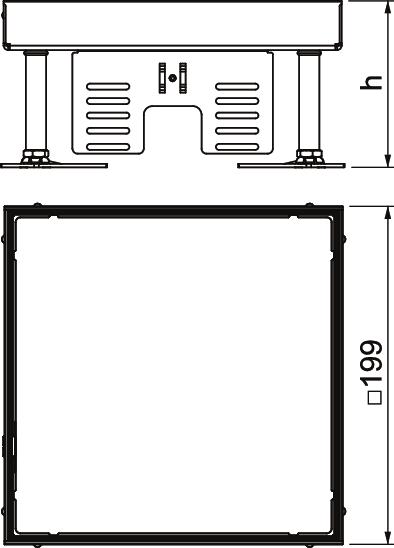

Dimensiones

Altura 105 mm
Altura del piso máx. 150 mm
Altura del piso mín. 105 mm
Ancho 199 mm
Ancho, dimensiones de montaje 201 mm
Apropiado para instalación de suelo técnico
Apropiado para montaje en suelo hueco / técnico
Autorizaciones VDE
Clase de carga pesada 10 kN (OBO SL1)
Cuidados del suelo húmedo
Desacoplable no
Dimensión 199x199x100
Espesor del revestimiento del suelo 15 mm
Grado de protección (IP) mientras se está utilizando IP00
Grado de protección (IP) si no se está utilizando IP55
Grado de protección código IK IK10
Longitud 199 mm
Longitud, dimensiones de montaje 201 mm
Margen de nivelación máx. 150 mm
Margen de nivelación mín. 105 mm
Material Acero inoxidable
Medida h 105 mm
Modelo de salida de cable Sin salida de cable
Modelo para carga pesada
Norma EN 50085-2-2
Número de soportes universales 2 x UT3
Profundidad de montaje 105 mm
Sección de suelo/abertura de montaje 201x201
Soportes para alojar cajas portamecanismos no
Tamaño nominal para unidades portamecanismos 4
Tipo de sistema de montaje UT3
Versión Cuadrado
Todos los tipos

Todos los tipos

Tipo Altura del piso mín. Altura del piso máx. Espesor del revestimiento del suelo Medida h Tamaño nominal para unidades portamecanismos Grado de protección (IP) si no se está utilizando Código Cantidad Mín. ud. de venta
RKN3 4 V SL1 15 105 mm 150 mm 15 mm 105 mm 4 IP55 7408920
1 Unidad
RKN3 4 V SL1 20 110 mm 155 mm 20 mm 110 mm 4 IP55 7408922
1 Unidad
