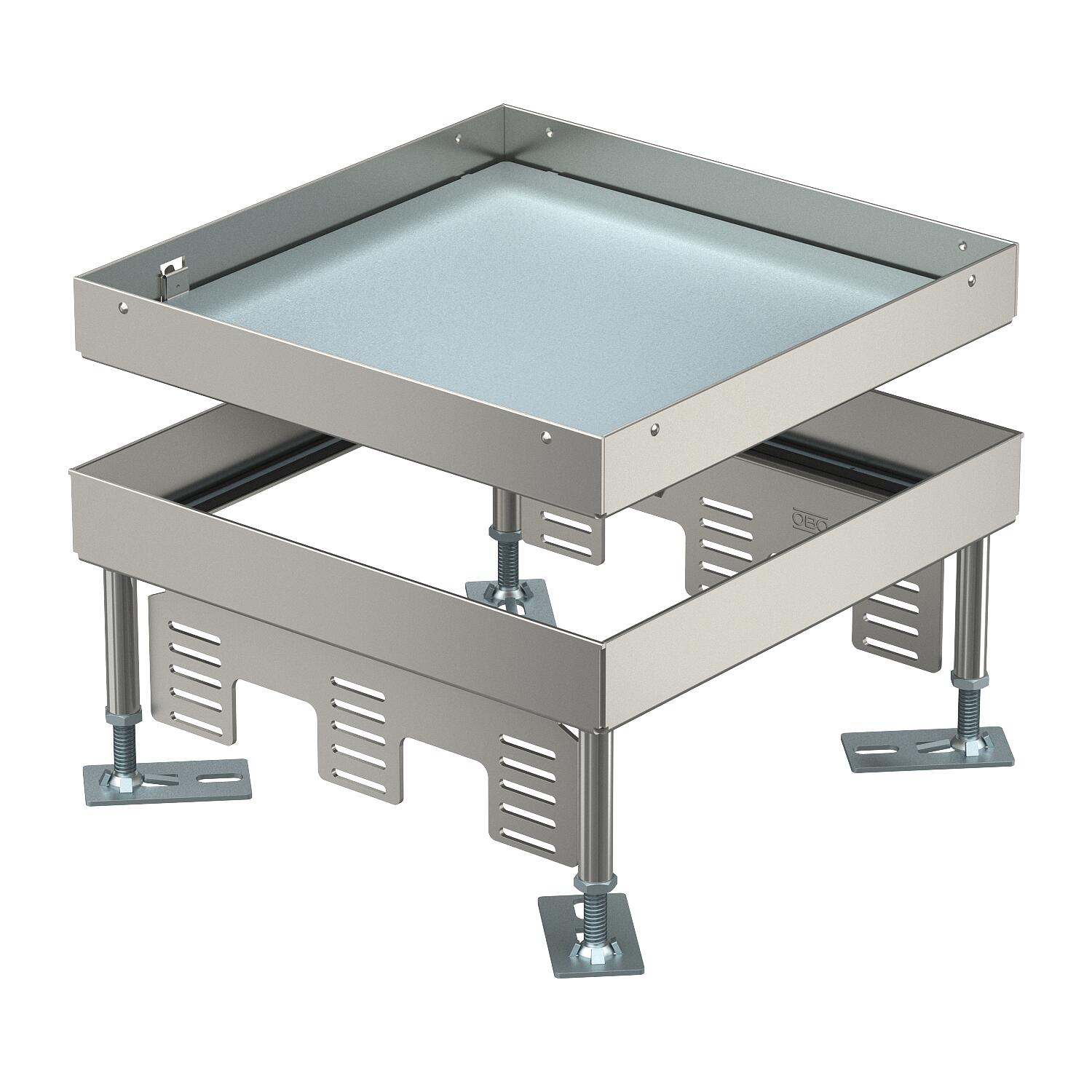

Conjunto de tapa y marco de altura regulable para cargas pesadas, ciego, RKNSL, tamaño nominal 9, acero inoxidable
Código 7408934 | EAN 4012197278281
- Descripción de producto
-
Descripción de productoConjunto de tapa y marco cuadrado de altura regulable y alta resistencia "ciego" de tamaño nominal 9 para crear una abertura de inspección. Montaje en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de carga 1 a 10 kN. Sólo son apropiados para pavimentos pulidos.
Para la instalación de 3 soportes universales UT4 para 9 mecanismos individuales con anillo/estribo de soporte o 12 dispositivos Modul 45®. Pueden instalarse 3 tapas ciegas APMT5.
-
- Datos técnicos
-
Dimensiones

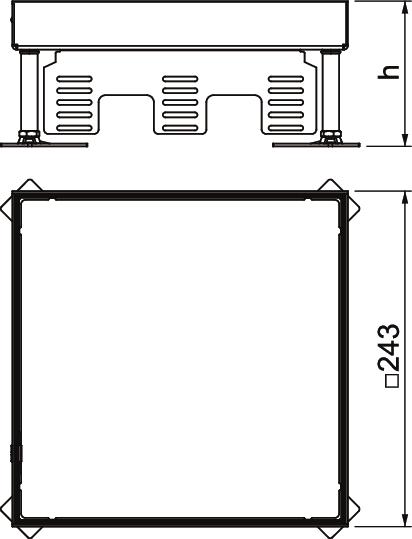

Altura 110 mm Altura del piso máx. 155 mm Altura del piso mín. 110 mm Ancho 243 mm Ancho, dimensiones de montaje 244 mm Apropiado para instalación de suelo técnico sí Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Clase de carga pesada 10 kN (OBO SL1) Cuidados del suelo húmedo Desacoplable no Dimensión 243x243x105 Espesor del revestimiento del suelo 21 mm Grado de protección (IP) mientras se está utilizando IP00 Grado de protección (IP) si no se está utilizando IP55 Grado de protección código IK IK10 Longitud 243 mm Longitud, dimensiones de montaje 244 mm Margen de nivelación máx. 155 mm Margen de nivelación mín. 110 mm Material Acero inoxidable Medida h 110 mm Modelo de salida de cable Sin salida de cable Modelo para carga pesada sí Norma EN 50085-2-2 Número de soportes universales 3 x UT4 Profundidad de montaje 110 mm Sección de suelo/abertura de montaje 244x244 Soportes para alojar cajas portamecanismos no Tamaño nominal para unidades portamecanismos 9 Tipo de sistema de montaje UT4 Versión Cuadrado - Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos RKN3 9 V SL1 21 / 7408934 , 0.28MB , pdfDeclaración de conformidad UE RKN3 9 V SL1 21 / 7408934 , 0.17MB , pdfFicha de datos de seguridad Instrucciones de conservación para la limpieza minuciosa de tomas de suelo y cajas de suelo , 0.05MB , pdf
