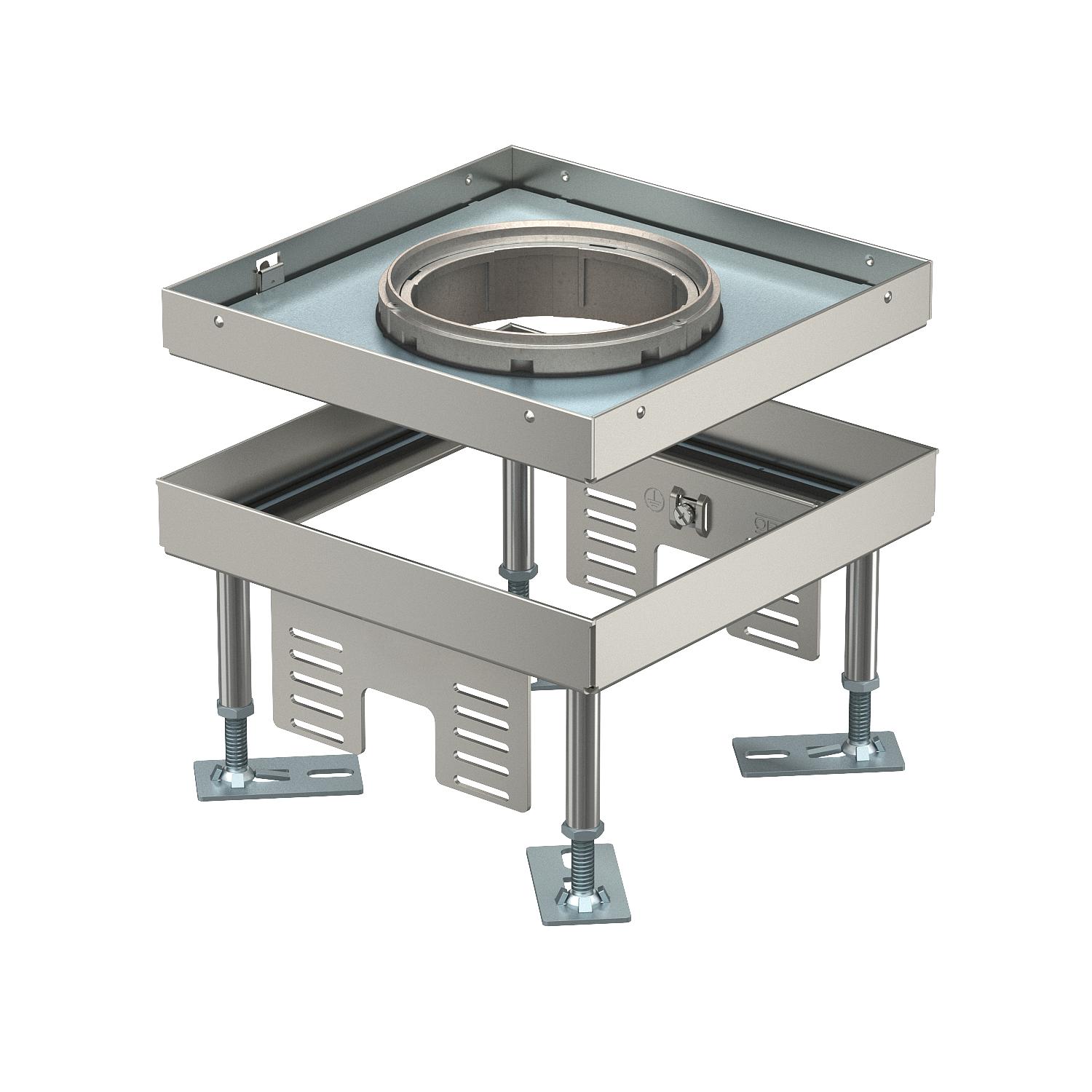

Conjunto de tapa y marco de altura regulable para cargas pesadas para tubo, RKFNSL, tamaño nominal 4, acero inoxidable
Código 7408926 | EAN 4012197278250
- Descripción de producto
-
Descripción de productoConjunto de tapa y marco cuadrado de altura regulable y alta resistencia para tubos de tamaño nominal 4 para montar dispositivos de instalación en sistemas de canalización, suelos dobles y huecos en suelos limpiados en seco o en húmedo en interiores. Clase de carga 1 a 10 kN.
Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 dispositivos Modul 45®. Pueden instalarse 2 tapas ciegas APMT2.
-
- Datos técnicos
-
Dimensiones

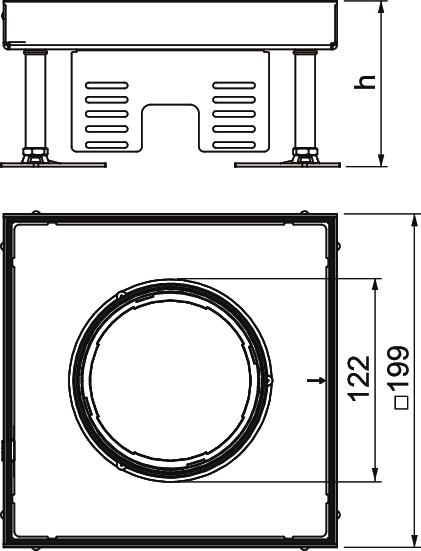

Altura 105 mm Altura del piso máx. 150 mm Altura del piso mín. 105 mm Ancho 199 mm Ancho, dimensiones de montaje 201 mm Apropiado para instalación de suelo técnico sí Apropiado para montaje en suelo hueco / técnico sí Autorizaciones VDE Clase de carga pesada 10 kN (OBO SL1) Cuidados del suelo húmedo Desacoplable no Dimensión 199x199x100 Espesor del revestimiento del suelo 15 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP55 Grado de protección código IK IK10 Longitud 199 mm Longitud, dimensiones de montaje 201 mm Margen de nivelación máx. 150 mm Margen de nivelación mín. 105 mm Material Acero inoxidable Medida h 105 mm Modelo de salida de cable Tubo Modelo para carga pesada sí Norma EN 50085-2-2 Número de dispositivos instalables 6 Número de salidas de cable 1 Número de soportes universales 2 x UT3 Profundidad de montaje 105 mm Sección de suelo/abertura de montaje 201x201 Soportes para alojar cajas portamecanismos no Tamaño nominal para unidades portamecanismos 4 Tipo de sistema de montaje UT3 Versión Cuadrado - Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable
TUK2 GV 7428140 1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable
TUK2 V 7428141 1 Unidad
Tubo con rebaje, con asa, para conjunto de tapa y marco con altura regulable
TUK2 G4 7428142 1 Unidad - Descargas
-
Hoja de datos RKFN3 4 V SL1 15 / 7408926 , 0.28MB , pdfDeclaración de conformidad UE RKFN3 4 V SL1 15 / 7408926 , 0.17MB , pdf
