Conjunto portamecanismos GES6 con asidero 5 | 6 | negro grafito; RAL 9011

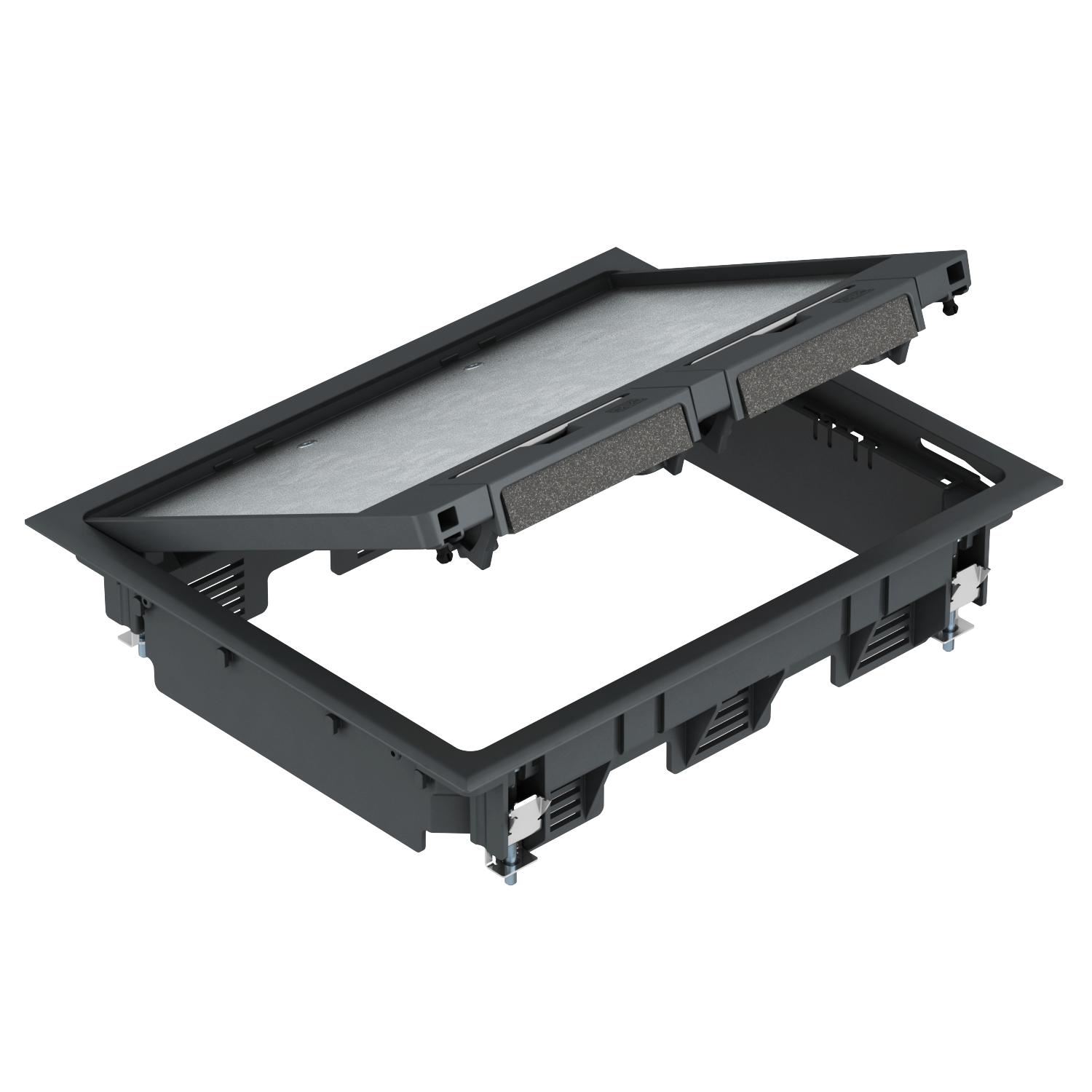

Conjunto portamecanismos GES6 con asidero

Código 7405312 | EAN 4012195103110

Código / Tipo

Espesor del revestimiento del suelo	5 mm

Tamaño nominal para unidades portamecanismos	6

Color

Descripción de producto

Descripción de producto

Conjunto portamecanismos con asidero para un máximo de 9 mecanismos individuales Modul 45 en 3 soportes universales UT3, montaje en sistemas de canalización.

Conjunto portamecanismos con asidero, 3 compartimentos, cubeta MT6. Pueden instalarse 3 tapas ciegas de protección APMT5.

Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento	sí
Adecuado para canalización cerrada a ras de pavimento	no
Altura del piso mín.	73 mm
Ancho, dimensiones de montaje	252 mm
Ancho, dimensiones exteriores	273 mm
Apropiado para canal bajo suelo	sí
Apropiado para instalación de suelo técnico	sí
Apropiado para limpieza con agua	no
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 2.500 N
Color	negro grafito; RAL 9011
Con entalladura para revestimiento de suelo	sí
Cuidados del suelo	seco
Dimensión	273x220x61
Espesor del revestimiento del suelo	5 mm
Grado de protección (IP) mientras se está utilizando	IP20

Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK08
Longitud, dimensiones de montaje	199 mm
Longitud, dimensiones exteriores	220 mm
Marco para revestimiento del suelo	sí
Material	Poliamida
Mecanismo de apertura	Asidero
Modelo de salida de cable	Salida de cable giratoria
Modelo del marco	marco protector de moqueta ,
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	9
Posibilidad de instalar una junta	no
Profundidad de montaje	73 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	6
Tipo de sistema de montaje	MT3 / GB2
Versión	Rectangular

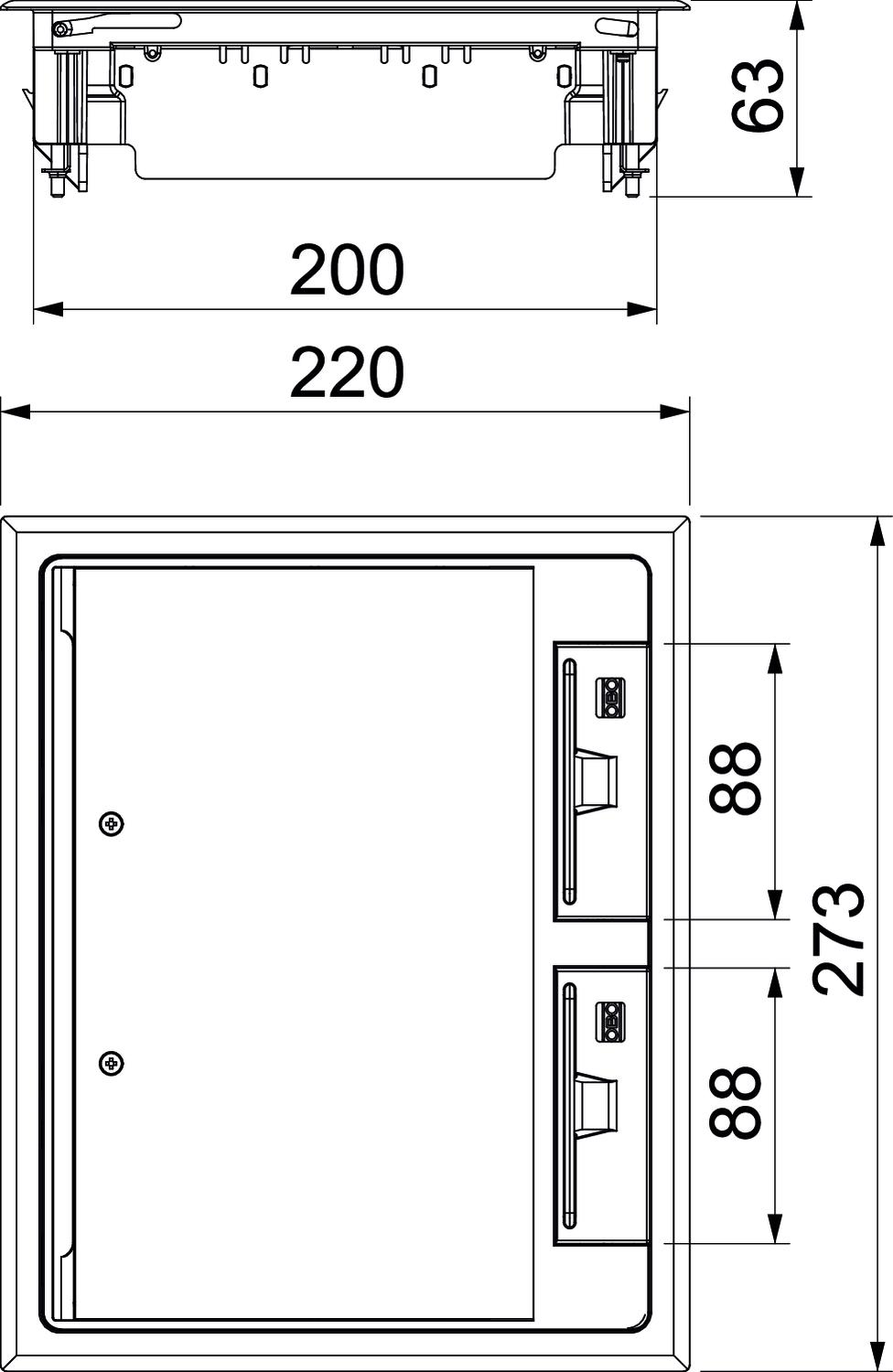

Dimensiones

Medida h	73 mm

Todos los tipos

Todos los tipos

Tipo	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Color	Código	Cantidad	Mín. ud. de venta
GES6 U 7011	5 mm	6	gris hierro; RAL 7011	7405308	Unidad	1 Unidad
GES6 U 9011	5 mm	6	negro grafito; RAL 9011	7405312	Unidad	1 Unidad
GES6 U 1019	5 mm	6	beige grisáceo; RAL 1019	7405316	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Prolongación ranurada	GES RV	7407536	Unidad	2 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	1 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	1 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	1 Unidad
