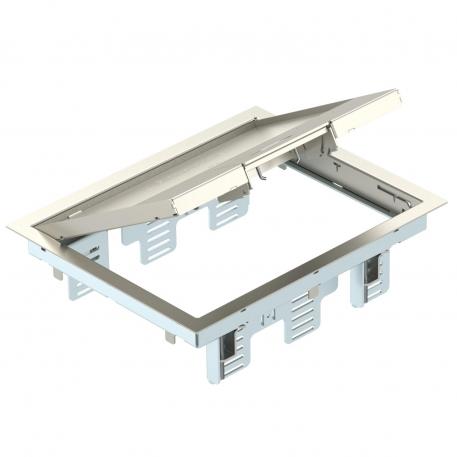

Conjunto portamecanismos GES6M-2 con asidero

Código 7405299 | EAN 4012196028733

7405299 / GES6M-2 10U
5 mm
Descripción de producto
Descripción de producto
Unidad portamecanismos con asidero para hasta 9 dispositivos individuales Modul 45 en 3 soportes universales UT3, para su uso en sistemas de canalización y suelos de sistema en interiores.
Escalera de encaje de plancha de acero galvanizado. El grosor del revestimiento del suelo está ajustado a 5 mm y puede ajustarse a 10 mm si es necesario.
Conjunto portamecanismos con asidero, 3 compartimentos, cubeta MT6. Pueden instalarse 3 tapas ciegas de protección APMT5.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento
Adecuado para canalización cerrada a ras de pavimento no
Altura del piso mín. 78 mm
Ancho 220,5 mm
Ancho, dimensiones de montaje 200 mm
Ancho, dimensiones exteriores 220,5 mm
Apropiado para canal bajo suelo
Apropiado para instalación de suelo técnico
Apropiado para limpieza con agua no
Apropiado para montaje en suelo hueco / técnico
Carga vertical, superficie grande hasta 5.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Con entalladura para revestimiento de suelo
Cuidados del suelo seco

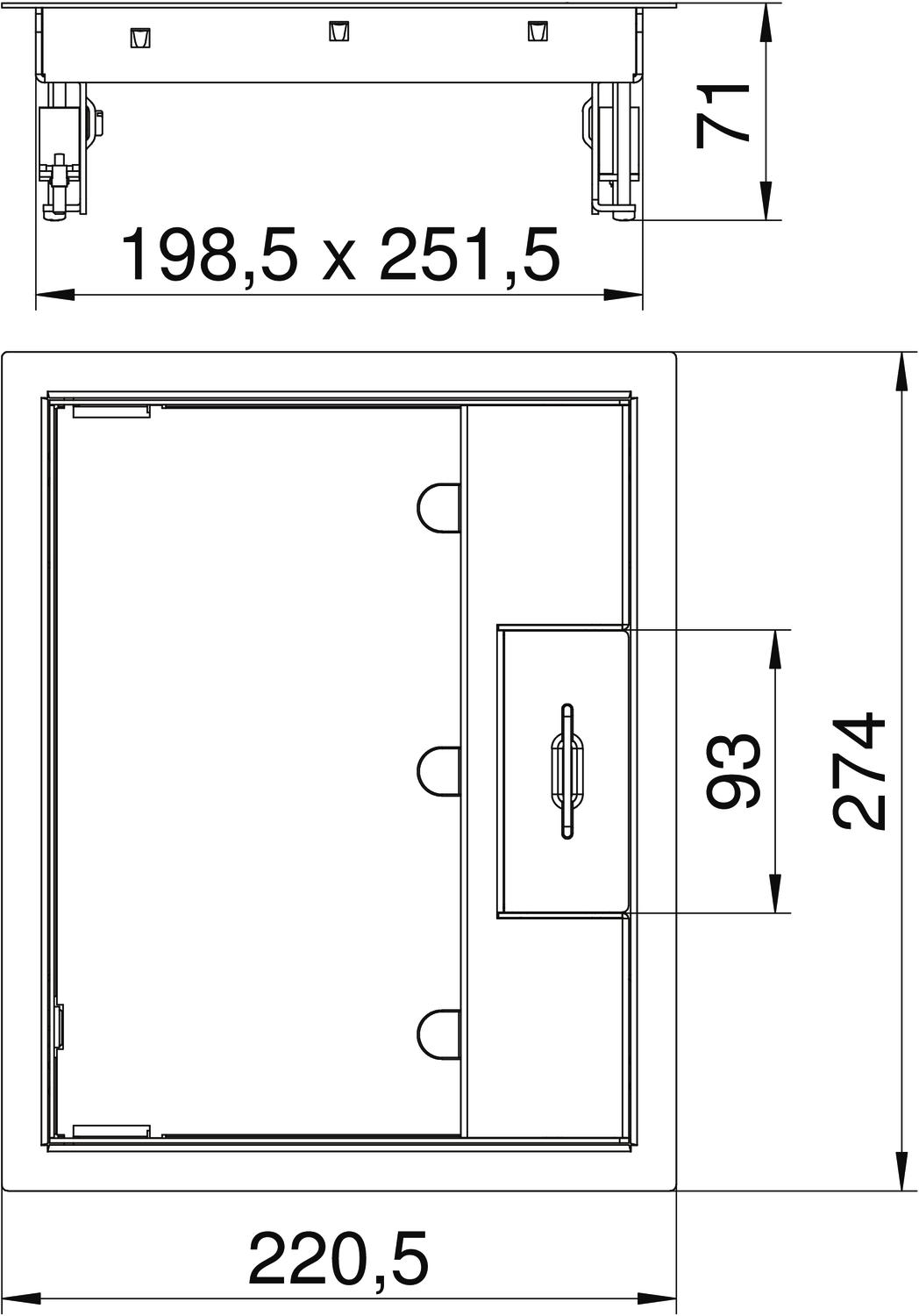

Dimensión 274x221x70
Espesor del revestimiento del suelo 5 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP10
Grado de protección código IK IK10
Longitud 274 mm
Longitud, dimensiones de montaje 253 mm
Longitud, dimensiones exteriores 274 mm
Marco para revestimiento del suelo
Material Acero inoxidable 1.4301
Mecanismo de apertura Asidero
Modelo de salida de cable Salida de cable giratoria
Modelo del marco marco protector de moqueta ,
Modelo para carga pesada no
Número de cajas portamecanismos 3
Número de dispositivos instalables 9
Posibilidad de instalar una junta no
Profundidad de montaje 78 mm
Soportes para alojar cajas portamecanismos
Tamaño nominal para unidades portamecanismos 6
Tipo de sistema de montaje MT3 / GB2
Versión Rectangular
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Código Cantidad Mín. ud. de venta
GES6M-2 10U 5 mm 7405299
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada Prolongación ranurada GES RV 7407536
20 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje Placa de soporte 2 x tipo C para cubeta de montaje MTM 2C 7407788
15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm Soporte de montaje para soportes de datos, longitud de sistema 165 mm MTU 2 7407836
10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm Soporte universal UT3, Modul 45®, longitud de sistema 165 mm UT3 45 3 7408723
5 Unidad
