Conjunto portamecanismos GESR9 con tapa abatible 5 | R9 | negro grafito; RAL 9011

Conjunto portamecanismos GESR9 con tapa abatible

Código 7405466 | EAN 4012195840725

Código / Tipo

Espesor del revestimiento del suelo	5

Tamaño nominal para unidades portamecanismos

Color	negro grafito; RAL 9011

Descripción de producto

Descripción de producto

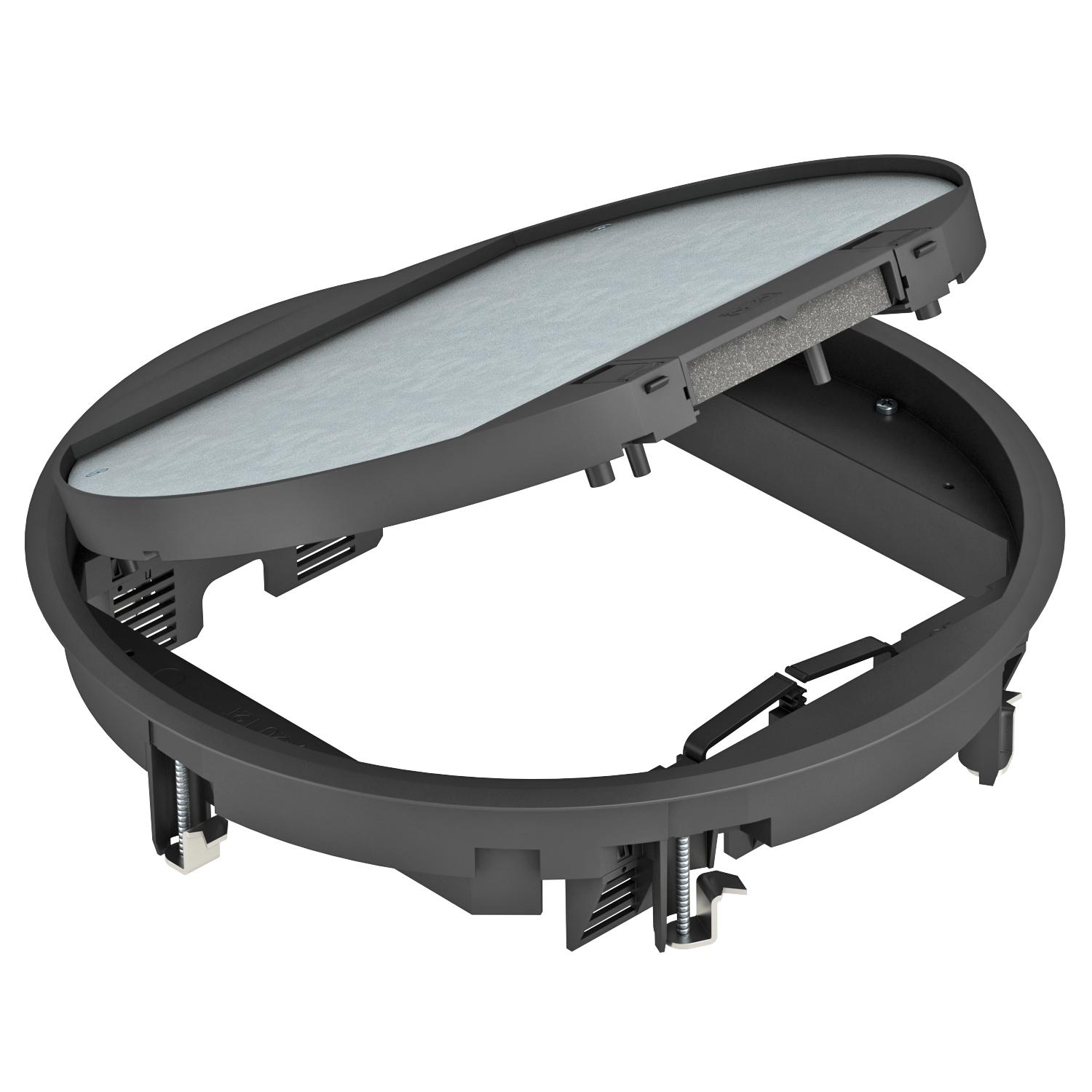

Conjunto portamecanismos con capacidad para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.Entalladura para revestimiento de suelo en la tapa abatible de 5 mm.

Se puede ajustar a 3, 10 o 12 mm si es necesario.
Conjunto portamecanismos con capacidad para 3 cubetas UT4 Pueden instalarse 3 tapas ciegas protectoras APMT5.

Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 3, 10 ó 12 mm en caso necesario.

Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento	sí
Adecuado para canalización cerrada a ras de pavimento	sí
Altura del piso mín.	72 mm
Apropiado para canal bajo suelo	sí
Apropiado para instalación de suelo técnico	sí
Apropiado para limpieza con agua	no
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 5.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Color	negro grafito; RAL 9011
Con entalladura para revestimiento de suelo	sí
Cuidados del suelo	seco

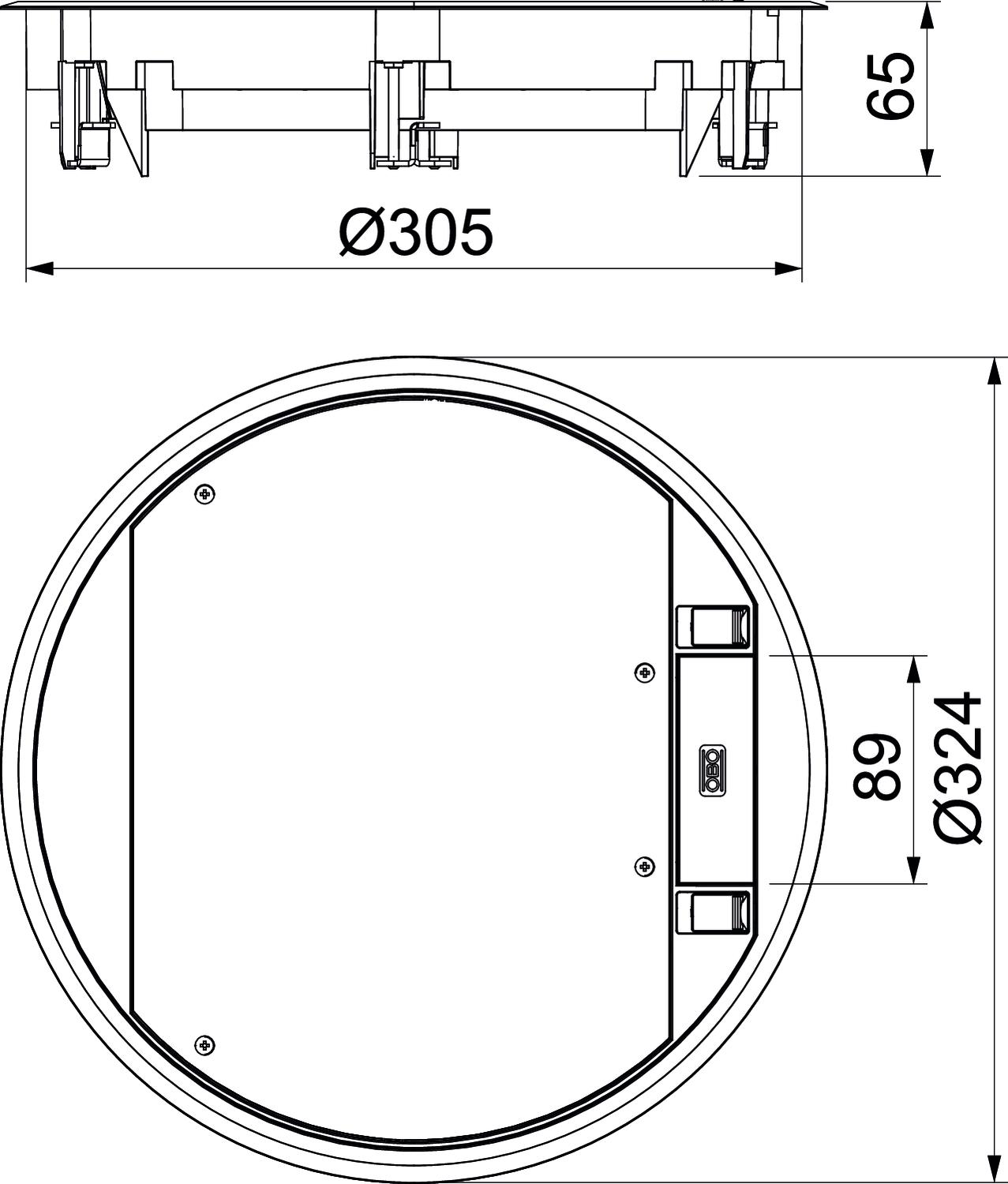

Diámetro de montaje	304
Diámetro exterior	324 mm
Dimensión	Ø324x68
Espesor del revestimiento del suelo	5 mm

Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK08
Marco para revestimiento del suelo	sí
Material	Poliamida
Mecanismo de apertura	Corredera deslizante
Modelo de salida de cable	Salida de cable giratoria
Modelo del marco	marco protector de moqueta ,
Modelo para carga pesada	no
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Posibilidad de instalar una junta	no
Profundidad de montaje	73 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Espesor del revestimiento del suelo	Tamaño nominal para unidades portamecanismos	Color	Código	Cantidad	Mín. ud. de venta
GES9-3B U 9011	5	9	negro grafito; RAL 9011	7405079	Unidad	2 Unidad
GES9-3S U 9011	5	9	negro grafito; RAL 9011	7405085	Unidad	2 Unidad
GESR9-2U12T 9011	5	R9	negro grafito; RAL 9011	7405466	Unidad	2 Unidad
GESR9 U 9011	5	R9	negro grafito; RAL 9011	7405532	Unidad	2 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Prolongación ranurada	GES RV	7407536	Unidad	20 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	10 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	5 Unidad
