Conjunto portamecanismos GESRA7/10 con asidero

Código 7405544 | EAN 4012195104261

7405544 / GESRA7 10U
5 mm
Descripción de producto
Descripción de producto

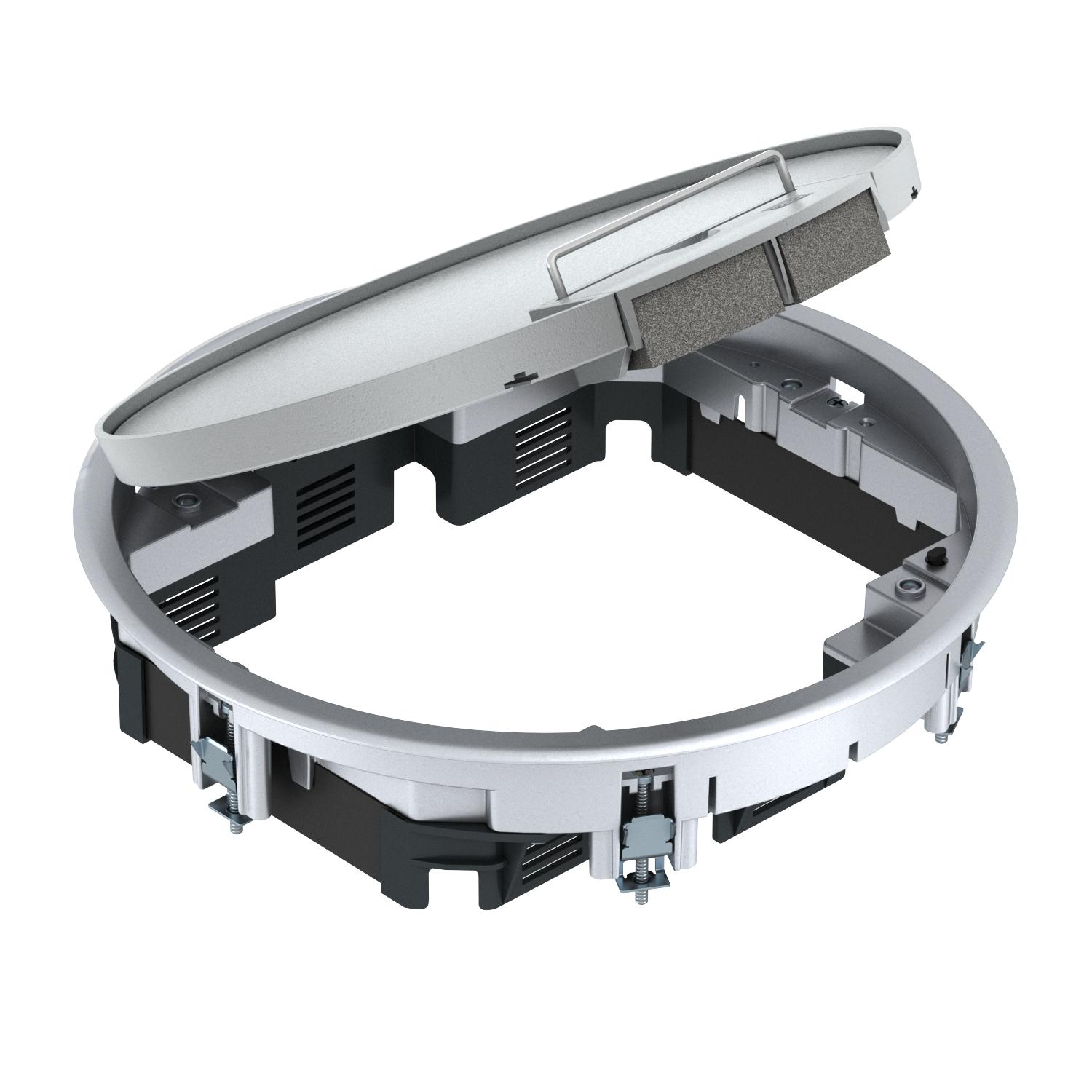

Conjunto portamecanismos con asidero para un máximo de 10 mecanismos individuales Modul 45 en 2 soportes universales UT3 y un UT4, montaje en sistemas de canalización y suelos modulares.

Salida de cable de poliamida RAL 9011

Entalladura para revestimiento de suelo en la tapa abatible de 10 mm, reducible a 5 mm usando la tapa de cartón duro incluida en la entrega.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento
Altura del piso mín. 78 mm
Apropiado para canal bajo suelo
Apropiado para instalación de suelo técnico
Apropiado para limpieza con agua no
Apropiado para montaje en suelo hueco / técnico
Autorizaciones VDE
Carga vertical, superficie grande hasta 10.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Con entalladura para revestimiento de suelo
Cuidados del suelo seco

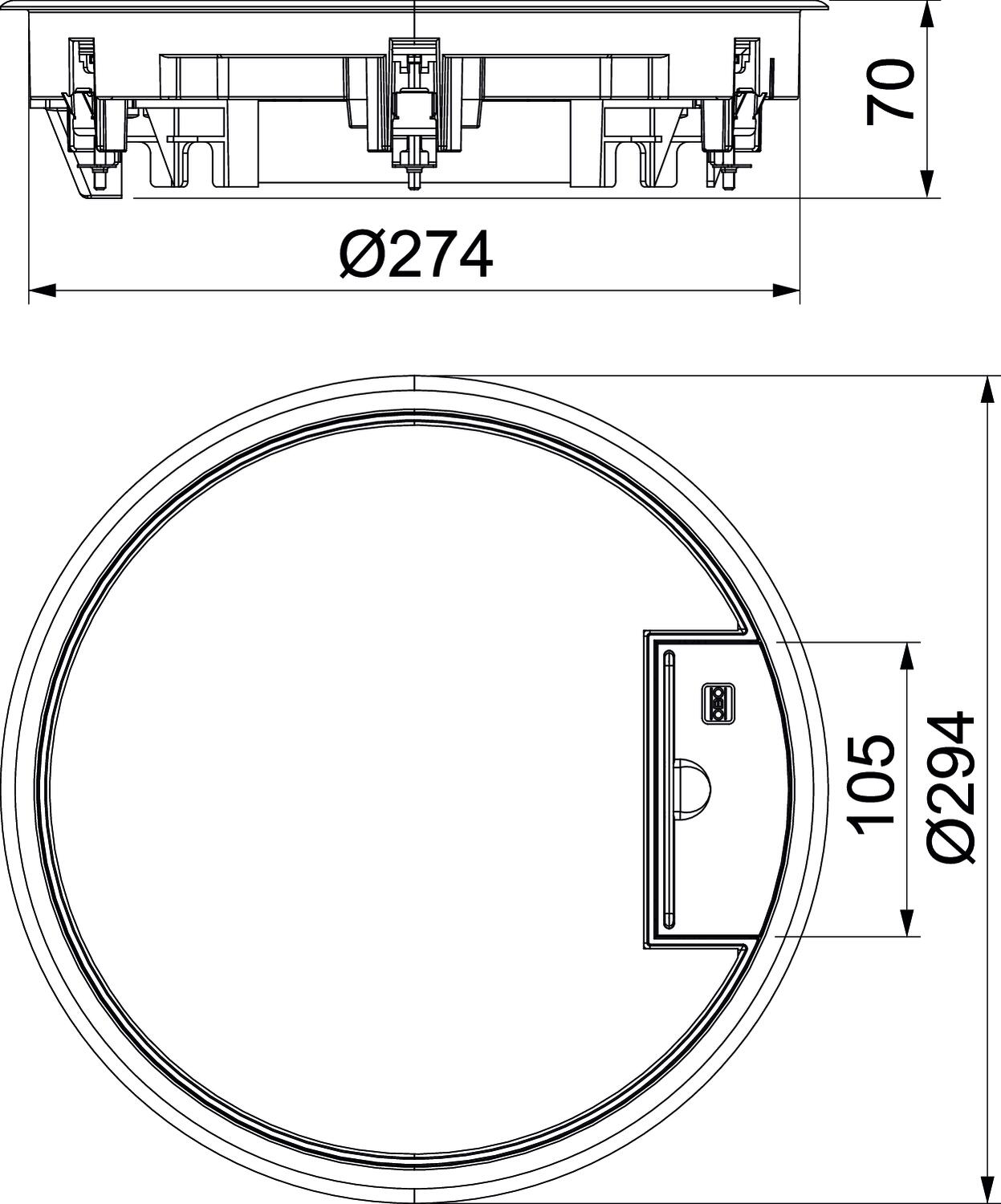

Diámetro de montaje 275
Diámetro exterior 294 mm
Dimensión Ø294x71
Espesor del revestimiento del suelo 5 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP10
Grado de protección código IK IK10
Marco para revestimiento del suelo
Material Aluminio fundido
Mecanismo de apertura Asidero
Modelo de salida de cable Salida de cable giratoria
Modelo del marco marco protector de moqueta ,
Modelo para carga pesada no
Número de cajas portamecanismos 3
Número de dispositivos instalables 10
Posibilidad de instalar una junta no
Profundidad de montaje 78 mm
Soportes para alojar cajas portamecanismos
Tamaño nominal para unidades portamecanismos R7
Tipo de sistema de montaje UT3 / UT4
Versión redondo
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Código Cantidad Mín. ud. de venta
GESRA7 10U 5 mm 7405544
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada Prolongación ranurada GES RV 7407536
20 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje Placa de soporte 2 x tipo C para cubeta de montaje MTM 2C 7407788
15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm Soporte de montaje para soportes de datos, longitud de sistema 165 mm MTU 2 7407836
10 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm Soporte de montaje para soportes de datos, longitud de sistema 208 mm MTU 3 7407840
10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm Soporte universal UT3, Modul 45®, longitud de sistema 165 mm UT3 45 3 7408723
5 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm UT4 45 4 7408727
5 Unidad
