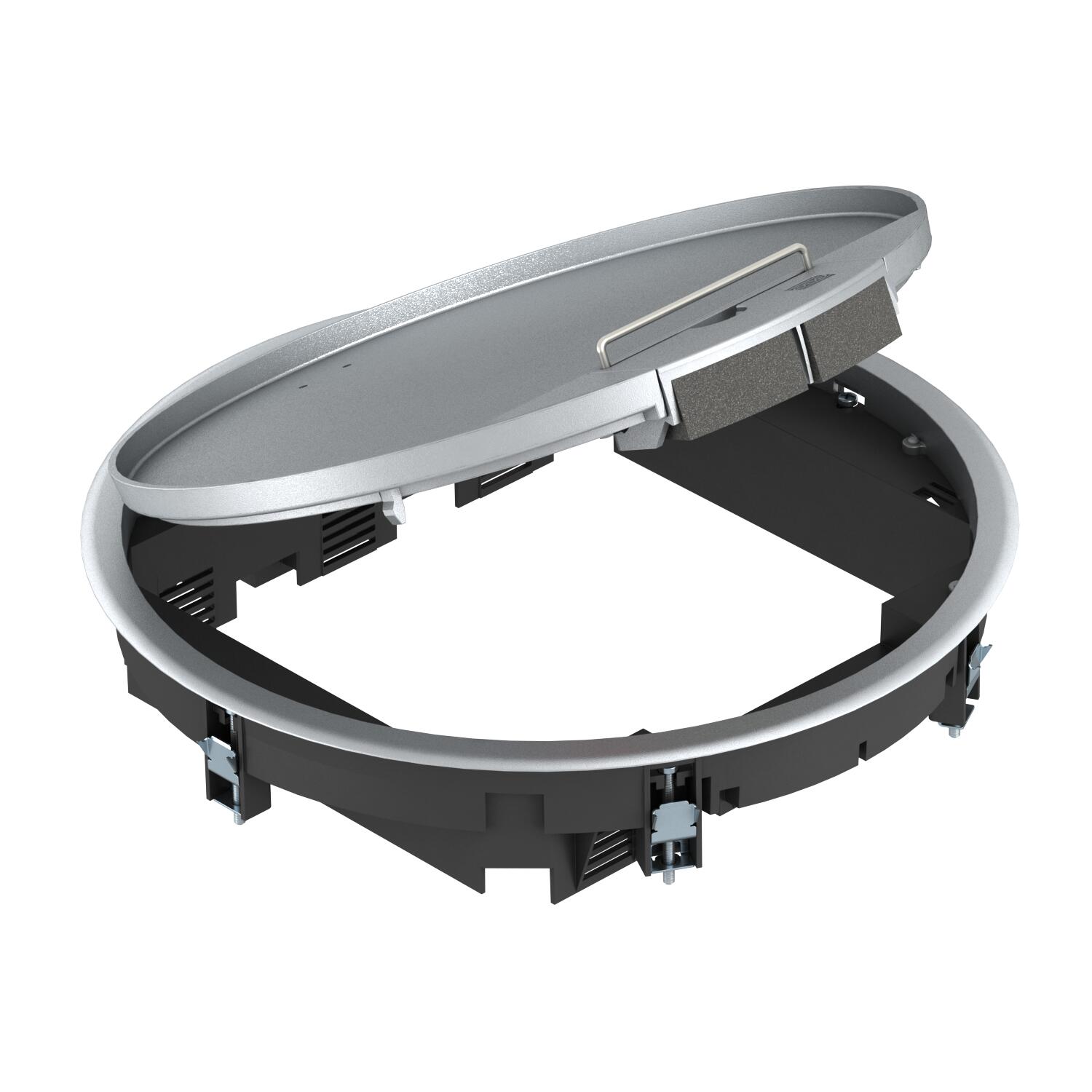

Conjunto portamecanismos GESRA9/10 con asidero

Código 7405580 | EAN 4012195104445

7405580 / GESRA9 10U
10 mm
Descripción de producto
Descripción de producto
Conjunto portamecanismos con asidero para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.


Conjunto portamecanismos con asa, de 3 tomas, para instalar el soporte de montaje MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • UKCA declaration of conformity
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento
Altura del piso mín. 78 mm
Apropiado para canal bajo suelo
Apropiado para instalación de suelo técnico
Apropiado para limpieza con agua no
Apropiado para montaje en suelo hueco / técnico
Autorizaciones VDE
Carga vertical, superficie grande hasta 5.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Con entalladura para revestimiento de suelo
Cuidados del suelo seco

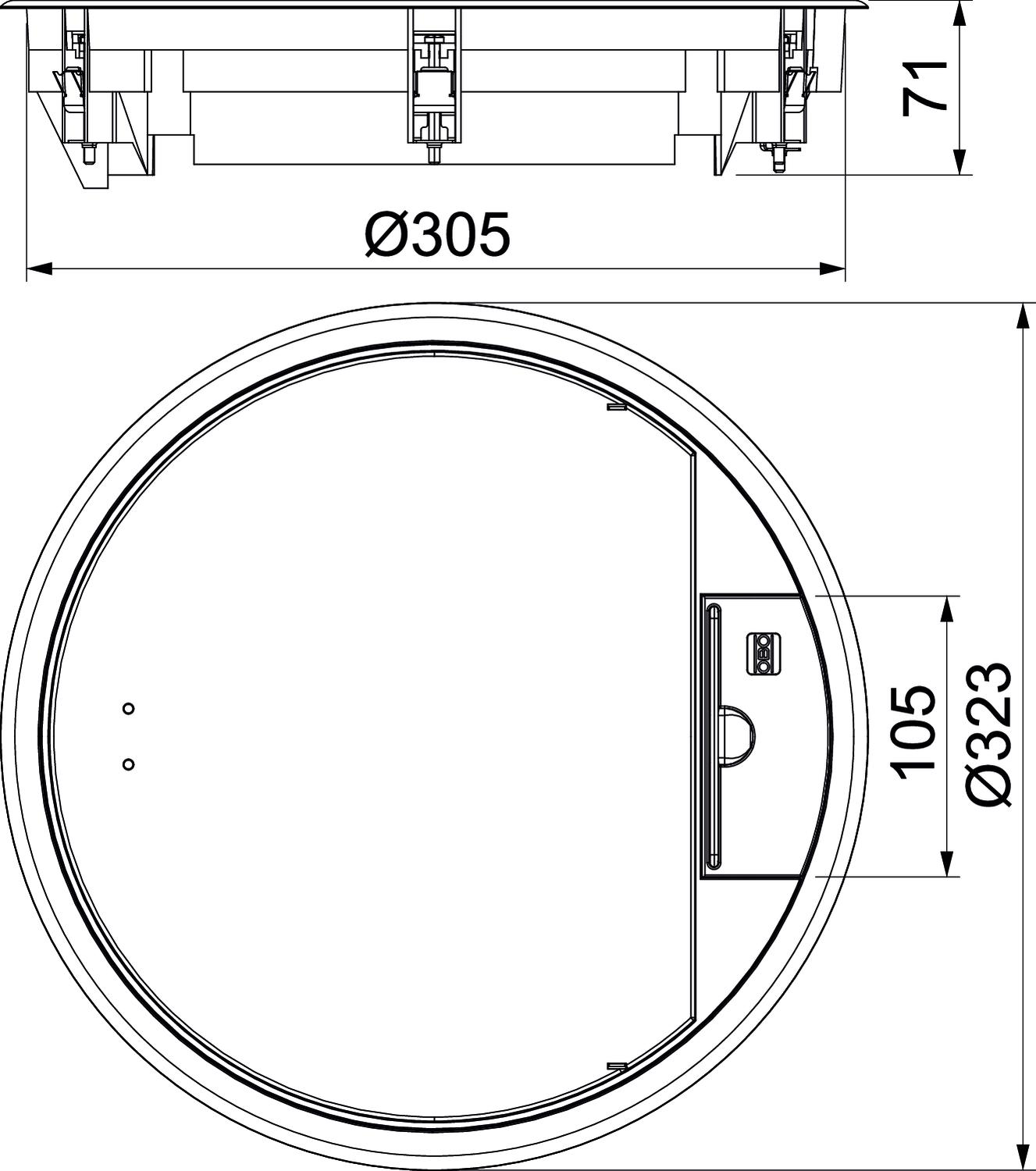

Diámetro de montaje 305
Diámetro exterior 323 mm
Dimensión Ø323x70
Espesor del revestimiento del suelo 10 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP10
Grado de protección código IK IK10
Marco para revestimiento del suelo
Material Aluminio fundido
Mecanismo de apertura Asidero
Modelo para carga pesada no
Número de cajas portamecanismos 3
Número de dispositivos instalables 12
Posibilidad de instalar una junta no
Profundidad de montaje 78 mm
Soportes para alojar cajas portamecanismos
Tamaño nominal para unidades portamecanismos R9
Tipo de sistema de montaje UT4
Versión redondo
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Código Cantidad Mín. ud. de venta
GESRA9 10U 10 mm 7405580
2 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada Prolongación ranurada GES RV 7407536
20 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje Placa de soporte 2 x tipo C para cubeta de montaje MTM 2C 7407788
15 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 165 mm Soporte de montaje para soportes de datos, longitud de sistema 165 mm MTU 2 7407836
10 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm Soporte de montaje para soportes de datos, longitud de sistema 208 mm MTU 3 7407840
10 Unidad
Soporte universal UT3, Modul 45®, longitud de sistema 165 mm Soporte universal UT3, Modul 45®, longitud de sistema 165 mm UT3 45 3 7408723
5 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm UT4 45 4 7408727
5 Unidad
Descargas

Descargar

Declaración de conformidad UE GESRA9 10U / 7405580 , 0.15MB , pdf
