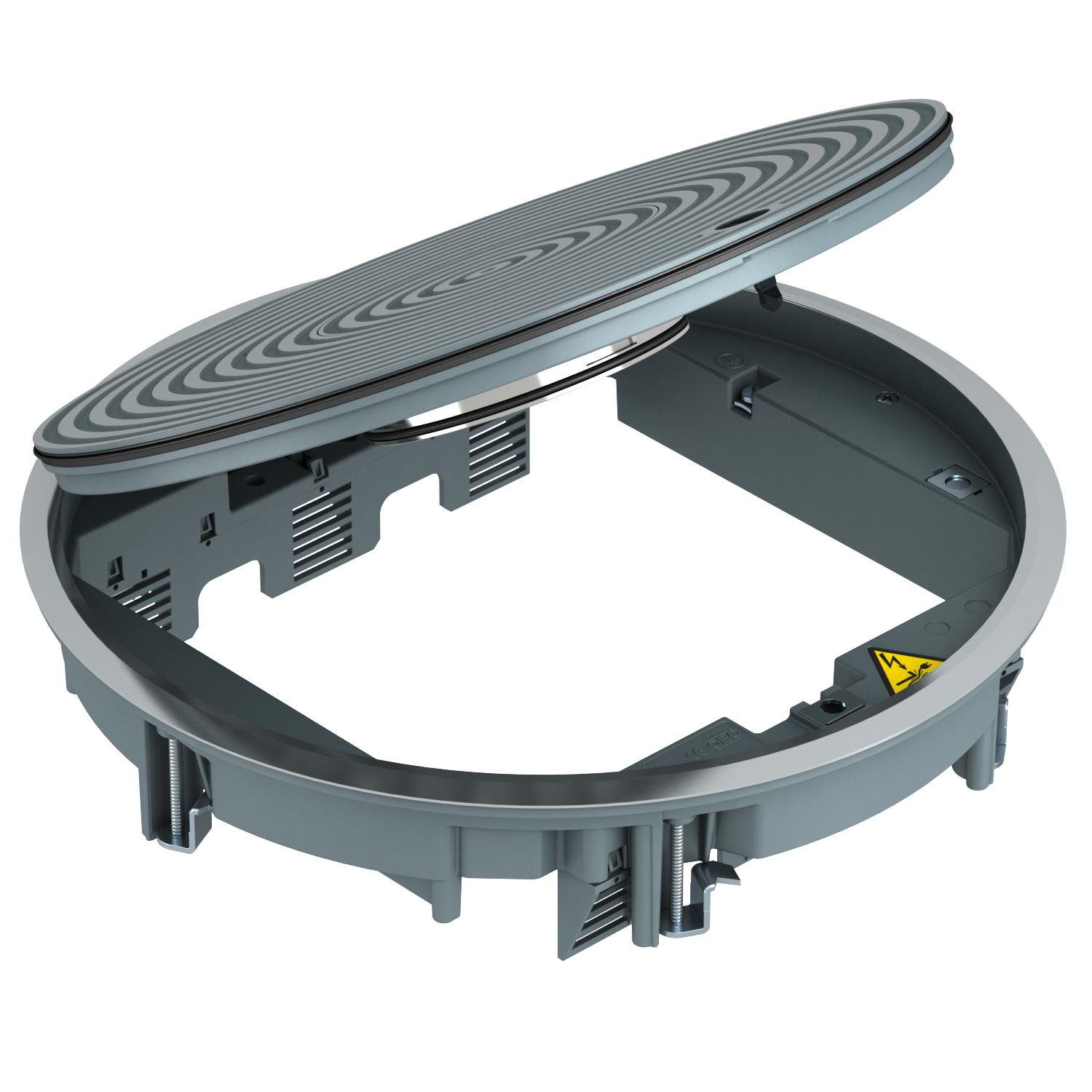

Conjunto portamecanismos GRAF9 universal, limpieza con agua, con tapa de estructura de aros concéntricos | R9 | gris hierro; RAL 7011

Conjunto portamecanismos GRAF9 universal, limpieza con agua, con tapa de estructura de aros concéntricos

Código 7405746 | EAN 4012195866985

Código / Tipo

Tamaño nominal para unidades portamecanismos	R9

Color

Descripción de producto

Descripción de producto

Conjunto portamecanismos con tubo para suelos que precisan una limpieza con agua para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.
Conjunto portamecanismos con tubo para suelos que precisan limpieza con agua, 3 huecos para el montaje de cubetas MT9. Pueden instalarse 3 tapas ciegas protectoras APMT5.

Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento	sí
Adecuado para canalización cerrada a ras de pavimento	sí
Altura del piso mín.	80 mm
Apropiado para canal bajo suelo	sí
Apropiado para instalación de suelo técnico	sí
Apropiado para limpieza con agua	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 10.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Color	gris hierro; RAL 7011
Con entalladura para revestimiento de suelo	no
Cuidados del suelo	húmedo
Diámetro de montaje	305
Diámetro exterior	325 mm

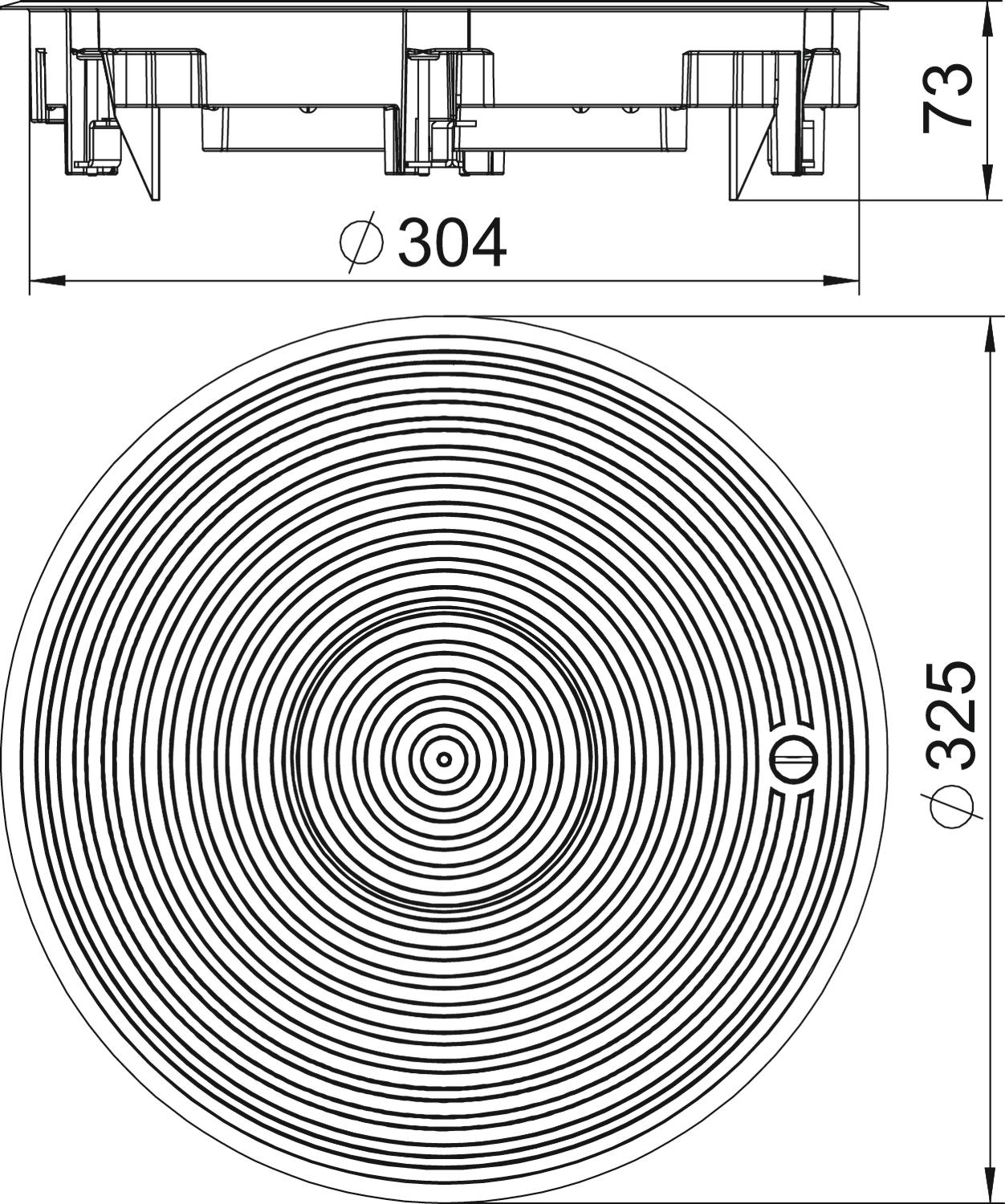

Dimensión	Ø325x74

Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP45
Grado de protección código IK	IK10
Marco para revestimiento del suelo	sí
Material	Aluminio fundido
Mecanismo de apertura	Pasador giratorio
Modelo de salida de cable	Tubo
Modelo del marco	marco protector de moqueta ,
Modelo para carga pesada	sí
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Posibilidad de instalar una junta	sí
Profundidad de montaje	80 mm
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Tamaño nominal para unidades portamecanismos	Color	Código	Cantidad	Mín. ud. de venta
GRAF9-2 U 7011	R9	gris hierro; RAL 7011	7405746	Unidad	1 Unidad
GRAF9-2 U 9011	R9	negro grafito; RAL 9011	7405750	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta

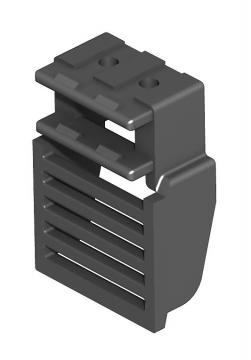

Prolongación ranurada	GES RV	7407536	Unidad	20 Unidad

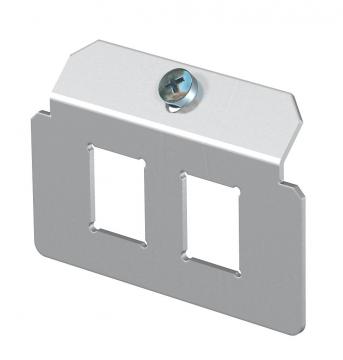

Placa de soporte 2 x tipo C para cubeta de montaje	MTM 2C	7407788	Unidad	15 Unidad

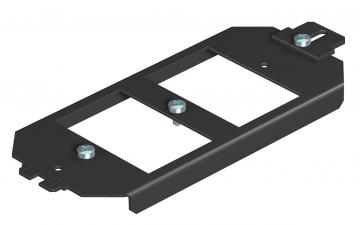

Soporte de montaje para soportes de datos, longitud de sistema 165 mm	MTU 2	7407836	Unidad	10 Unidad

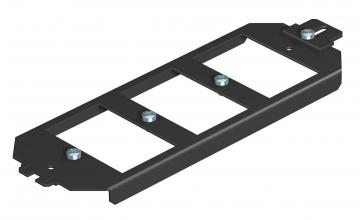

Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	10 Unidad

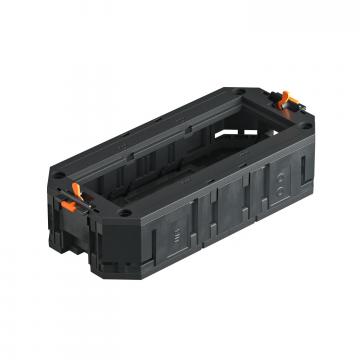

Soporte universal UT3, Modul 45®, longitud de sistema 165 mm	UT3 45 3	7408723	Unidad	5 Unidad

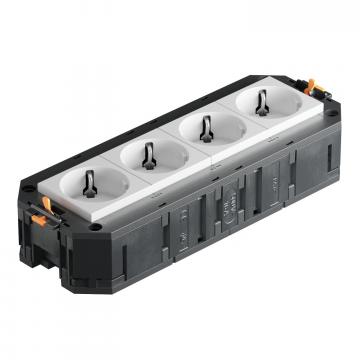

Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	5 Unidad
