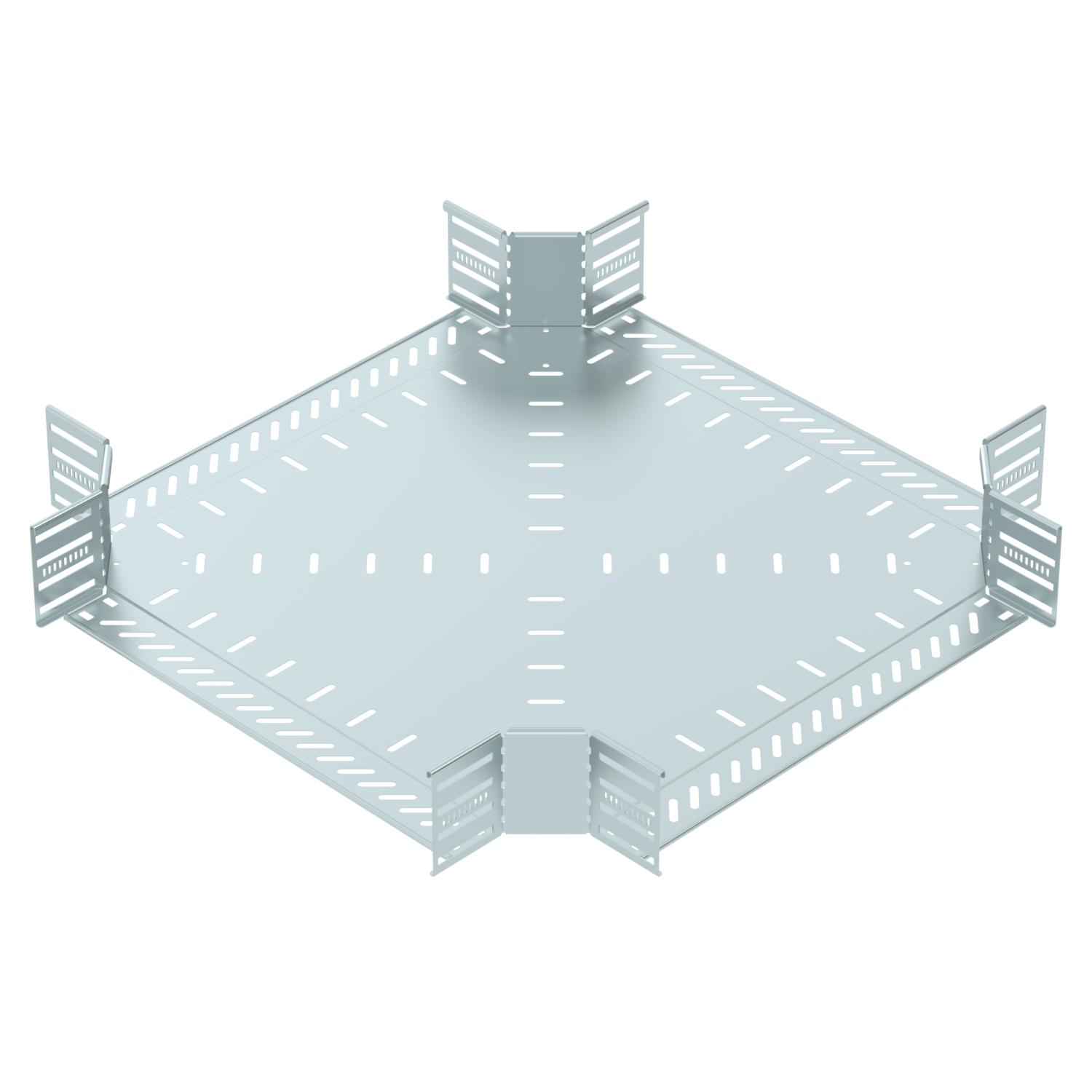

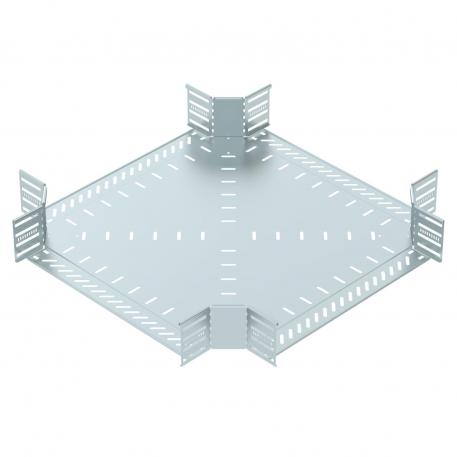

Cruce 110 FS
Código 7027361 | EAN 4012197338930
- Descripción de producto
-
Descripción de productoCruce para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 110 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
-
- Datos técnicos
-
Datos técnicos

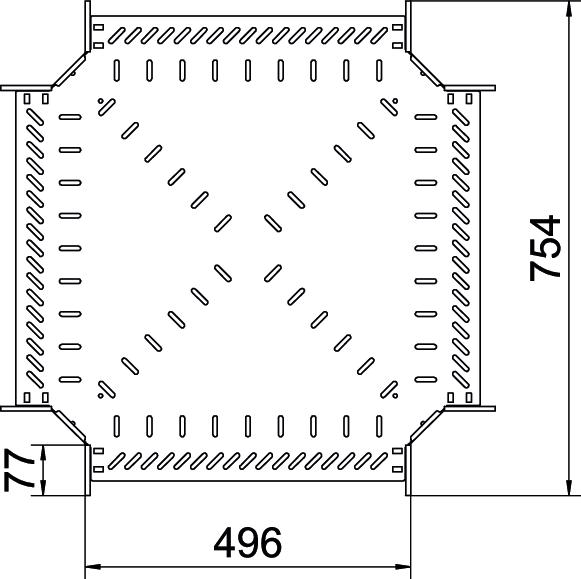

Acero inoxidable, barnizado no Altura 110 mm Ancho 500 mm Calibre maestro de agujeros OTAN no Color zinc Dimensión 110x500 Espesor 1,25 mm Espesor de chapa 1 mm Espesor del material de la chapa 1 mm Mantenimiento de función no Material Acero Medida B 500 mm Medida R 50 mm Modelo de unión conector integrado Número de tornillos recomendado 48 St. Rango de temperatura -20 °C Rango de temperatura máx. 120 °C Superficie Galvanizado en banda Tipo del conector del sistema portacables Atornillado/sujeto Tipo vano ancho no - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

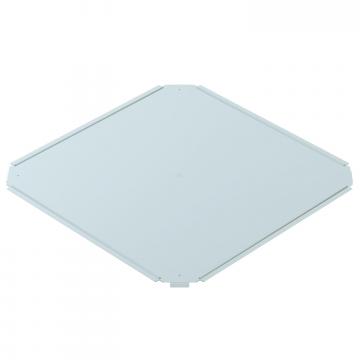

Tapa cruce FS
RKD 500 FS 7027808 1 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Abrazadera doble montaje piezas moldeadas A2
DOP A2 6035998 10 Unidad - Descargas
-
Hoja de datos RK 150 FS / 7027361 , 0.17MB , pdfDeclaración de conformidad UE RK 150 FS / 7027361 , 0.17MB , pdfREACH Declaración de conformidad RK 150 FS / 7027361 , 0.12MB , pdfRoHS Declaración de conformidad RK 150 FS / 7027361 , 0.13MB , pdfInstrucciones de montaje Rastbare Kabelrinnensysteme Magic , 11.35MB , pdfInstrucciones de montaje Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
