Cruce 85 FS
Código 7027331 | EAN 4012197338633
- Descripción de producto
-

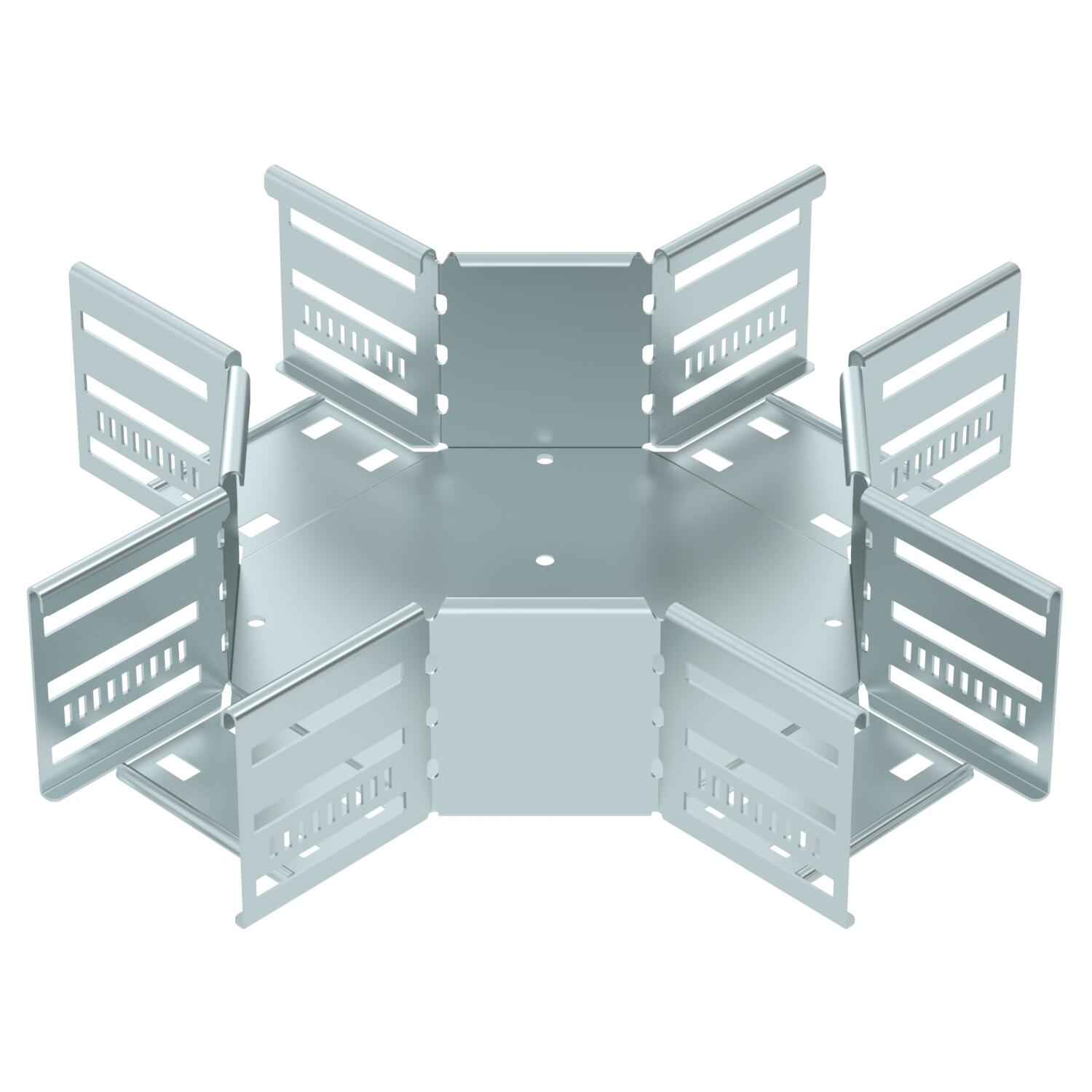

Descripción de productoCruce para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 85 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 85 mm Ancho 100 mm Calibre maestro de agujeros OTAN no Color zinc Dimensión 85x100 Espesor 1,25 mm Espesor de chapa 0,8 mm Espesor del material de la chapa 0,8 mm Huella de CO2 (GWP) Cradle-to-Gate 3,9358 kg CO2e / 1 Unidad Mantenimiento de función no Material Acero Medida B 100 mm Medida R 50 mm Modelo de unión conector integrado Número de tornillos recomendado 28 St. Rango de temperatura -20 °C Rango de temperatura máx. 120 °C Superficie Galvanizado en banda Tipo del conector del sistema portacables Atornillado/sujeto Tipo vano ancho no - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código

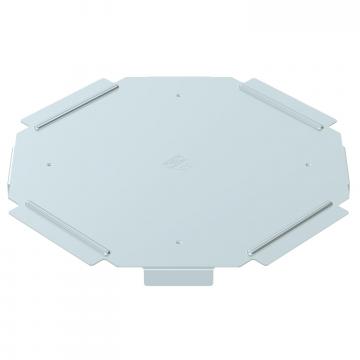

Tapa cruce FS
RKD 100 FS 7027800 Accesorios de montaje
Productos Tipo Código
Abrazadera doble montaje piezas moldeadas A2
DOP A2 6035998 - Descargas
-
Hoja de datos RK 810 FS / 7027331 , 0.18MB , pdfDeclaración de conformidad UE RK 810 FS / 7027331 , 0.13MB , pdfREACH Declaración de conformidad RK 810 FS / 7027331 , 0.12MB , pdfRoHS Declaración de conformidad RK 810 FS / 7027331 , 0.13MB , pdfInstrucciones de montaje Latchable Magic cable tray systems , 12.22MB , pdfInstrucciones de montaje Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
