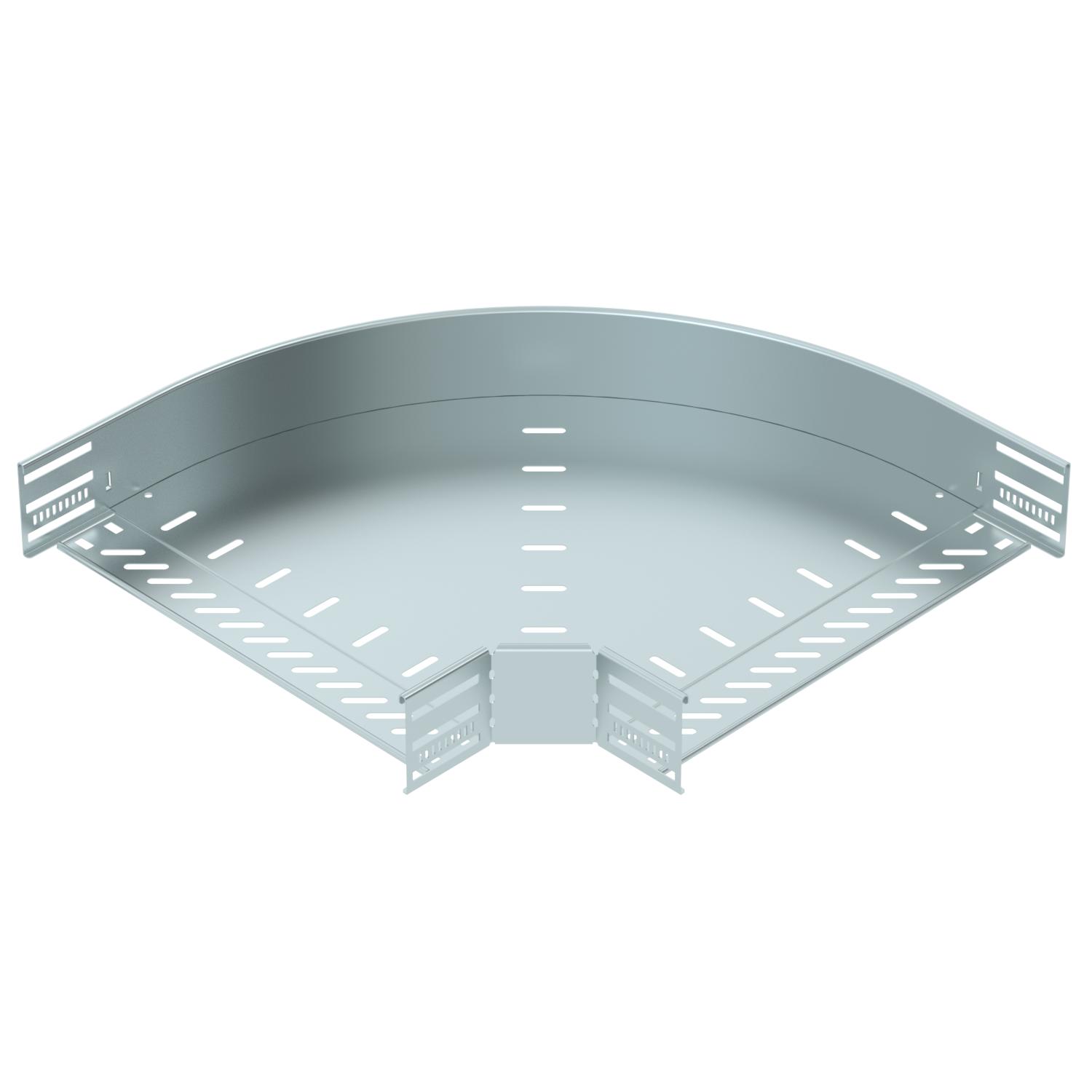

Curva de 90° 85 FS
Código 6036706 | EAN 4012197343477
- Descripción de producto
-
Descripción de productoCurva de 90° para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 85 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
-
- Datos técnicos
-
Datos técnicos

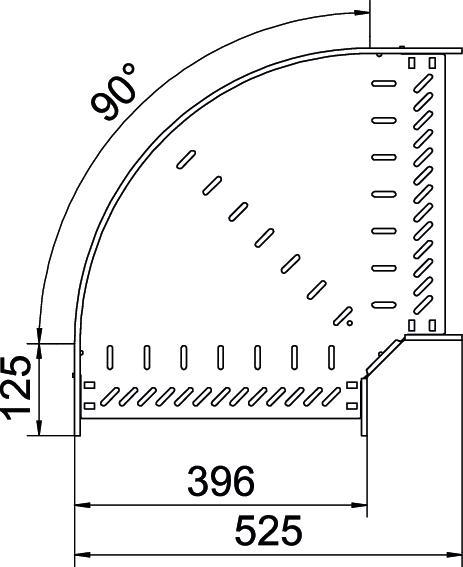

Acero inoxidable, barnizado no Altura 85 mm Ancho 400 mm Calibre maestro de agujeros OTAN no Cambio de dirección Horizontal Color zinc Con tapa no Dimensión 85x400 Espesor 1,25 mm Espesor de chapa 1 mm Espesor del material de la chapa 1 mm Forma constructiva Curva rígida Huella de CO2 (GWP) Cradle-to-Gate 9,1561 kg CO2e / 1 Unidad Mantenimiento de función no Material Acero Medida B 400 mm Medida R 50 mm Modelo de unión conector integrado Número de tornillos recomendado 18 St. Perforación de montaje en el suelo sí Perforación lateral sí Pliegue (ángulo) 90° Rango de temperatura -20 °C Rango de temperatura máx. 120 °C Superficie Galvanizado en banda Tipo del conector del sistema portacables Atornillado/sujeto Tipo vano ancho no - Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código
Tapa curva 90° FS
RBD 90 400 FS 6036908 Accesorios de montaje
Productos Tipo Código
Abrazadera doble montaje piezas moldeadas A2
DOP A2 6035998 - Descargas
-
Hoja de datos RB 90 840 FS / 6036706 , 0.19MB , pdfDeclaración de conformidad UE RB 90 840 FS / 6036706 , 0.13MB , pdfDeclaración de conformidad UK RB 90 840 FS / 6036706 , 0.09MB , pdfREACH Declaración de conformidad RB 90 840 FS / 6036706 , 0.12MB , pdfRoHS Declaración de conformidad RB 90 840 FS / 6036706 , 0.13MB , pdfInstrucciones de montaje Latchable Magic cable tray systems , 12.22MB , pdfInstrucciones de montaje Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
