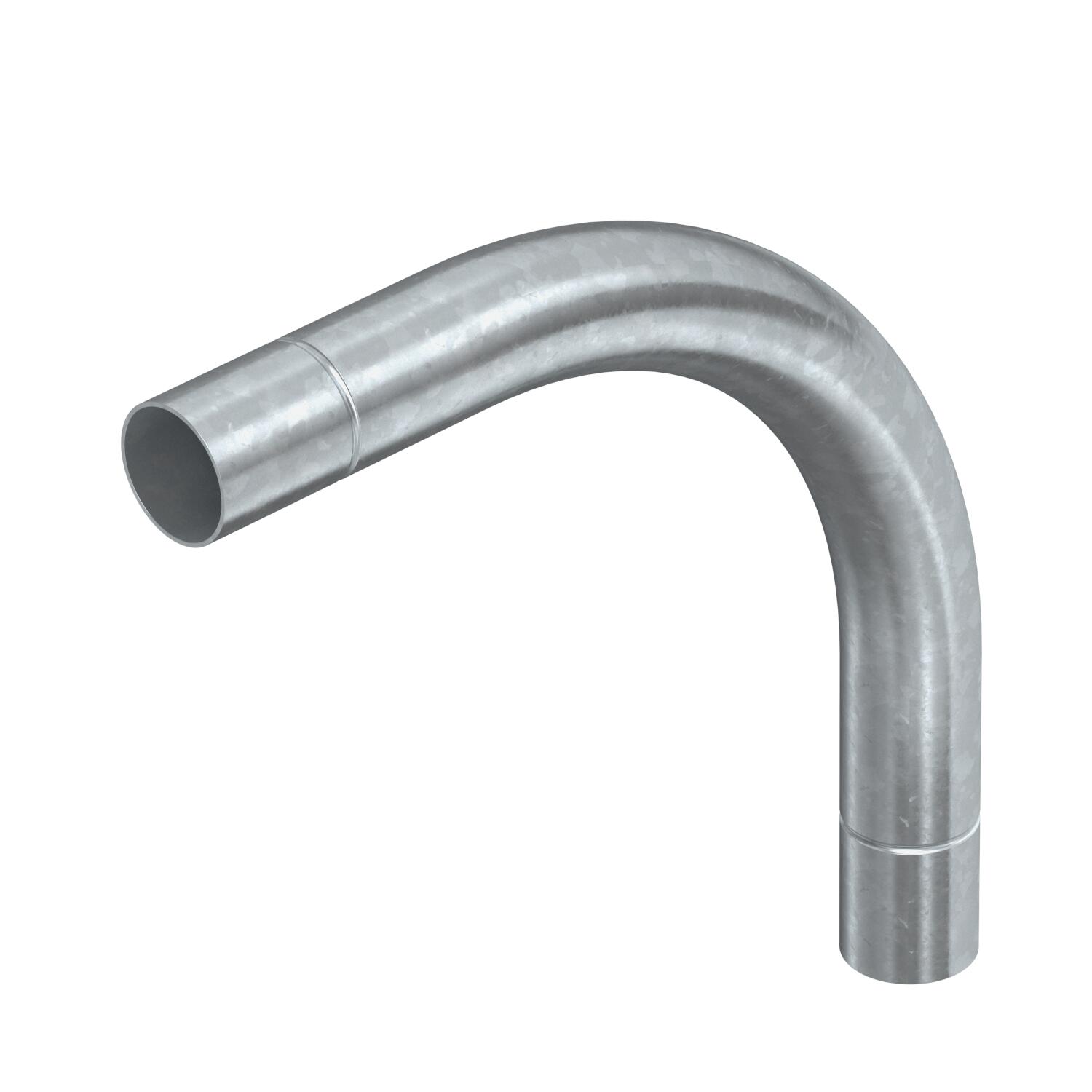

Curva de acero galvanizado en caliente, enchufable

Código / Tipo

Para diámetro de tubo nominal

Descripción de producto

Descripción de producto

Curva de 90° con manguitos moldeados para tubos de instalación eléctrica según EN 61386-1. Con pared interior sin rebabas.

Datos técnicos

Ángulo del codo	90 °
Con abertura de inspección y tapa	no
Con manguito	sí
De dos partes	no
Dimensión	Ø32mm
Flexible	no
Libre de halógenos	no
Material	Acero

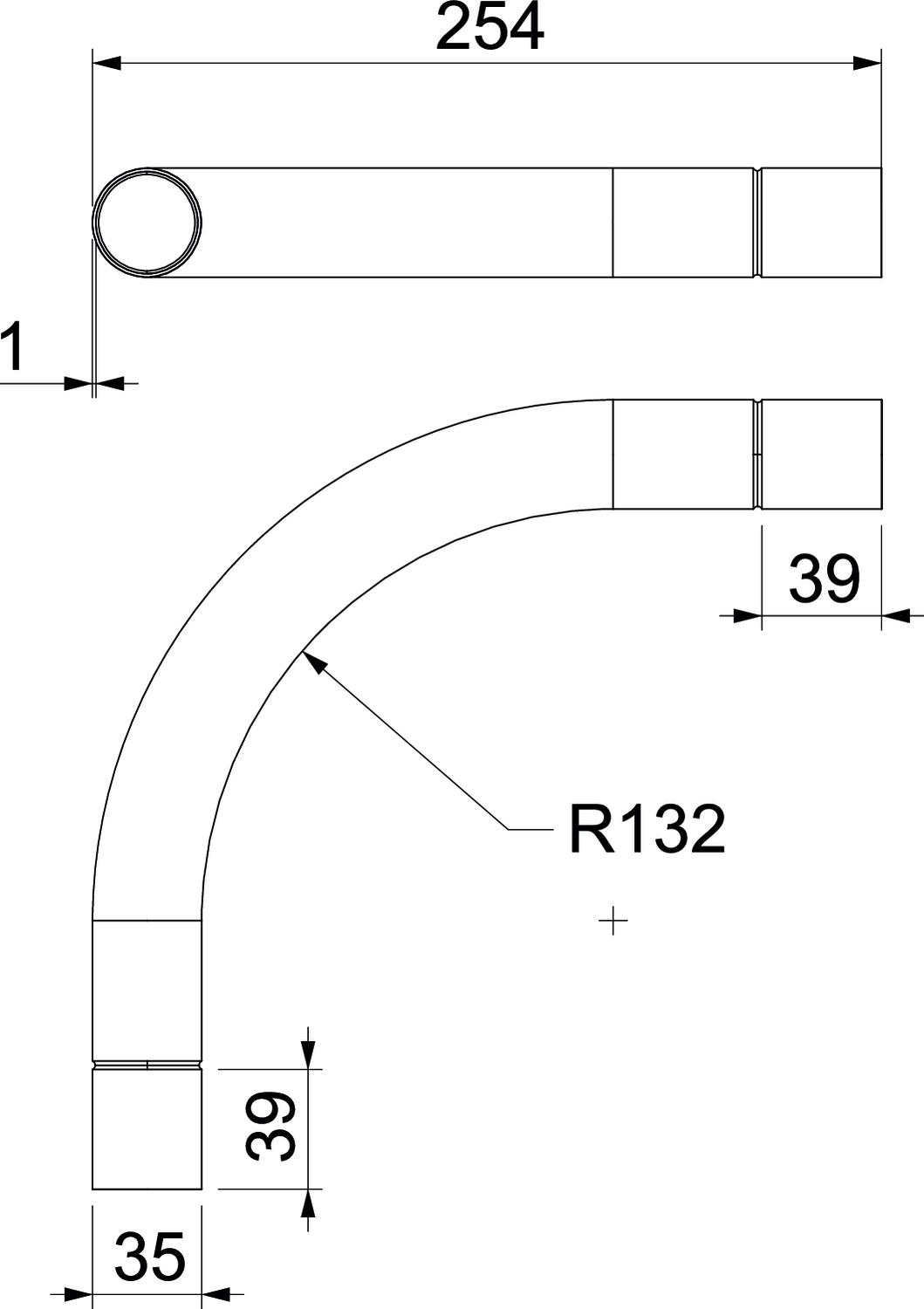

Medida A	86,5 mm
Medida B	254 mm
Medida D	35,1 mm
Medida d	32,7 mm

Medida l	40 mm
Medida m (mm)	M32
Medida R	150 mm
Medida t	1,2 mm
Para diámetro de tubo nominal	32 mm
Rango de temperatura	-45 °C
Rango de temperatura máx.	400 °C
Superficie	Galvanizado por inmersión en caliente
Superficie pulida	no
Superficie pulida	no
Versión	Clavija de enchufe

Todos los tipos

Tipo	Para diámetro de tubo nominal	Código	Cantidad	Mín. ud. de venta
SBN16 FT	50 mm	2046816	Unidad	15 Unidad
SBN20 FT	20 mm	2046817	Unidad	25 Unidad
SBN25 FT	25 mm	2046818	Unidad	25 Unidad
SBN32 FT	32 mm	2046819	Unidad	20 Unidad
SBN40 FT	40 mm	2046820	Unidad	15 Unidad
SBN50 FT	50 mm	2046821	Unidad	5 Unidad
SBN63 FT	63 mm	2046822	Unidad	3 Unidad
