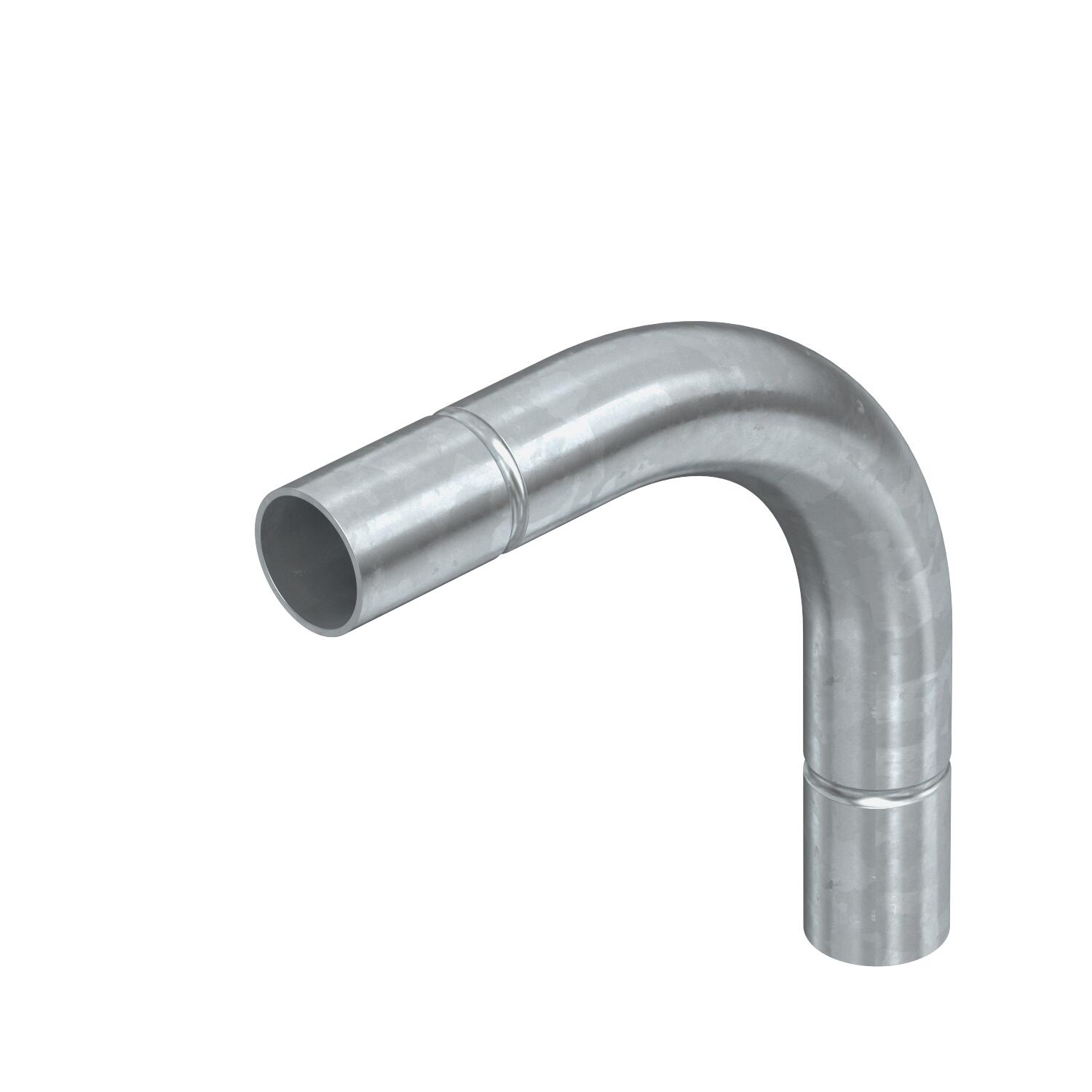

Curva de acero galvanizado en caliente, enchufable

Código 2046816 | EAN 4012196387953

Descripción de producto
Descripción de producto
Curva de 90° con manguitos moldeados para tubos de instalación eléctrica según EN 61386-1. Con pared interior sin rebabas.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E90
Datos técnicos

Datos técnicos

Ángulo del codo 90 °
Con abertura de inspección y tapa no
Con manguito
De dos partes no
Dimensión Ø16mm
Flexible no
Libre de halógenos no
Material Acero

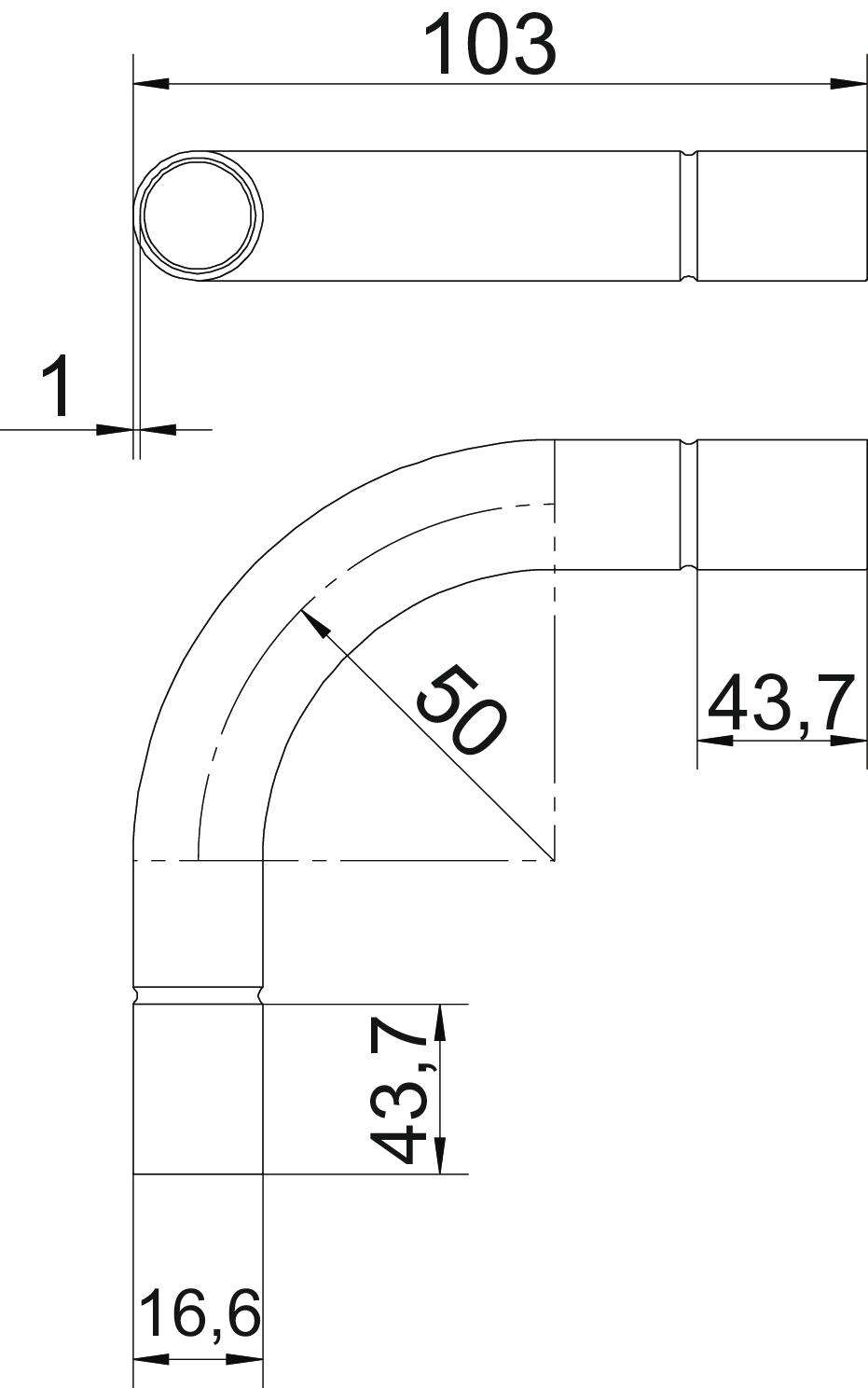

Medida A 43,7 mm
Medida B 103 mm
Medida d 16,6 mm
Medida D 18,6 mm
Medida l 25 mm
Medida m (mm) M16
Medida R 50 mm
Medida t 1 mm
Para diámetro de tubo nominal 50 mm
Rango de temperatura -45 °C
Rango de temperatura máx. 400 °C
Superficie Galvanizado por inmersión en caliente
Superficie pulida no
Superficie pulida no
Versión Clavija de enchufe
Todos los tipos

Todos los tipos

Tipo Para diámetro de tubo nominal Código Cantidad Mín. ud. de venta
SBN16 FT 50 mm 2046816
15 Unidad
SBN20 FT 20 mm 2046817
25 Unidad
SBN25 FT 25 mm 2046818
25 Unidad
SBN32 FT 32 mm 2046819
20 Unidad
SBN40 FT 40 mm 2046820
15 Unidad
SBN50 FT 50 mm 2046821
5 Unidad
SBN63 FT 63 mm 2046822
3 Unidad
