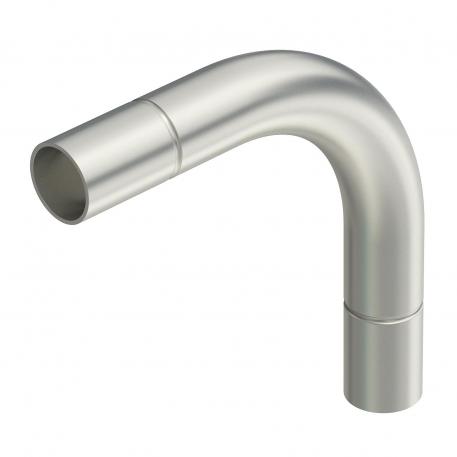

Curva de tubo de acero inoxidable V4A, enchufable

Código 2046762 | EAN 4012195924111

Descripción de producto
Descripción de producto
Curva de 90° con manguitos moldeados para tubos de instalación eléctrica según EN 61386-1. Con pared interior sin rebabas.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E90
Datos técnicos

Datos técnicos

Ángulo del codo 90 °
Con abertura de inspección y tapa no
Con manguito
De dos partes no
Dimensión Ø25mm
Flexible no
Libre de halógenos no
Material Acero inoxidable 1.4571

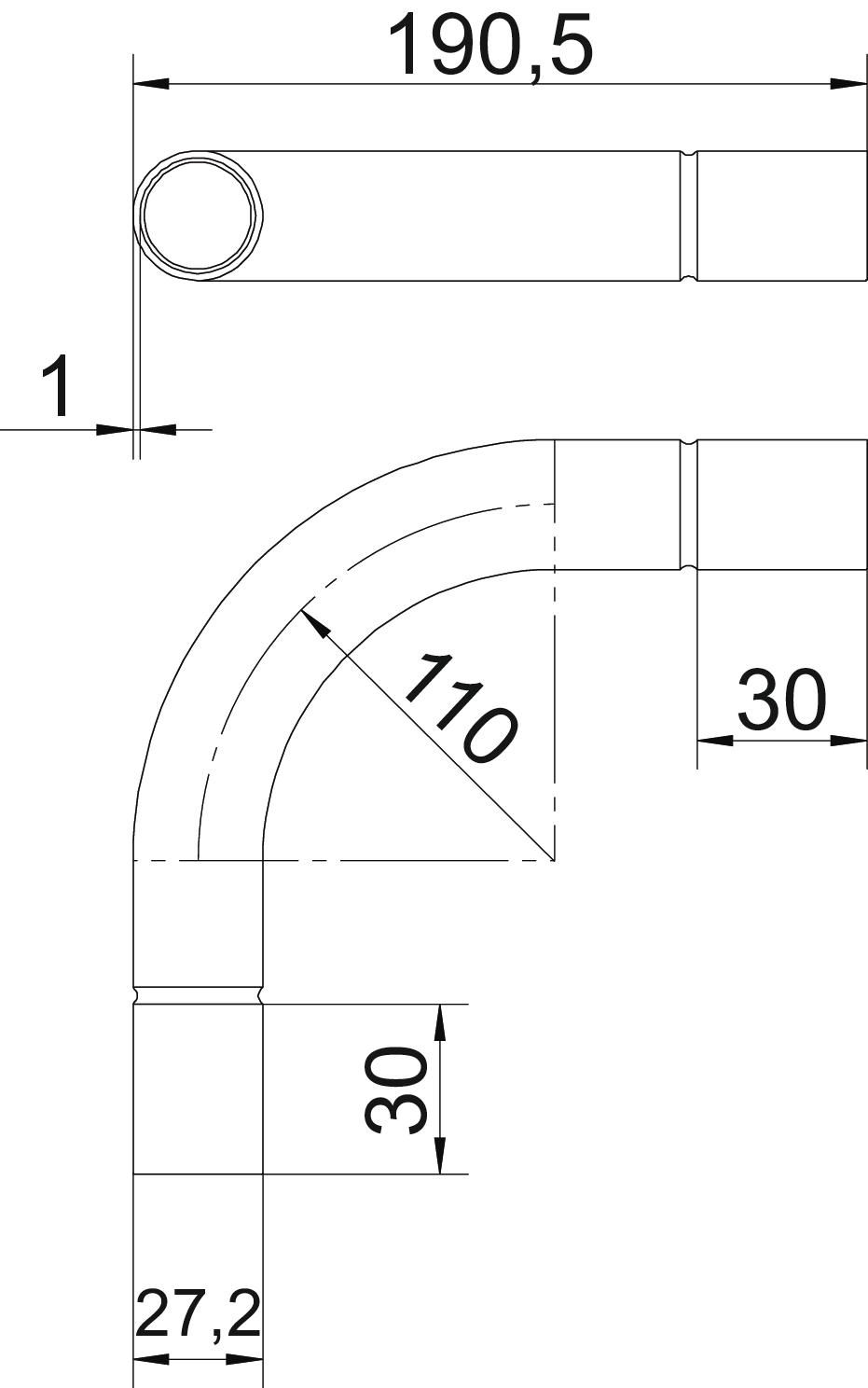

Medida A 40 mm
Medida B 190,5 mm
Medida D 27,2 mm
Medida d 25,2 mm
Medida l 30 mm
Medida m (mm) M25
Medida R 110 mm
Medida t 1 mm
Para diámetro de tubo nominal 25 mm
Rango de temperatura -45 °C
Rango de temperatura máx. 400 °C
Superficie Pulido, con tratamiento posterior
Superficie pulida no
Superficie pulida
Versión Clavija de enchufe
Todos los tipos

Todos los tipos

Tipo Para diámetro de tubo nominal Código Cantidad Mín. ud. de venta
SB16W A4 16 mm 2046760
5 Unidad
SB20W A4 20 mm 2046761
10 Unidad
SB25W A4 25 mm 2046762
10 Unidad
SB32W A4 32 mm 2046763
10 Unidad
SB40W A4 40 mm 2046764
5 Unidad
SB50W A4 50 mm 2046765
5 Unidad
SB63W A4 63 mm 2046766
3 Unidad
Descargas

Descargar

REACH Declaración de conformidad SB25W A4 / 2046762 , 0.12MB , pdf
RoHS Declaración de conformidad SB25W A4 / 2046762 , 0.12MB , pdf

SB25W A4 / 2046762
Descargar
