Descargador combinado fotovoltaico V25, 900 V DC con señalización remota
Código 5097448 | EAN 4012195709121
- Descripción de producto
-
Descripción de producto

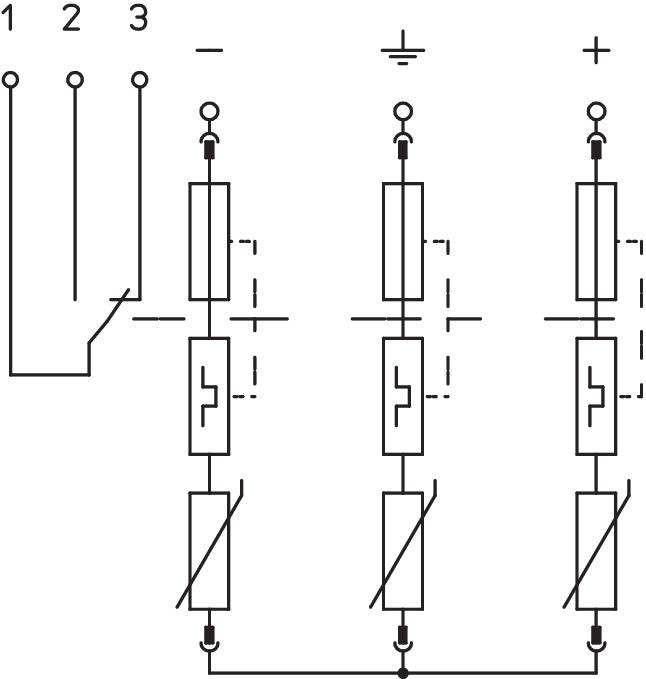

V25 descargador combinado tipo 1+2 para instalaciones fotovoltaicas con contacto de señalización remota como inversor libre de potencial
• Unidad completa con descargador de varistores enchufable con dispositivo seccionador
• Conexión en estrella a prueba de fallos según VDE 0100-712 (EN 50539-12)
• Conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 7 kA (10/350) y 50 kA (8/20) por polo
• Nivel de protección bajo en CC: < 3,0 kV y Uoc máx. = 900 V CC
• Con indicación visual de funcionamiento para el uso en armarios de distribución
Aplicación: Instalaciones fotovoltaicas con o sin sistema aislado de protección contra rayos
-
- Datos técnicos
-
Datos técnicos
Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Con riesgo de emisión de chispas no Corriente de impulso de rayo (10/350 μs) 7 kA Dimensión 900V DC Estructura de red CC Estructura de red CC sí Estructura de red IT no Estructura de red otros no Estructura de red TN no Estructura de red TN-C no Estructura de red TN-C-S no Estructura de red TN-S no Estructura de red TT no Intensidad nominal de descarga (8/20 µs) 30 kA Intensidad nominal de descarga (8/20 µs) [L-N] 30 kA LPZ 0→2 Máx. protección previa por fusibles 160 A Máxima corriente de descarga (8/20 μs) 50 kA Máxima tensión de funcionamiento CC 900 Modelo de polos 3 Modo de montaje Raíl simétrico 35 mm Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm² Señalización en el dispositivo Visual Señalización remota sí SPD según IEC 61643-1 clase I+II Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tiempo de reacción <25 ns Tipo de línea para dispositivos de protección contra sobretensiones Línea eléctrica CC (PV) Versión 3 polos para sistemas fotovoltaicos con señalización remota Posibilidades de conexión
Contactos FM Contacto inversor Máx. protección contra sobrecorrientes del lado de la red 160 Sección transversal de conductor rígido (unifilar/multifilar) mín. 2,5 mm² - Todos los tipos
