Descargador combinado V20, de 2 polos 150 V 2 | 150 | IP20

Descargador combinado V20, de 2 polos 150 V

Código 5095152 | EAN 4012196159772

Código / Tipo

Modelo de polos

Máxima tensión de funcionamiento CA	150 V

Clase de protección	IP20

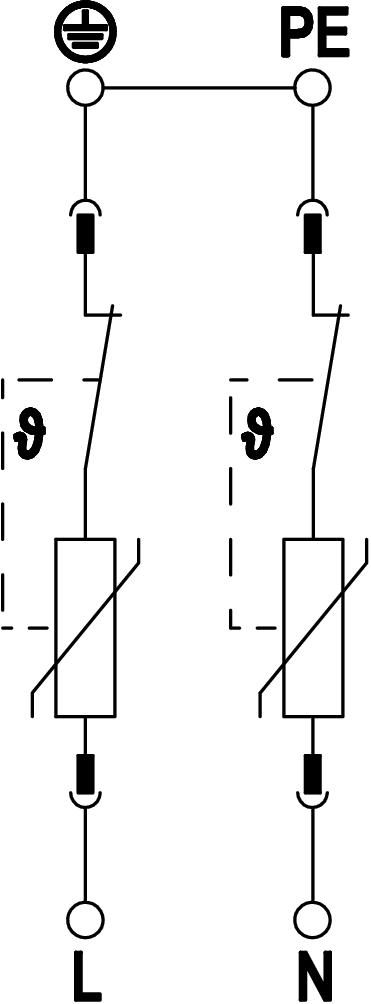

Descripción de producto

Descripción de producto

Descargador de sobretensiones tipo 2

• Para conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga hasta 40 kA (8/20) por polo mediante varistores de alto rendimiento
• Descargador enchufable modular con dispositivo seccionador e indicación visual de estado
• Función de retención con protección contra vibraciones y codificación de tensión
• Plástico según UL 94 V-0
• Los modelos con señalización remota disponen de un contacto inversor libre de potencial

Aplicación: conexión equipotencial para cuadros de distribución y subestaciones.

Datos técnicos

Datos técnicos

Autorizaciones	VDE
Categoría de pruebas tipo 2	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2
Con riesgo de emisión de chispas	no
Corriente de impulso de descarga (8/20 µs) [total]	80 kA
Dimensión	150V
Distancia mínima	1,5 mm
Estructura de red	Otros
Estructura de red TN	sí
Estructura de red TN-C	sí
Fusible previo integrado	no
Intensidad nominal de descarga (8/20 µs)	20 kA
Intensidad nominal de descarga (8/20 µs) [L-N]	20 kA
Material de la carcasa	PA UL 94 V-0
Máx. protección contra sobrecorrientes del lado de la red	160 A gL/gG
Máx. protección previa por fusibles	160 A
Máxima corriente de descarga (8/20 μs)	40 kA
Máxima corriente de descarga (8/20 μs) [L-N]	40 kA
Máxima tensión de funcionamiento CA	150 V
Modelo de polos	2
Modo de montaje	Raíl simétrico 35 mm
Nivel de protección [L-N]	≤0,8
Número de polos	2
Par de giro	4 Nm

Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red	50 kA eff
Resistente a cortocircuito	sí
Sección transversal de conductor flexible (de hilo fino) máx.	35 mm²
Sección transversal de conductor flexible (de hilo fino) máx.	2 AWG
Sección transversal de conductor flexible (de hilo fino) míin.	1,5 mm²
Sección transversal de conductor flexible (de hilo fino) míin.	16 AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.	2 AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	1,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	16 AWG
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II
SPD según UL 1449	Tipo 4
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tensión máxima de funcionamiento (L-N)	150 V
Tensión nominal CA (50 / 60 Hz)	120 V
Tensión residual [L-N] @ 1 kA	0,5 kV
Tensión residual [L-N] @ 5 kA	0,6 kV
Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min	230 V
Tensión transitoria (TOV) [L-N] - withstand mode - 5 s	175 V
Tiempo de reacción	<25 ns
Tipo de línea para dispositivos de protección contra sobretensiones	Línea eléctrica CA
