- Descripción de producto
-

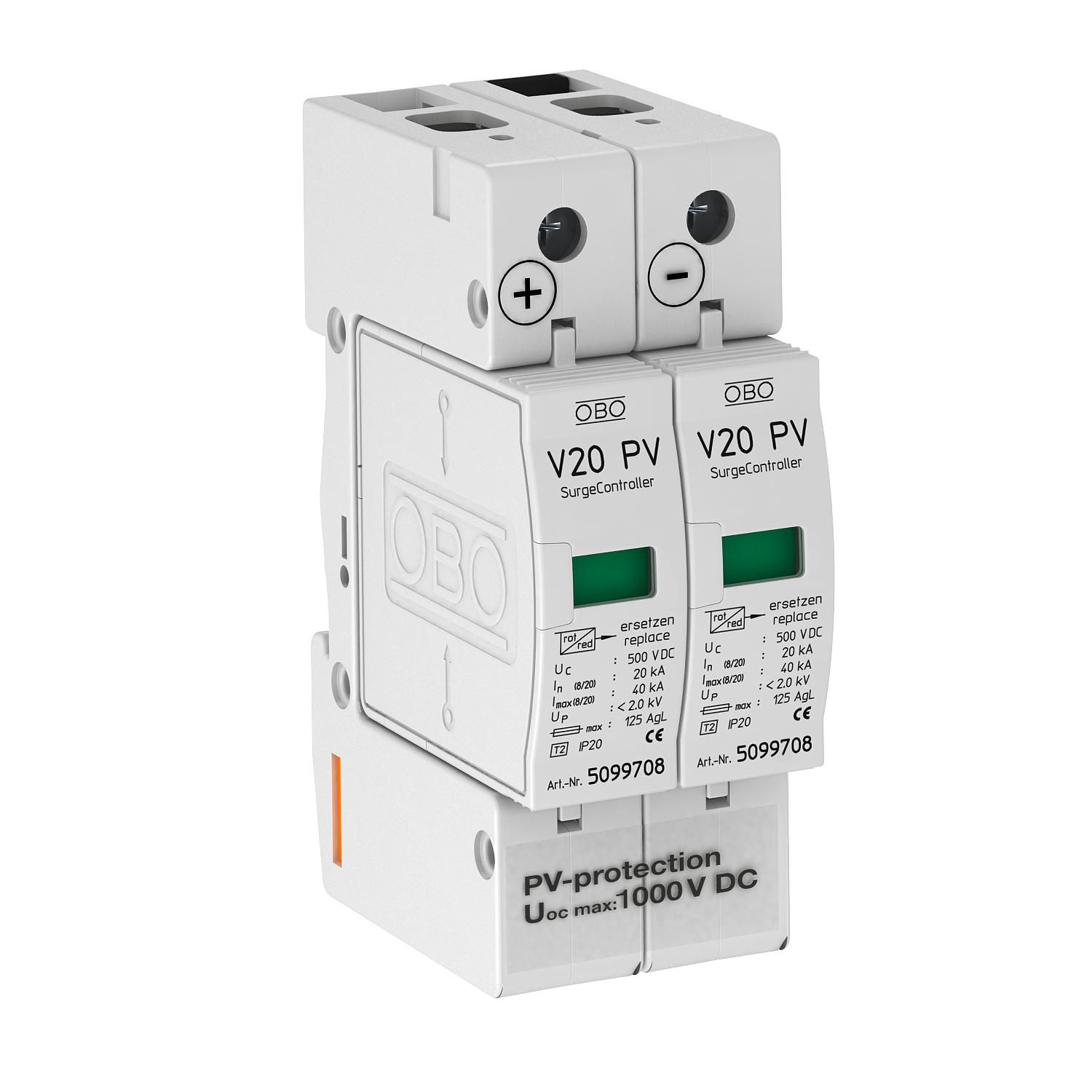

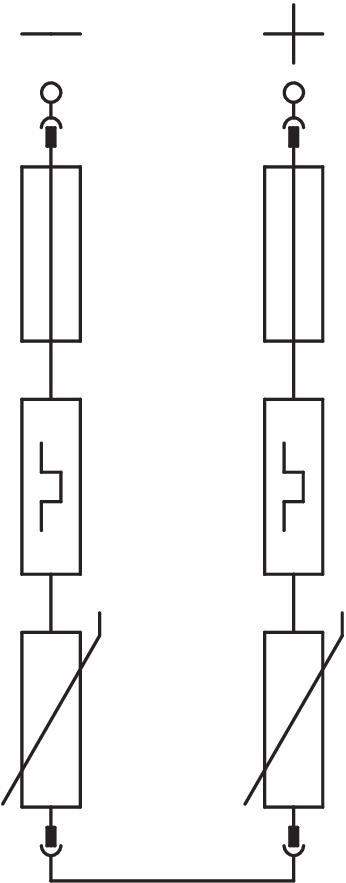

Descripción de productoDescargador de sobretensiones tipo 2 para instalaciones fotovoltaicas
• Conexión en estrella a prueba de fallos para utilizar según VDE 0100-712 (IEC 60364-7-712)
• Para la conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 40 kA (8/20) por polo
• Bajo nivel de protección en DC: <4,0 kV (Uoc máx. = 1000 V cc)
• Descargador a base de varistores de óxido de cinc encapsulado y sin gaseo, para instalar en armarios de distribución
Aplicación: en instalaciones fotovoltaicas con o sin sistema de protección contra descargas atmosféricas.

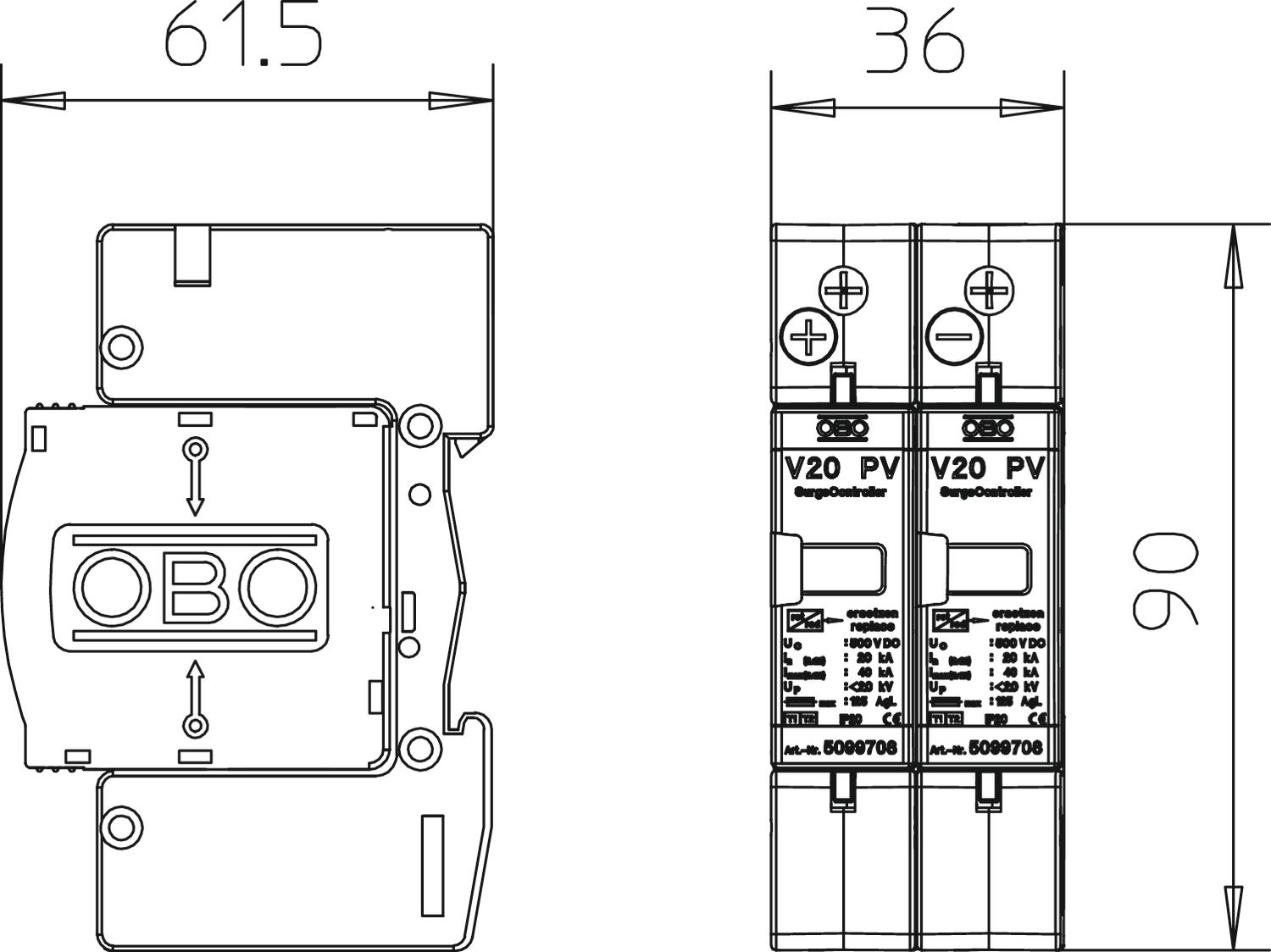

- Datos técnicos
-
Datos técnicos
Categoría de pruebas tipo 2 sí Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 2 Con riesgo de emisión de chispas no Dimensión 1000V DC Estructura de red Otros Estructura de red CC sí Intensidad nominal de descarga (8/20 µs) 20 kA LPZ 1→2 Máx. protección contra sobrecorrientes del lado de la red 125 Máx. protección previa por fusibles 125 A Máxima corriente de descarga (8/20 μs) 40 kA Máxima tensión de funcionamiento CC 1000 V Modelo de polos 2 Modo de montaje Raíl simétrico 35 mm Sección transversal de conductor flexible (de hilo fino) míin. 25 mm² Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm² Sección transversal de conductor rígido (unifilar/multifilar) mín. 2,5 mm² Señalización en el dispositivo Visual Señalización remota no SPD según IEC 61643-1 clase II Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tiempo de reacción <25 ns Versión Bipolar para sistemas fotovoltaicos puestos a tierra - Todos los tipos
