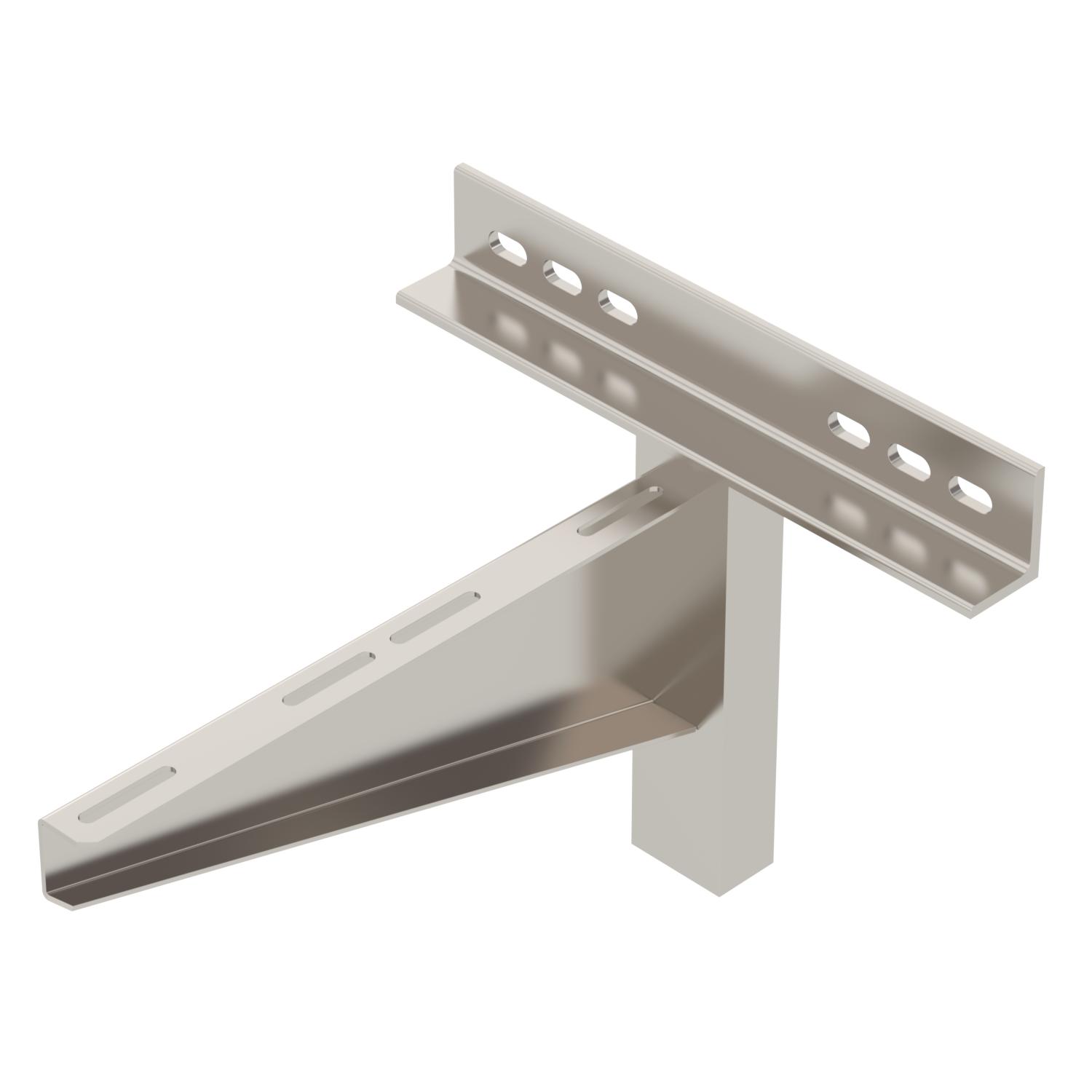

Escuadra para pared y soporte de sujeción AWSS A4
Código 6417975 | EAN 4012196803958
- Descripción de producto
-
Descripción de producto
Escuadra de pared reforzada.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Diámetro del agujero 14 mm Dimensión B410mm F en kN 10 kN Mantenimiento de función no Material Acero inoxidable 1.4571 Superficie Pulido, con tratamiento posterior Versión Escuadra de pared Dimensiones
Altura 335 mm Ancho 410 mm Longitud 400 mm Medida A 400 mm Medida B 410 mm Medida b 160 mm Medida b1 240 mm Medida b2 320 mm Medida H 335 mm Datos técnicos

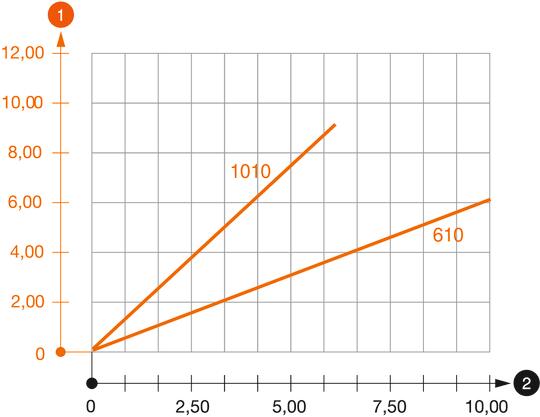

Diagrama de carga escuadra tipo AWSS
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada A4
FRSB 6x12 A4 6406142 100 Unidad - Descargas
-
