Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R9, acero inoxidable 105 | 155 | 20 | 105 | R9

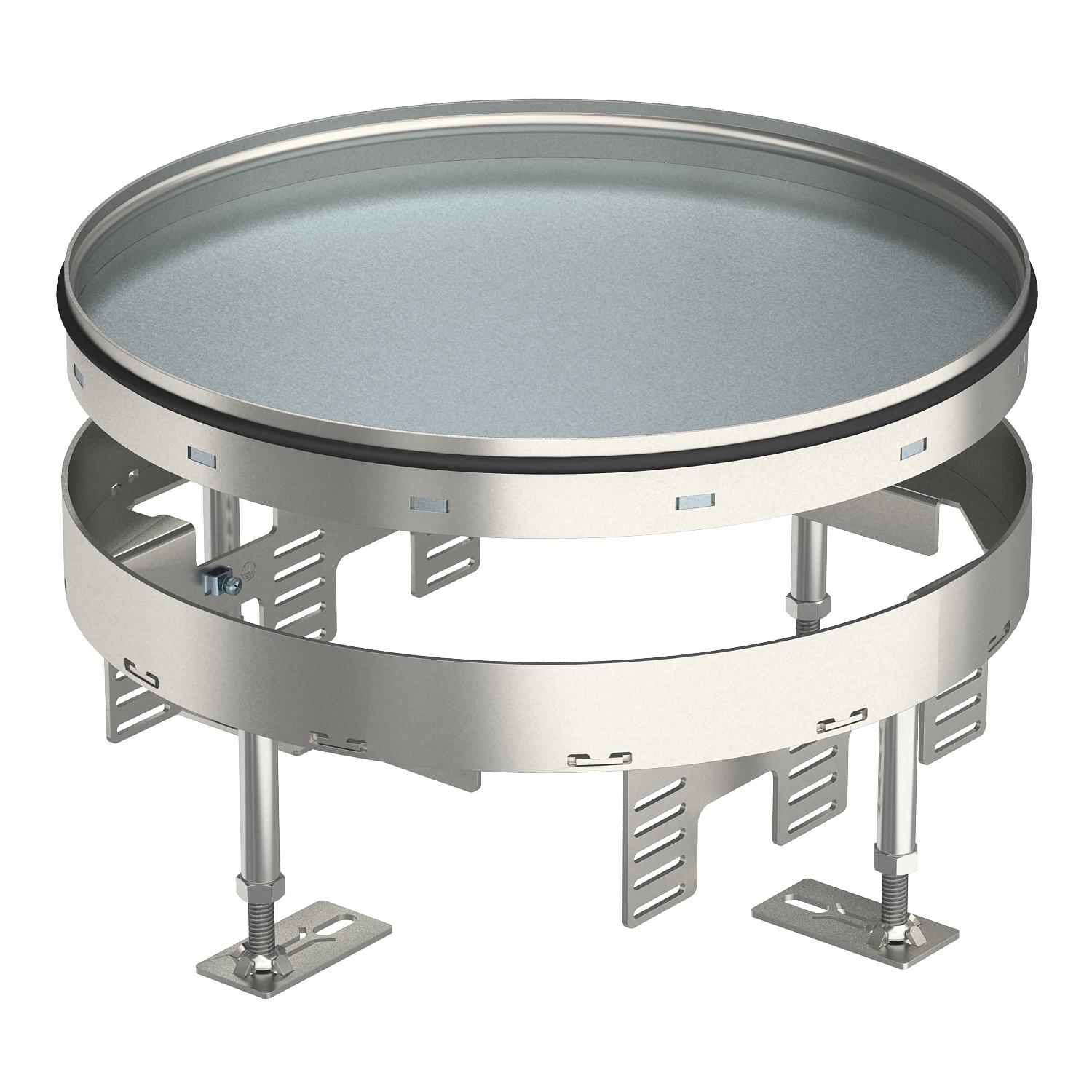

Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R9, acero inoxidable

Código 7409112 | EAN 4012195868378

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	R9

Descripción de producto

Descripción de producto

Tapa y marco redondos para cargas pesadas, versión ciega, de tamaño R9, para practicar una abertura de revisión en sistemas de canalización y en suelos técnicos y huecos, para pavimentos que precisan una limpieza en seco o con agua. Clase de carga 2 hasta 20 kN. Sólo son apropiados para pavimentos pulidos.

Caja de alta resistencia ajustable en altura con cuerpo de tubo con una capacidad de carga de 2 a 20 kN, 3 compartimentos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.
Caja para cargas pesadas redonda nivelable como caja ciega para crear abertura para revisiones. Para la instalación en sistemas de canalización, suelos técnicos y suelos huecos en suelos que requieren limpieza en seco o con agua, en zonas interiores. Clase de carga 2 hasta 20 kN.

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	105 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Clase de carga pesada	20 kN (OBO SL2)
Cuidados del suelo	húmedo
Desacoplable	no

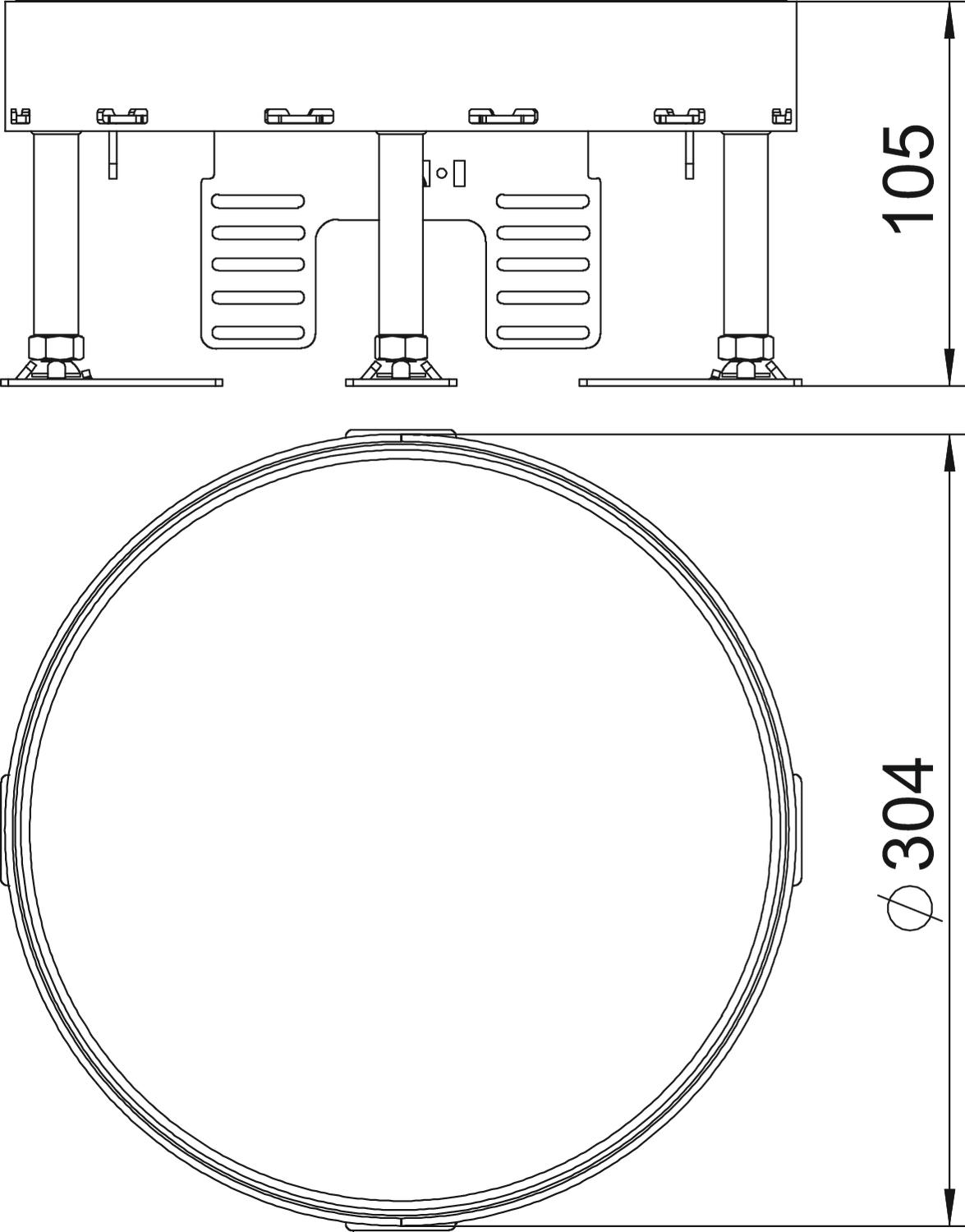

Diámetro de montaje	305
Dimensión	Ø305mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP00
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10

Huella de CO2 (GWP) Cradle-to-Gate	22,842 kg CO2e / 1 Unidad
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	105 mm
Material	Acero inoxidable 1.4301
Medida h	105 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	sí
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKR2 9SL2 V2 20	105 mm	155 mm	20 mm	105 mm	R9	7409112	Unidad	1 Unidad
RKR2 9SL2 V2 25	109 mm	159 mm	25 mm	109 mm	R9	7409114	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	1 Unidad de embalaje
Cubierta de protección acústica	SRS 4	7405798	Unidad	4 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal R9	SK RKR9	7404376	Unidad	1 Unidad
Tapa de montaje de alta resistencia para UZD 350, tamaño nominal R9	DUG 350-3 R9SL	7401416	Unidad	1 Unidad
