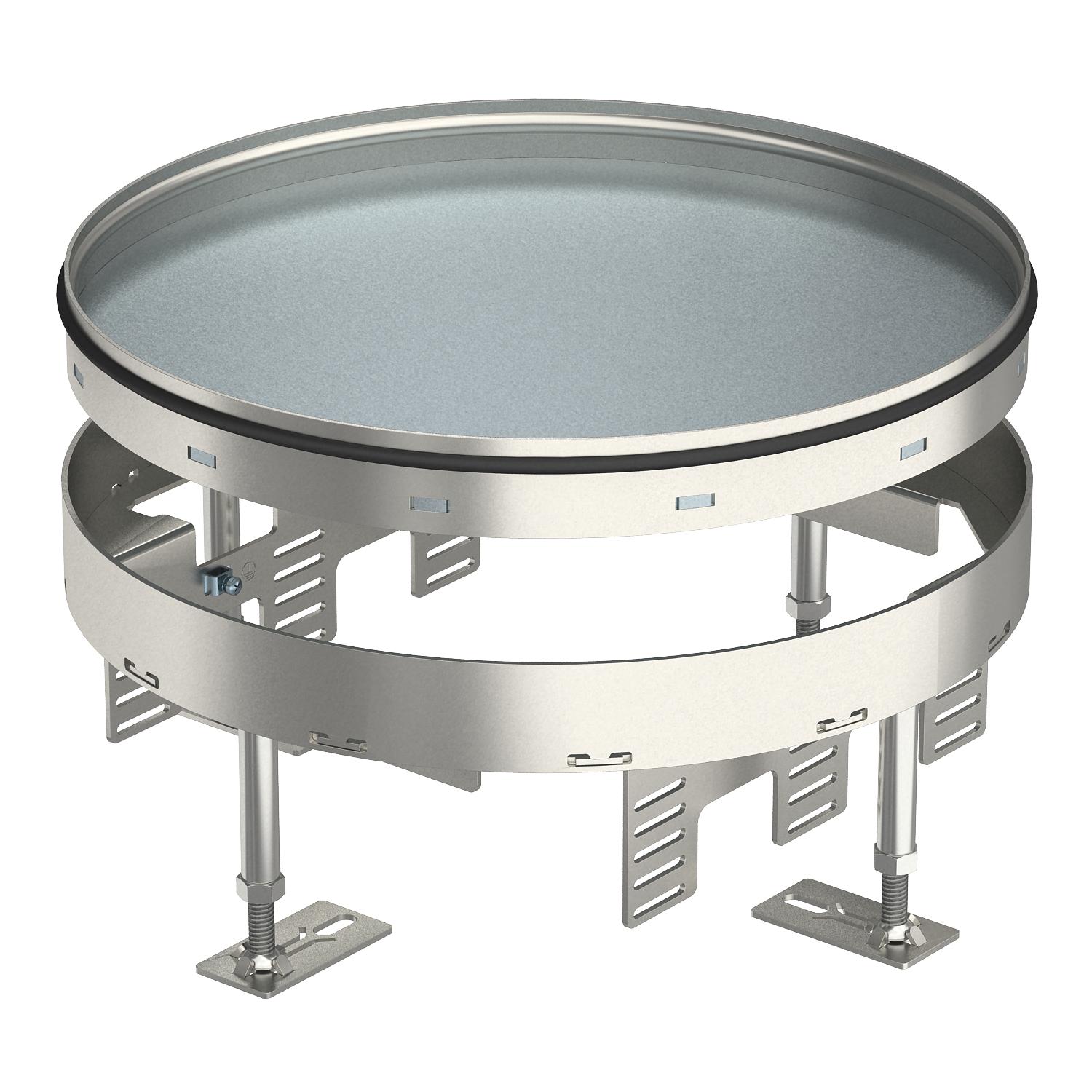

Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R9, acero inoxidable 109 | 159 | 25 | 109 | R9

Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R9, acero inoxidable

Código 7409114 | EAN 4012195868385

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	R9

Descripción de producto

Descripción de producto

Tapa y marco redondos para cargas pesadas, versión ciega, de tamaño R9, para practicar una abertura de revisión en sistemas de canalización y en suelos técnicos y huecos, para pavimentos que precisan una limpieza en seco o con agua. Clase de carga 2 hasta 20 kN. Sólo son apropiados para pavimentos pulidos.

Caja de alta resistencia ajustable en altura con cuerpo de tubo con una capacidad de carga de 2 a 20 kN, 3 compartimentos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.

Datos técnicos

Datos técnicos

Altura del piso máx.	159 mm
Altura del piso mín.	109 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Clase de carga pesada	20 kN (OBO SL2)
Cuidados del suelo	húmedo
Desacoplable	no
Diámetro de montaje	305

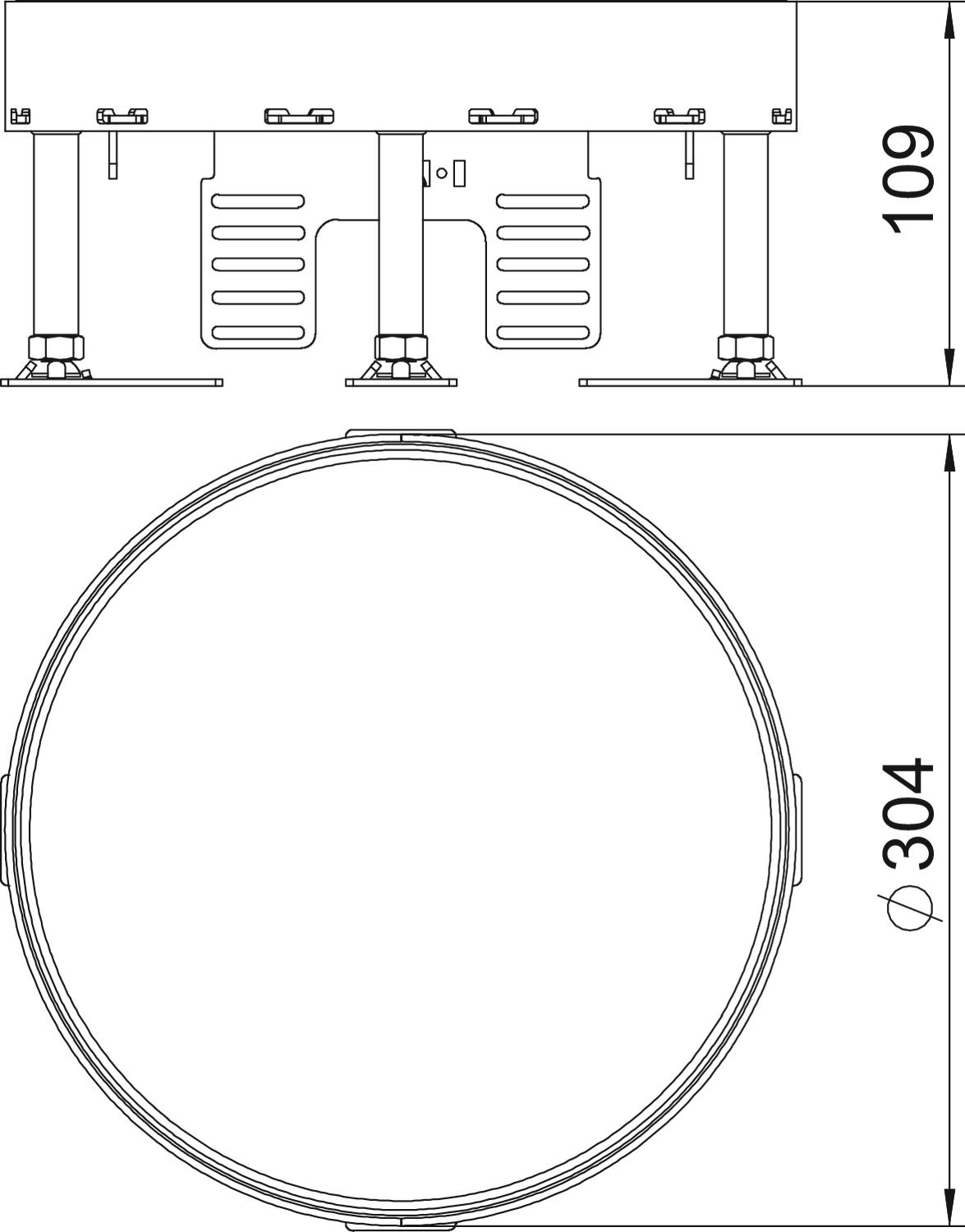

Dimensión	Ø305mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP00
Grado de protección (IP) si no se está utilizando	IP44

Grado de protección código IK	IK10
Margen de nivelación máx.	159 mm
Margen de nivelación mín.	109 mm
Material	Acero inoxidable 1.4301
Medida h	109 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	sí
Profundidad de montaje	109 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo
