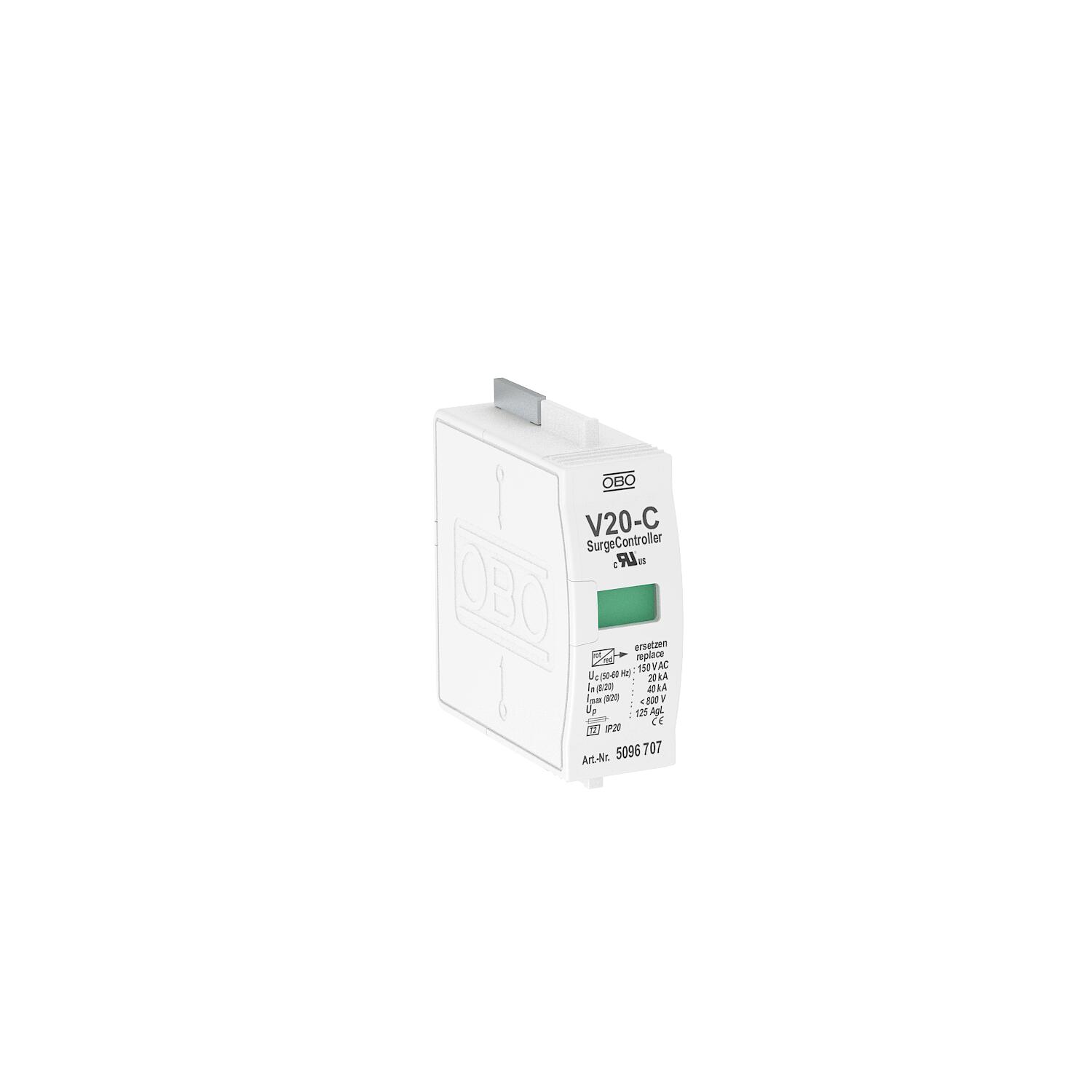

Parte activa descargador de sobretensiones 150 V 1 | 150 | IP20

Parte activa descargador de sobretensiones 150 V

Código 5096707 | EAN 4012195519133

Código / Tipo

Modelo de polos	1

Máxima tensión de funcionamiento CA

Clase de protección	IP20

Descripción de producto

Descripción de producto

Parte activa - Descargador de sobretensiones tipo 2

• Parte activa enchufable separable del zócalo sin necesidad de herramientas
• Incl. dispositivo seccionador térmico, e indicación visual de averías
• Mantiene una elevada capacidad de conducción de la corriente durante toda su larga vida útil
* Completo = Parte activa y zócalo

Datos técnicos

Datos técnicos

Categoría de pruebas tipo 2	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2
Con riesgo de emisión de chispas	no
Corriente de impulso de descarga (8/20 µs) [total]	20 kA
Dimensión	150V
Estructura de red	TN
Fusible previo integrado	no
Intensidad nominal de descarga (8/20 µs)	20 kA
Intensidad nominal de descarga (8/20 µs) [L-N]	20 kA
LPZ	1→2
Máx. protección contra sobrecorrientes del lado de la red	125
Máx. protección previa por fusibles	125 A
Máxima corriente de descarga (8/20 μs)	40 kA
Máxima tensión de funcionamiento CA	150

Máxima tensión de funcionamiento CC	200
Modelo de polos	1
Modo de montaje	en elemento base
Sección transversal de conductor flexible (de hilo fino) míin.	25 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	2,5 mm²
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tensión nominal CA (50 / 60 Hz)	130 V
Tiempo de reacción	<25 ns
Versión	1 polo parte activa; 150V

Todos los tipos

Todos los tipos

Tipo	Modelo de polos	Máxima tensión de funcionamiento CA	Clase de protección	Código	Cantidad	Mín. ud. de venta
V20-C 0-150	1	150	IP20	5096707	Unidad	1 Unidad
V20-C 0-75	1	75	IP20	5099579	Unidad	1 Unidad
V20-C 0-280	1	280	IP20	5099609	Unidad	1 Unidad
V20-C 0-550	1	550	IP20	5099617	Unidad	1 Unidad
V20-C 0-440	1	440	IP20	5099706	Unidad	1 Unidad
V20-B+C 0-320	1	320	IP20	5099847	Unidad	1 Unidad
V20-C 0-320	1	320	IP20	5099848	Unidad	1 Unidad
V20-C 0-335	1	335	IP20	5099850	Unidad	1 Unidad
