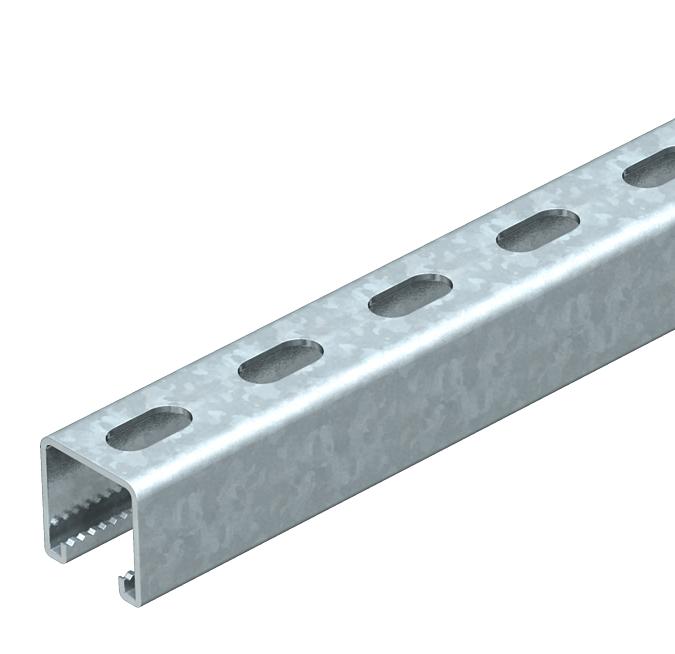

Perfil de montaje MS4141, ranura de 22 mm, FT, perforado

Código 1122525 | EAN 4012195486251

41 mm
41 mm
2,5 mm
Galvanizado por inmersión en caliente
Descripción de producto

Descripción de producto

Perfiles C para cargas pesadas para la instalación individual de construcciones portantes para, p. ej., bandejas portacables o como consola para armarios eléctricos. También utilizable para el cableado, en combinación con abrazaderas sobre perfil con patillas tipo U.
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Abrazadera sobre perfil en C con ancho de ranura 18-22 mm.
  • Ancho de ranura 22 mm
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E90
Datos técnicos

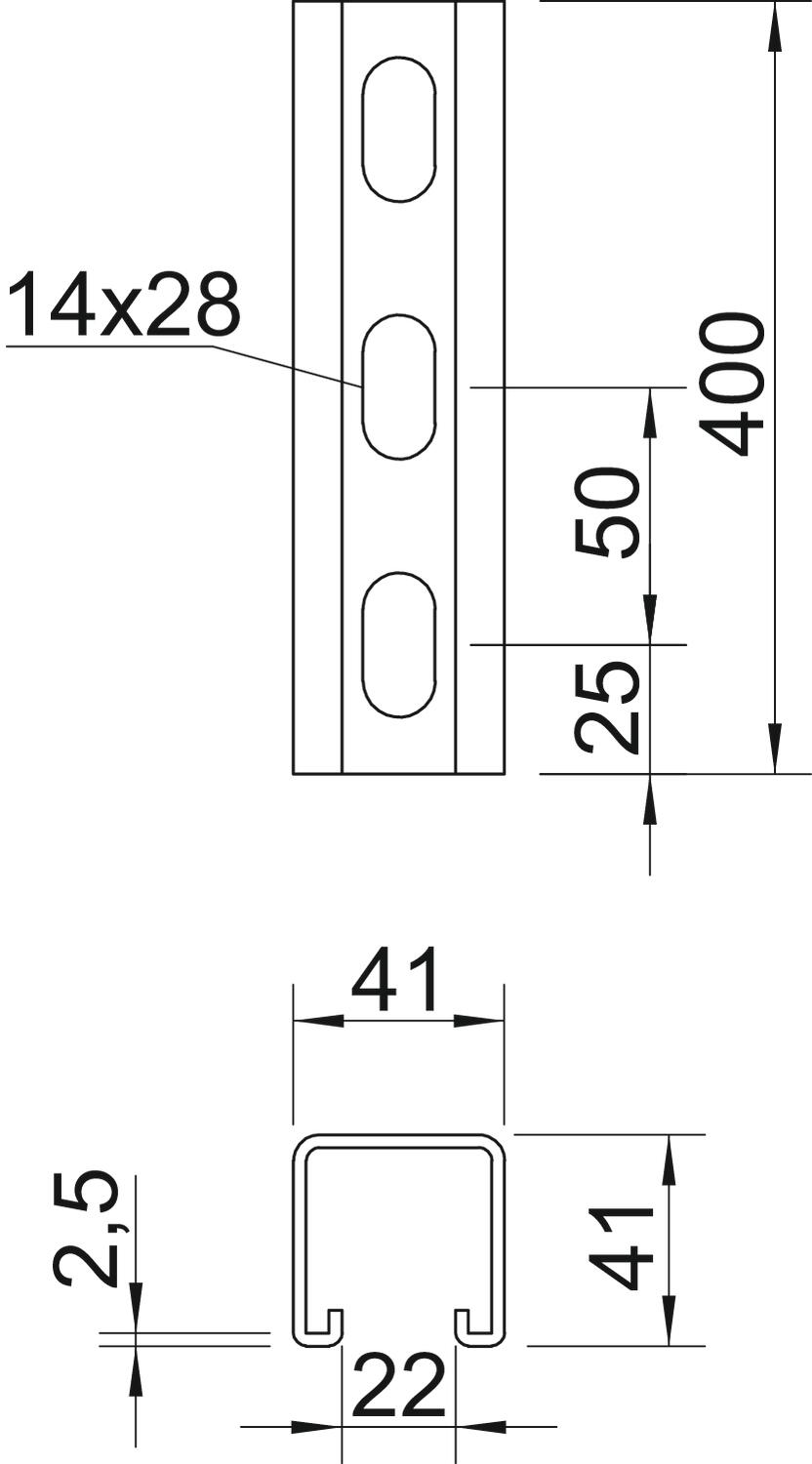

Dimensiones

Altura 41 mm
Ancho 41 mm
Ancho de ranura 22 mm
Con dentado
Con perforación
Dimensión 400x41x41
Distancia central entre orificios 50 mm
Forma de perfil C = perfil
Grosor del material 2,5 mm
Longitud 400 mm
Mantenimiento de función
Material Acero
Medida L 400 mm
Seccionable no
Statischer Wert A 2,97 cm²
Statischer Wert ly 6,05 cm
Statischer Wert lz 9,01 cm
Statischer Wert Wy 2,91 cm²
Statischer Wert Wz 4,4 cm²
Superficie Galvanizado por inmersión en caliente
Tamaño del orificio 14x28 mm
Tipo de perforación Dorso perforado
Versión Perfil simple
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Grosor del material Superficie Código Cantidad Mín. ud. de venta
MS4141P0200FT 200 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122509
1 Unidad
MS4141P0300FT 300 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122517
1 Unidad
MS4141P0400FT 400 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122525
1 Unidad
MS4141P0500FT 500 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122533
1 Unidad
MS4141P0600FT 600 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122541
1 Unidad
MS4141P0700FT 700 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122568
1 Unidad
MS4141P0800FT 800 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122576
1 Unidad
MS4141P0900FT 900 mm 41 mm 41 mm 2,5 mm Galvanizado por inmersión en caliente 1122584
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tuerca deslizante ZL Tuerca deslizante ZL MS41SN M10 ZL 1147214
50 Unidad
Tornillo de gancho ZL Tornillo de gancho ZL MS41HB M10x30 ZL 1148322
50 Unidad
Abrazadera sobre perfil, mediacaña de plástico simple FT Abrazadera sobre perfil, mediacaña de plástico simple FT 2056U 22 FT 1175211
100 Unidad
Abrazadera sobre perfil, mediacaña de plástico simple FT Abrazadera sobre perfil, mediacaña de plástico simple FT 2056U 28 FT 1175289
100 Unidad
