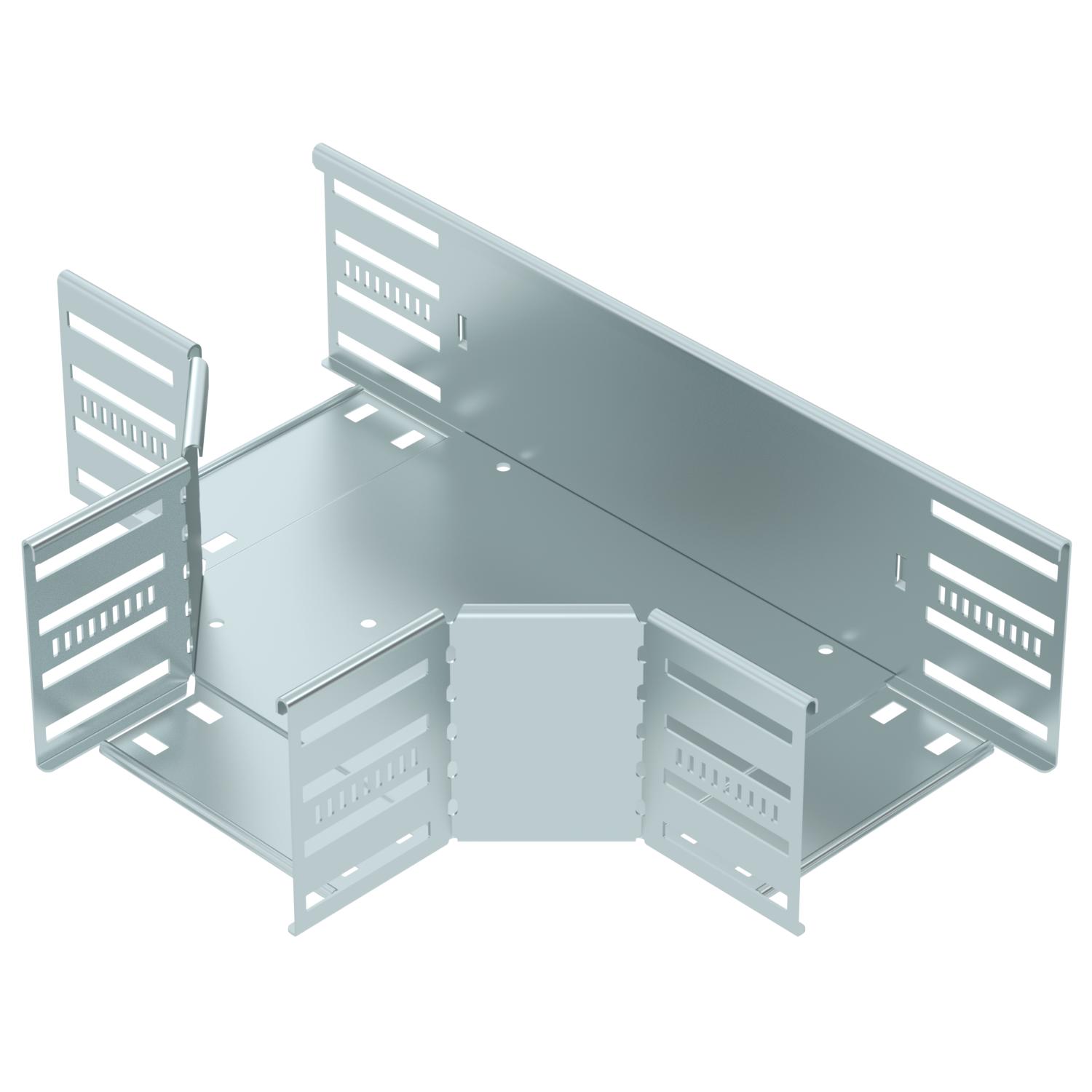

Pieza en T 110 FS
Código 6038302 | EAN 4012197347048
- Descripción de producto
-
Descripción de productoPieza en T para establecer una derivación horizontal, accesorio para bandejas portacables encajables y atornillables con ala de 110 mm. Montaje sin tornillos con abrazaderas dobles o unión atornillada con tornillos redondos planos FRS y tuercas combinadas M6. De uso en espacio interior. El material de fijación se debe pedir por separado.
-
- Datos técnicos
-
Datos técnicos

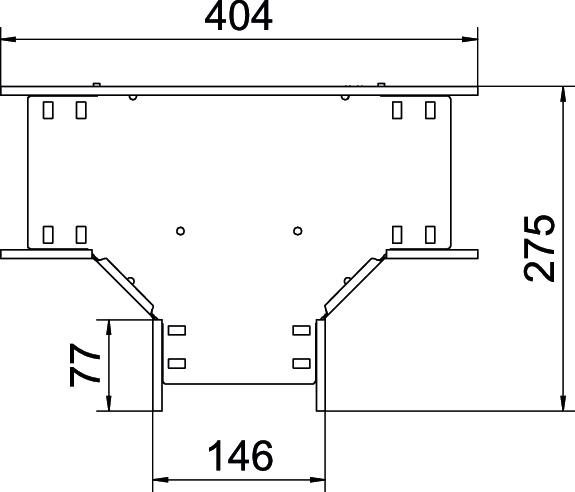

Acero inoxidable, barnizado no Altura 110 mm Ancho 150 mm Ancho de la desviación 150 mm Calibre maestro de agujeros OTAN no Color zinc Dimensión 110x150 Espesor 1,25 mm Espesor de chapa 0,8 mm Forma constructiva Pieza en T, horizontal Mantenimiento de función no Material Acero Medida B 150 mm Modelo de unión conector integrado Número de tornillos recomendado 27 St. Rango de temperatura -20 °C Rango de temperatura máx. 120 °C Superficie Galvanizado en banda Tipo del conector del sistema portacables Atornillado/sujeto Tipo vano ancho no - Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta

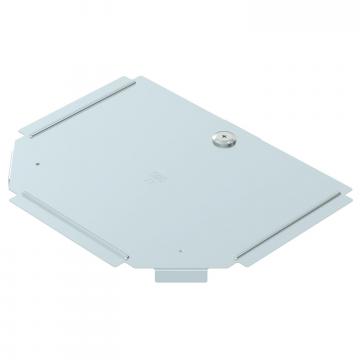

Tapa pieza en T FS
RTD 150 FS 6038602 1 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Abrazadera doble montaje piezas moldeadas A2
DOP A2 6035998 10 Unidad - Descargas
-
Hoja de datos RT 115 FS / 6038302 , 0.18MB , pdfDeclaración de conformidad UE RT 115 FS / 6038302 , 0.17MB , pdfDeclaración de conformidad UK RT 115 FS / 6038302 , 0.14MB , pdfREACH Declaración de conformidad RT 115 FS / 6038302 , 0.12MB , pdfRoHS Declaración de conformidad RT 115 FS / 6038302 , 0.13MB , pdfInstrucciones de montaje Rastbare Kabelrinnensysteme Magic , 11.35MB , pdfInstrucciones de montaje Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
