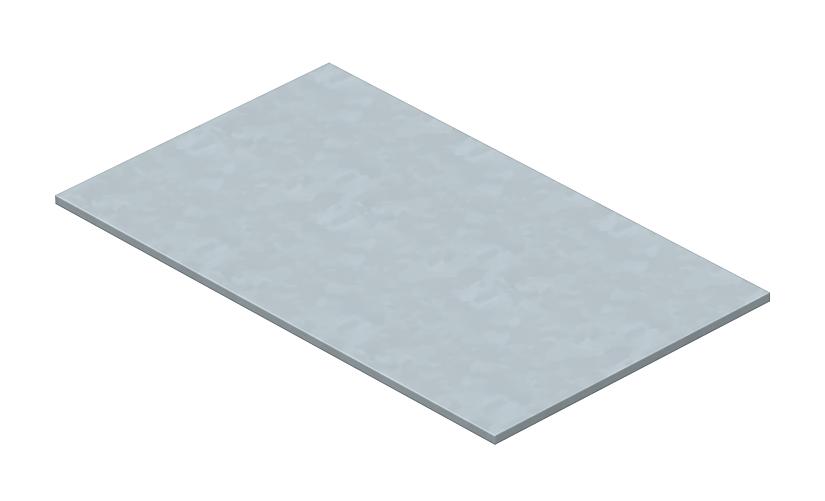

Placa ciega para abertura de montaje rectangular

morepic-1

morepic-2

Placa ciega para abertura de montaje rectangular

Código 7407164 | EAN 4012195110804

Descripción de producto

Descripción de producto

Tapa ciega para GES2 en una tapa de montaje.

Datos técnicos

Datos técnicos

Abertura de montaje	Sin
Adecuado para canalización bajo pavimento	sí
Adecuado para canalización cerrada a ras de pavimento	no
Dimensión	185x109x3
Material	Acero
Modelo para carga pesada	no

Orificio para la instalación de caja sobre el pavimento	no
Posibilidad de instalar una junta	no
Superficie	Galvanizado en banda
Tamaño nominal para unidades portamecanismos	2
Tapa abertura de montaje	sí

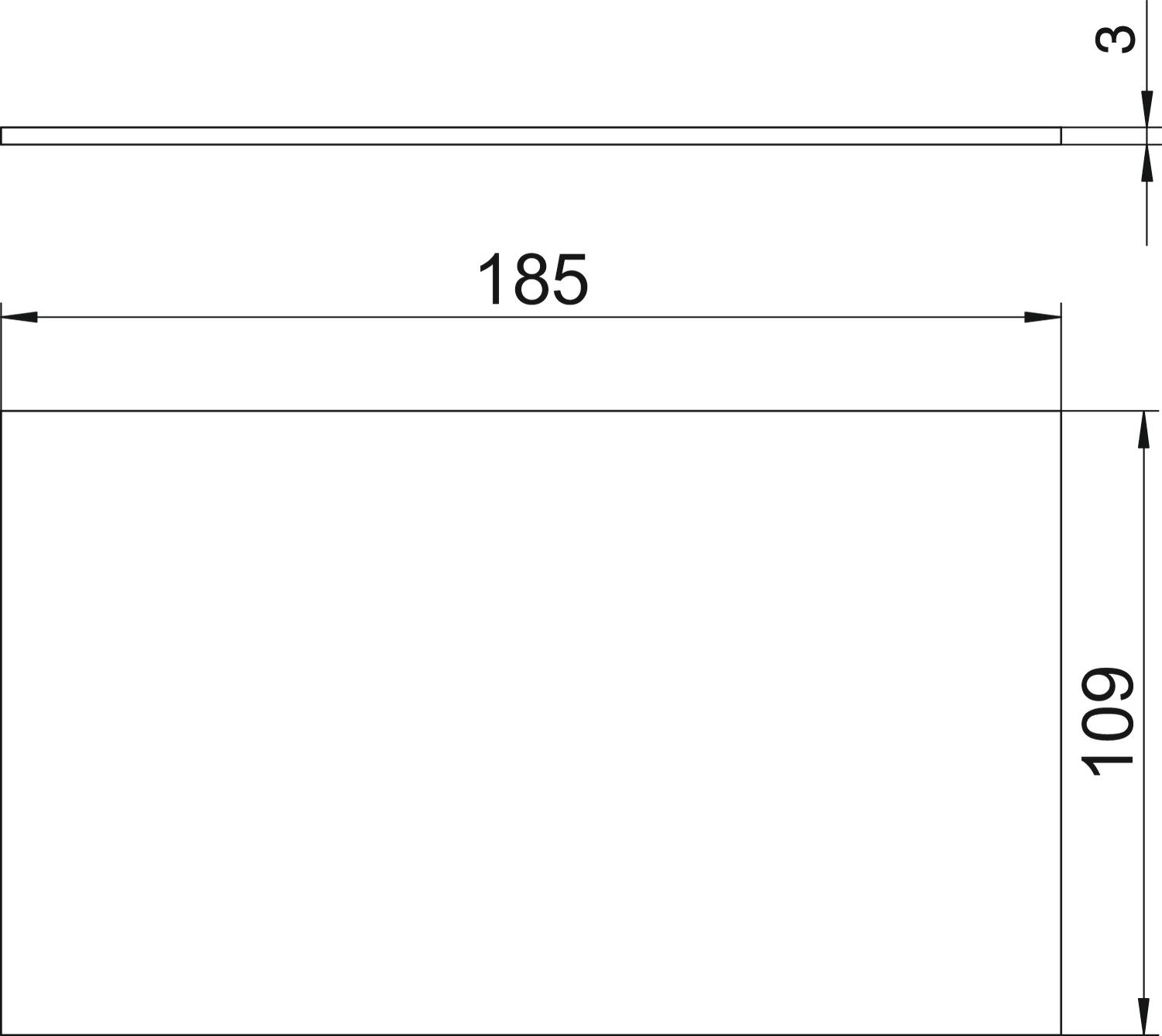

Dimensiones

Medida A	109 mm

Medida B	185 mm

Todos los tipos

Todos los tipos

Tipo	Medida d Ø	Código	Cantidad	Mín. ud. de venta
DUG B 2		7407164	Unidad	1 Unidad
DUG B 4		7407168	Unidad	1 Unidad
DUG B 6		7407172	Unidad	1 Unidad
DUG B 9		7407180	Unidad	1 Unidad

Descargas

Hoja de datos DUG B 2 / 7407164 , 0.19MB , pdf

Catálogo Sistemas de instalación sobre suelo y aplicaciones bajo suelo en hormigón , 42.28MB , pdf

Declaración de conformidad DUG B 2 / 7407164 , 0.16MB , pdf

Instrucciones de montaje Estrichüberdecktes Kanalsystem EÜK , 76.05MB , pdf

Descargar

Gráfico del producto DUG B 2 / 7407164, 15.57 kB, jpg

Dibujo acotado DUG B 2 / 7407164, 37.01 kB, jpg
