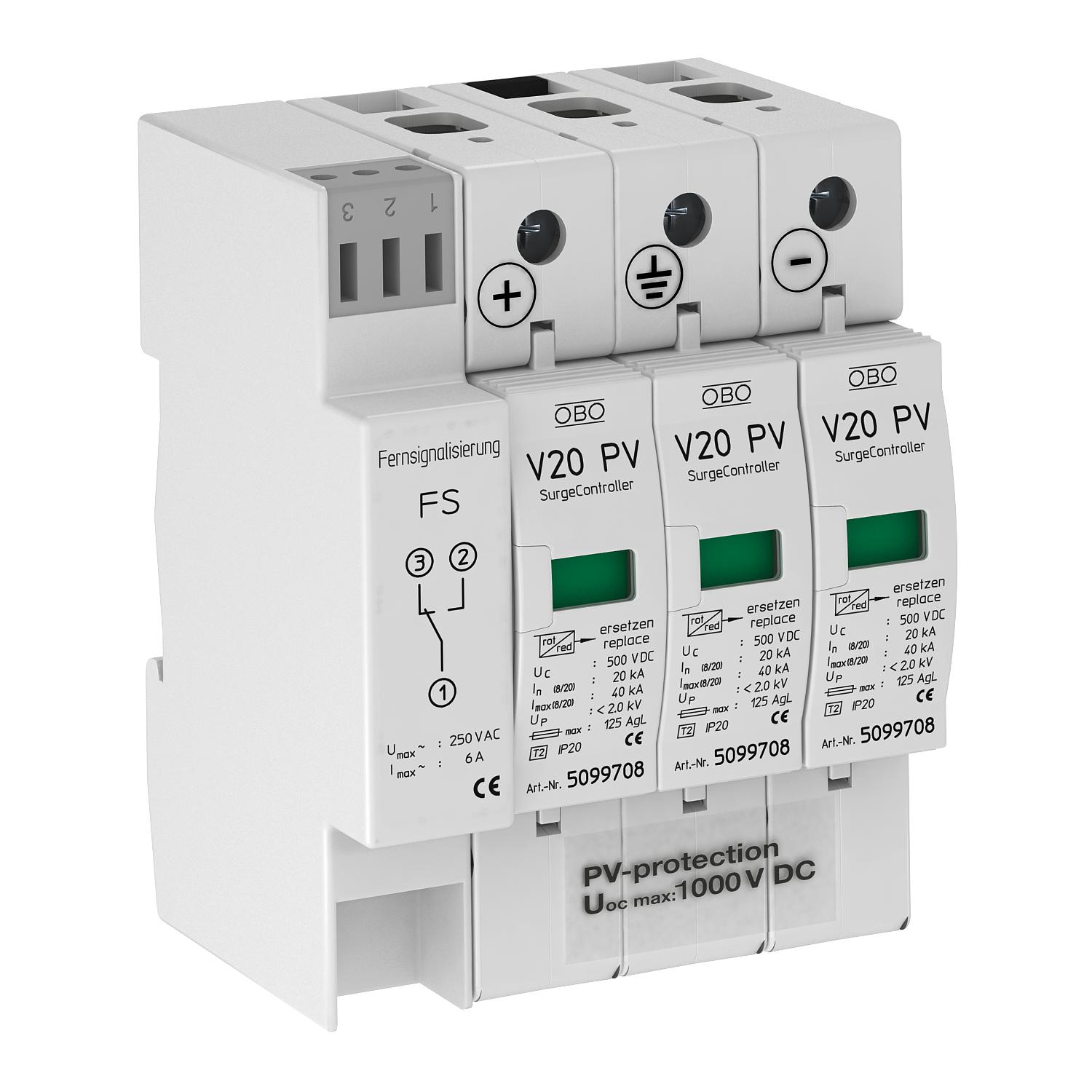

Protección contra sobretensiones fotovoltaica V20, 1000V CC con señalización remota 3 | IP20

Protección contra sobretensiones fotovoltaica V20, 1000V CC con señalización remota

Código 5094574 | EAN 4012195648482

Código / Tipo

Modelo de polos

Clase de protección	IP20

Descripción de producto

Descripción de producto

V20 descargador de sobretensiones tipo 2 para instalaciones fotovoltaicas con contacto de señalización remota como inversor libre de potencial

• Unidad completa con descargador de varistores enchufable con dispositivo seccionador
• Conexión en estrella a prueba de fallos según VDE 0100-712 (EN 50539-12)
• Conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 comprobado según EN 50539-11 (VDE / KEMA)
• Capacidad de descarga de hasta 40 kA (8/20) por polo
• Nivel de protección bajo en CC: < 4,0 kV y Uoc máx. = 1000 V CC
• Con indicación visual de funcionamiento para el uso en armarios de distribución

Aplicación: Instalaciones fotovoltaicas con o sin sistema aislado de protección contra rayos

Datos técnicos

Datos técnicos

Categoría de pruebas tipo 2	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2
Con riesgo de emisión de chispas	no
Contactos FM	Contacto inversor
Dimensión	1000V DC
Estructura de red	Otros
Estructura de red CC	sí
Intensidad nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Máx. protección contra sobrecorrientes del lado de la red	125
Máx. protección previa por fusibles	125 A
Máxima corriente de descarga (8/20 μs)	40 kA

Máxima tensión de funcionamiento CC	1000 V
Modelo de polos	3
Modo de montaje	Raíl simétrico 35 mm
Sección transversal de conductor flexible (de hilo fino) míin.	25 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	2,5 mm²
Señalización en el dispositivo	Visual
Señalización remota	sí
SPD según IEC 61643-1	clase II
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tiempo de reacción	<25 ns
Versión	3 polos para sistemas fotovoltaicos con señalización remota
