- Descripción de producto
-
Descripción de producto

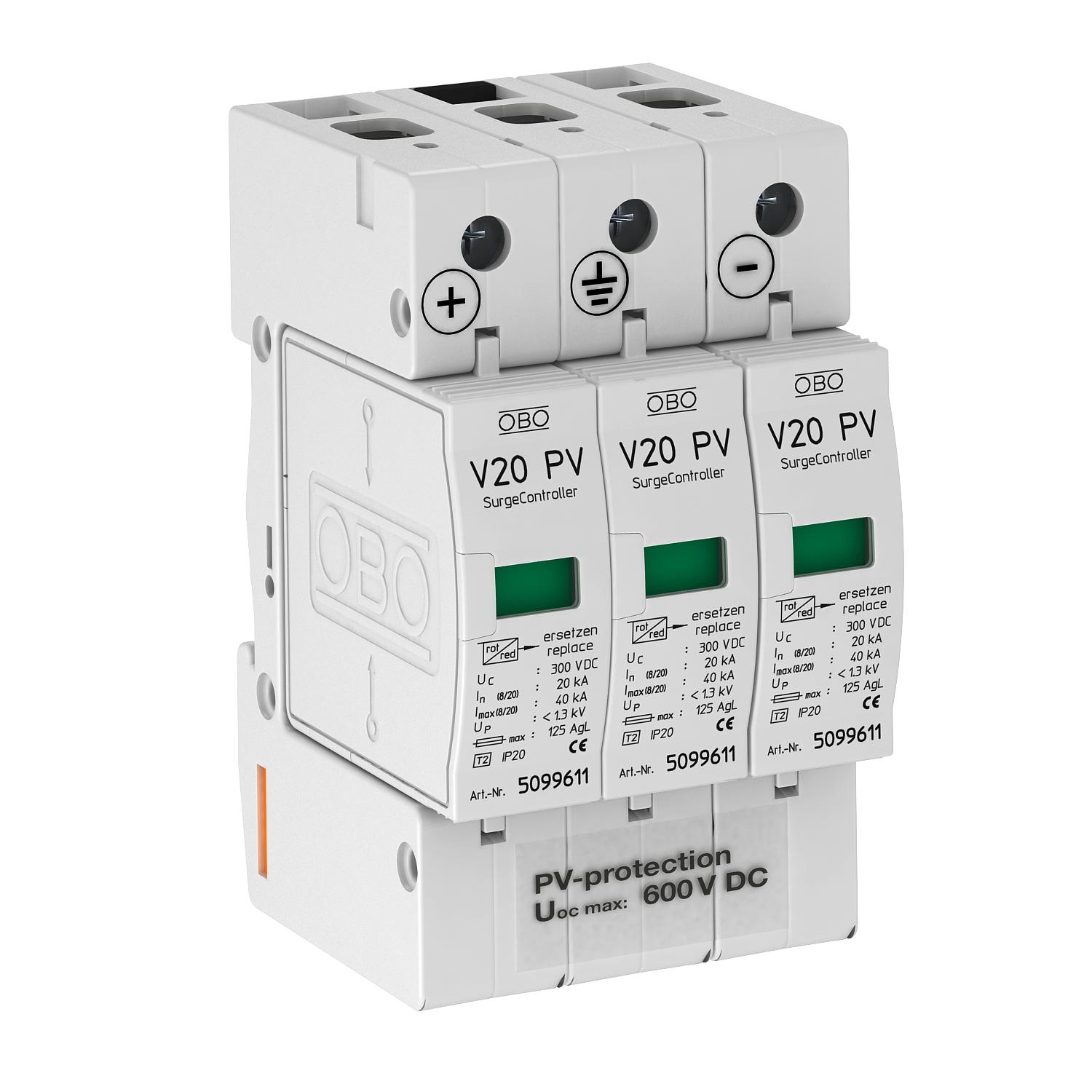

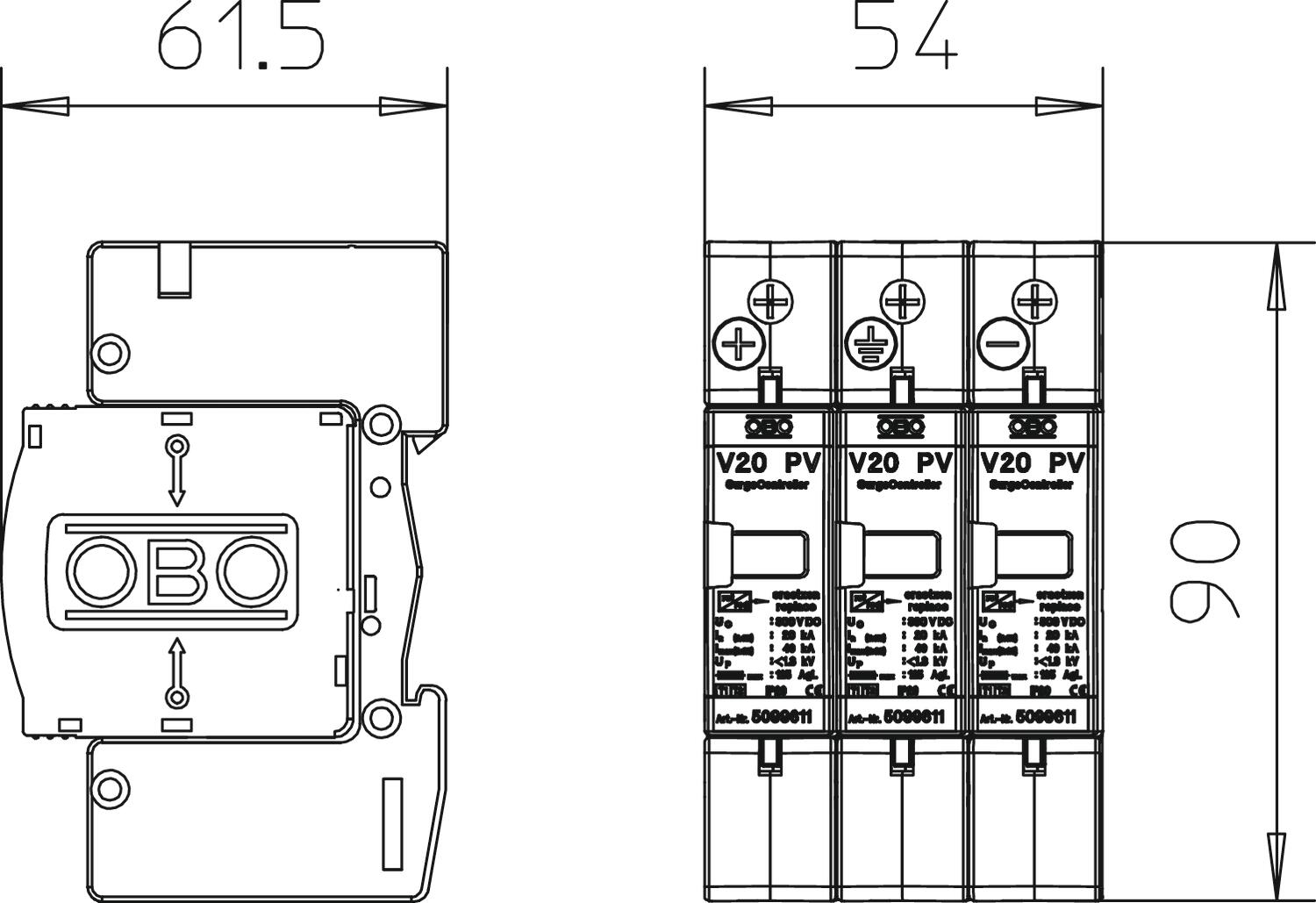

V20 descargador de sobretensiones tipo 2 para instalaciones fotovoltaicas
• Unidad completa con descargador de varistores enchufable con dispositivo seccionador

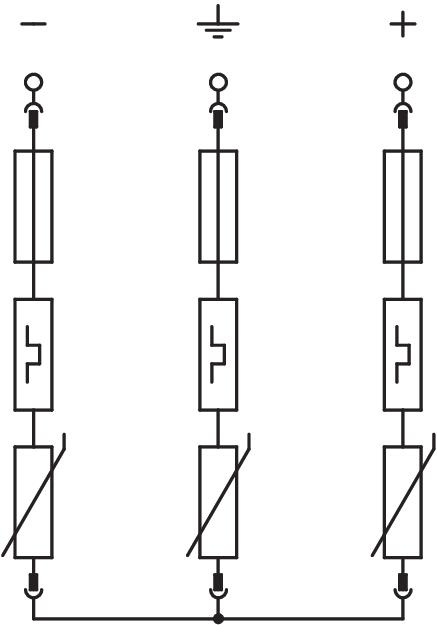

• Conexión en estrella a prueba de fallos según VDE 0100-712 (IEC 50539-12)
• Para la conexión equipotencial de protección contra sobretensiones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 40 kA (8/20) por polo
• Nivel de protección bajo en CC: < 2,6 kV (Uoc máx. = 600 V CC)
• Descargador enchufable con dispositivo seccionador termodinámico e indicación visual de funcionamiento
• Descargador a base de varistores de óxido de cinc encapsulado para instalar en armarios de distribución
Aplicación: instalaciones fotovoltaicas con o sin sistema aislado de protección contra rayos
- Datos técnicos
-
Datos técnicos
Categoría de pruebas tipo 2 sí Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 2 Con riesgo de emisión de chispas no Dimensión 600V DC Estructura de red Otros Intensidad nominal de descarga (8/20 µs) 20 kA LPZ 1→2 Máx. protección previa por fusibles 125 A Máxima corriente de descarga (8/20 μs) 40 kA Máxima tensión de funcionamiento CC 600 Modelo de polos 3 Modo de montaje Raíl simétrico 35 mm Nivel de protección conductor-conductor < 2,6 V Nivel de protección conductor-tierra < 2,6 V Sección transversal de conductor flexible (de hilo fino) míin. 25 mm² Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm² Señalización en el dispositivo Visual Señalización remota no SPD según IEC 61643-1 clase II Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tiempo de reacción <25 ns Tipo de línea para dispositivos de protección contra sobretensiones Línea eléctrica CC (PV) Versión Tripolar para sistemas fotovoltaicos Posibilidades de conexión
Máx. protección contra sobrecorrientes del lado de la red 125 Sección transversal de conductor rígido (unifilar/multifilar) mín. 2,5 mm² - Todos los tipos
