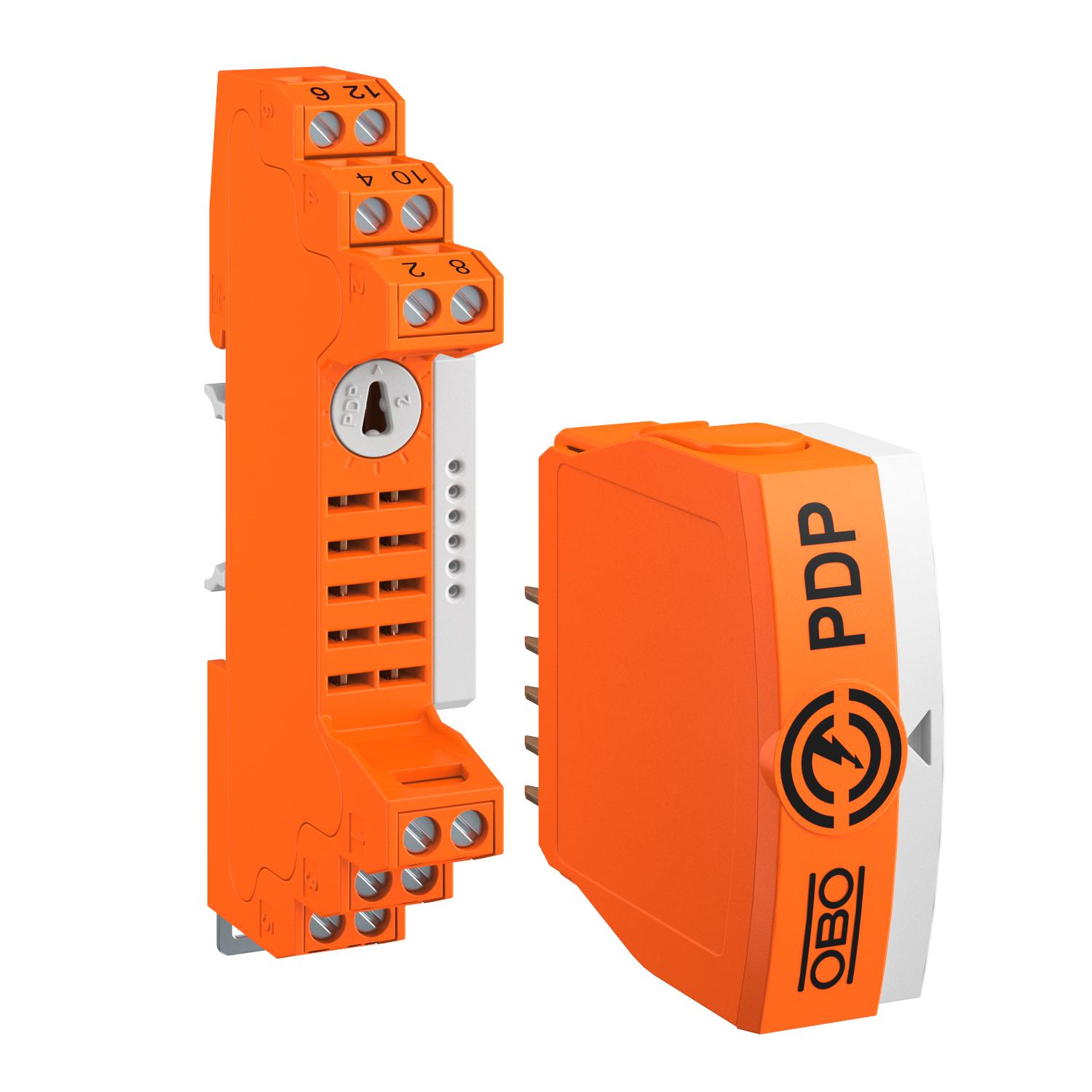

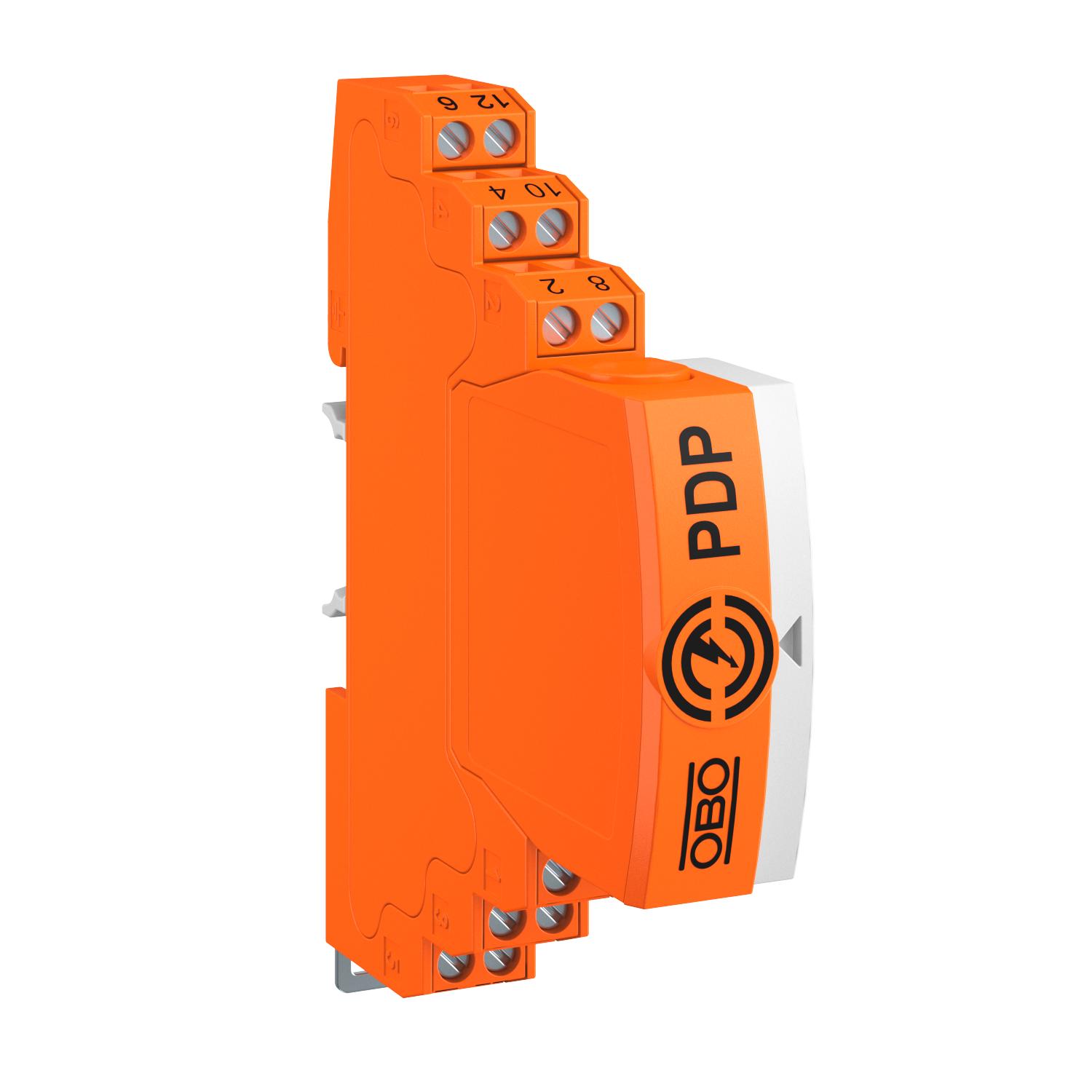

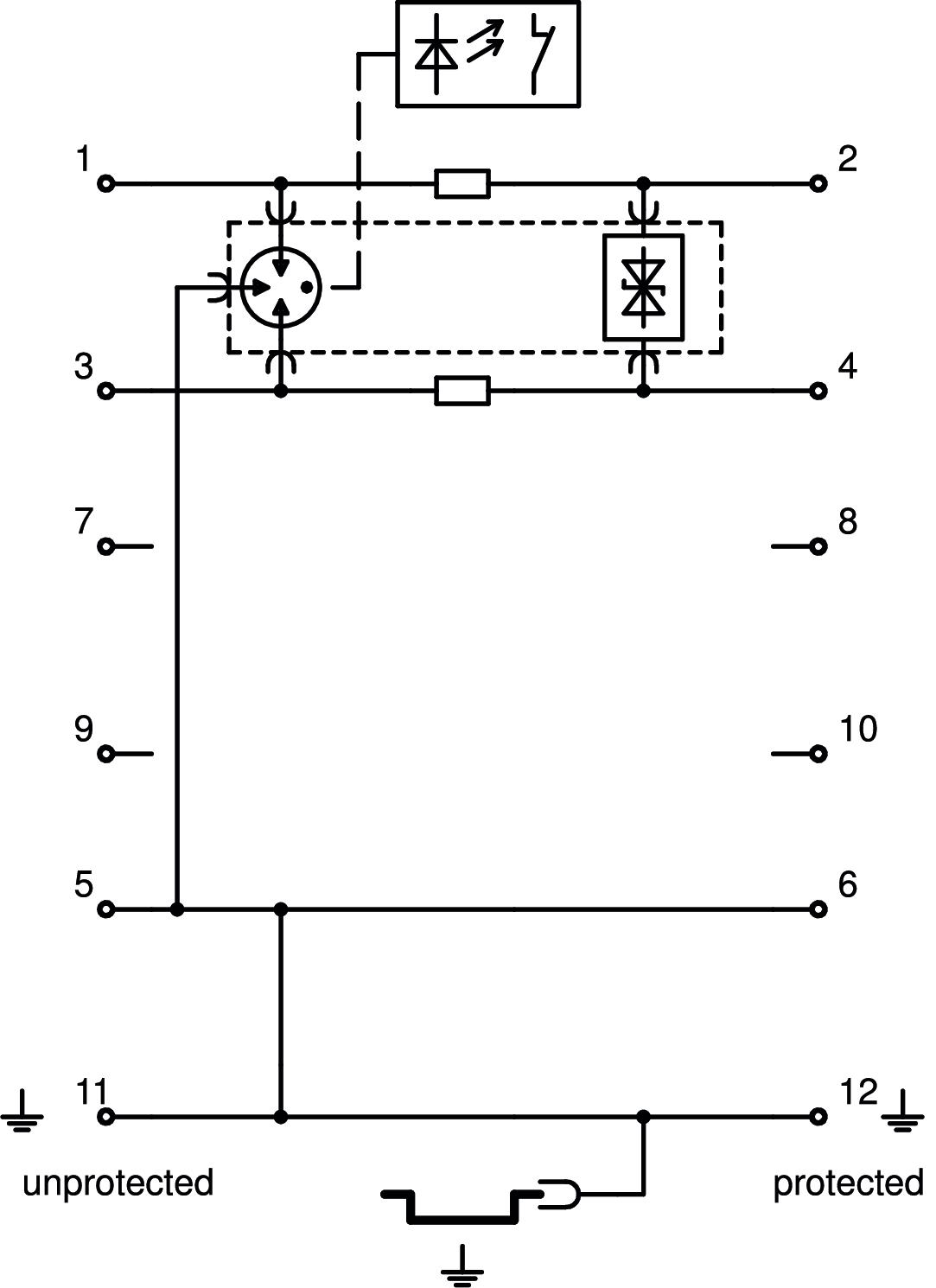

Protección enchufable de líneas de datos, 2 polos, puesta a tierra directa, con OS, 48 V
Código 5080347 | EAN 4012196742202
- Descripción de producto
-
Descripción de productoProtección enchufable de líneas de datos tipo 1+2/D1+C2 para el uso en técnica de medición, de control y de regulación
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento
• Rango de frecuencias hasta 100 MHz
• Posibilidad de puesta a tierra a través de raíles simétricos o cable de conexión
• Ancho de construcción reducido de 17,5 mm
• Alta disponibilidad de la instalación - sin interrupción de señal sin módulo de protección
• Con señalización óptica y posibilidad de señalización a distancia mediante alimentación eléctrica PDP-PS
Aplicación: protección contra el rayo y sobretensiones universal para equipos de transmisión de datos en la técnica MSR.
-
- Datos técnicos
-

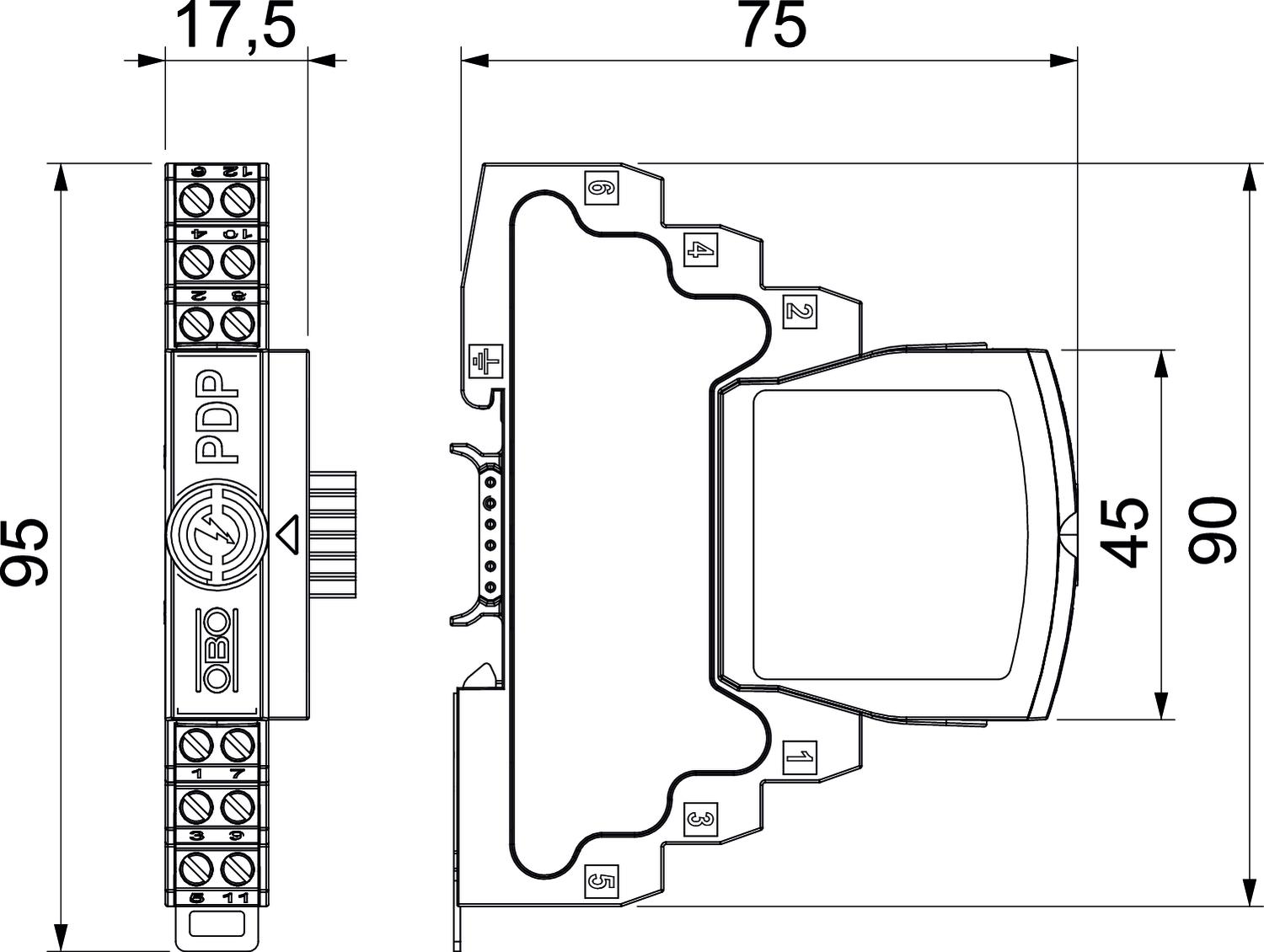

Dimensiones
Altura 95 mm Ancho 17,5 mm Apantallamiento Directo Atenuación de entrada (Insertion loss) ≤3 dB Capacidad (hilo-hilo) ≤30 pF Capacidad (hilo-tierra) ≤30 pF Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Conector / hilos protegidos Borne Conexión del apantallamiento sí Corriente de carga nominal CA 0,425 A Corriente de carga nominal CC 0,6 A Corriente de impulso de descarga total (10/350) 2,5 kA Corriente de impulso de descarga total (8/20) 20 kA Dimensión 48V Frecuencia límite 100 MHz Intensidad nominal de descarga (8/20 µs) 10 kA Intensidad nominal de descarga In según C2 (total) 20 kA Kategorie Tipo 1+2 / D1+C2 Longitud 75 mm LPZ 0→2 Máxima tensión de funcionamiento CA 37 V Máxima tensión de funcionamiento CC 52 V Montaje entrada/salida Terminales con tornillos Nivel de protección conductor-conductor 170 V Nivel de protección conductor-tierra 850 V Norma de ensayo IEC 61643-21 Número de polos 2 Rango de temperatura -40 °C Rango de temperatura máx. 80 °C Resistencia a la sobrecorriente momentánea conductor - conductor 10 kV / 5 kA Resistencia a la sobrecorriente momentánea conductor - tierra 10 kV / 5 kA Resistencia en serie 1.2 ± 5% Resistencia en serie por conductor 1,2 Ω ± 5% Sección de conexión flexible máx. 1,5 mm² Sección de conexión flexible mín. 0,14 mm² Sección de conexión multifilar máx. 2,5 mm² Sección de conexión multifilar mín. 0,14 mm² Sección de conexión rígida máx. 2,5 mm² Sección de conexión rígida mín. 0,14 mm² Señalización en el dispositivo ninguna SPD según IEC 61643-1 clase I+II SPD según IEC 61643-21 Categoría I+II / D1+C2 Toma a tierra a través de: Línea de conexión/carril DIN Valor cresta de corriente de rayo 2,5 kA Versión 2 polos - Todos los tipos
-
Todos los tipos
