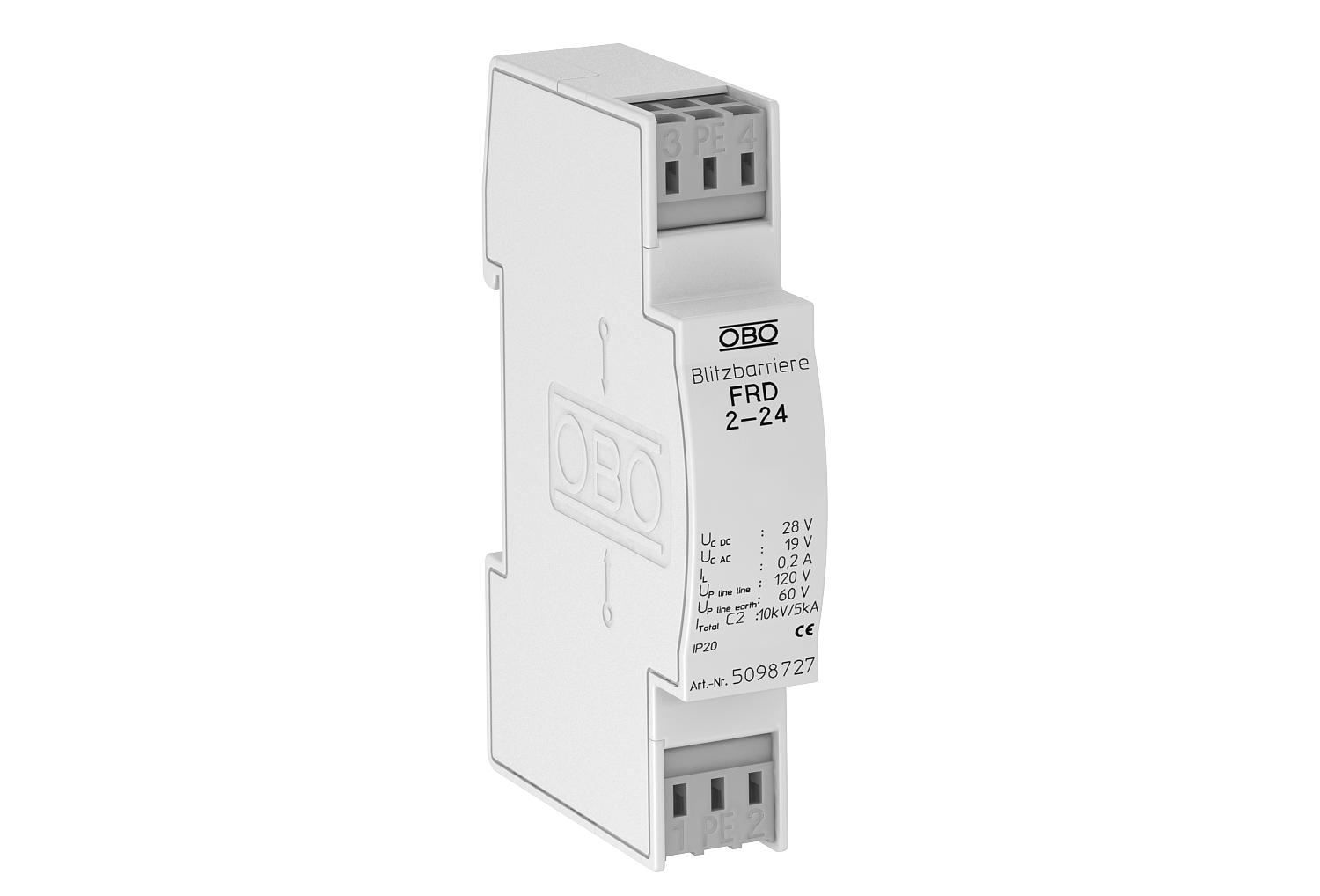

Protección media y fina FRD 2 para sistemas de hilos de dos conductores 24 V
Código 5098727 | EAN 4012195578420
- Descripción de producto
-
Descripción de productoProtección contra sobretensiones para utilizar en sistemas de medición, control y regulación
• Protección media y fina
• Modelo estándar para sistema de pares de hilo
• Circuito protector en dos fases
• Con bornes de conexión de fácil montaje y sin tornillos
• Módulo de 17,5 mm que ahorra espacio
• Con desacoplamiento óhmico integrado en el ramal en serie
Aplicación: Instalación universal en carriles DIN de 35 mm en cualquier cuadro de distribución convencional.
-
- Datos técnicos
-
Datos técnicos
Atenuación de entrada (Insertion loss) 3 dB @ 1 MHz dB Capacidad (hilo-hilo) <10 nF Capacidad (hilo-tierra) <10 nF Clase de protección IP20 Conector / hilos protegidos Borne Conexión del apantallamiento no Contacto de señalización remota no Control de descargadores no Corriente de carga nominal CA 0,14 A Corriente de carga nominal CC 0,2 A Corriente de impulso de descarga total (8/20) 5 kA Dimensión 24V AC Intensidad nominal de descarga (8/20 µs) 2,5 kA Kategorie Tipo 2+3 / C2+C1 LPZ 1→3 Máxima tensión de funcionamiento CA 19 V Máxima tensión de funcionamiento CC 28 V Modelo a prueba de explosiones no Nivel de protección conductor-conductor <120 V Nivel de protección conductor-tierra <60 V Norma de ensayo IEC 61643-21 Número de polos 2 Rango de temperatura -40 °C Rango de temperatura máx. 80 °C Resistencia a la sobrecorriente momentánea conductor - conductor C2: 5 kV / 2,5 kA (8/20µs) Resistencia a la sobrecorriente momentánea conductor - tierra C2: 5 kV / 2,5 kA (8/20µs) Resistencia de aislamiento >10 MΩ Resistencia en serie por conductor 15 Ω ± 10 % Sección de conexión flexible máx. 2,5 mm² Sección de conexión flexible mín. 0,14 mm² Sección de conexión multifilar máx. 2,5 mm² Sección de conexión multifilar mín. 0,14 mm² Sección de conexión rígida máx. 2,5 mm² Sección de conexión rígida mín. 0,14 mm² SPD según IEC 61643-21 Categoría II+III / C2+C1 Tensión nominal 24 V Toma a tierra a través de: Borne Unidad de división TE (17,5 mm) 1 - Todos los tipos
- Descargas
-
Hoja de datos FRD 2-24 / 5098727 , 0.24MB , pdfDeclaración de conformidad UE FRD 2-24 / 5098727 , 0.13MB , pdfREACH Declaración de conformidad FRD 2-24 / 5098727 , 0.13MB , pdfRoHS Declaración de conformidad FRD 2-24 / 5098727 , 0.13MB , pdfHomologación Certificado UL FRD, FLD , 0.09MB , pdfGuía de selección Protección contra sobretensiones – Guía de selección TBS , 2.00MB , pdfGuía de selección Guía de selección de protección contra sobretensiones , 2.00MB , pdfInformación técnica Información técnica FRD2... , 0.08MB , pdf
