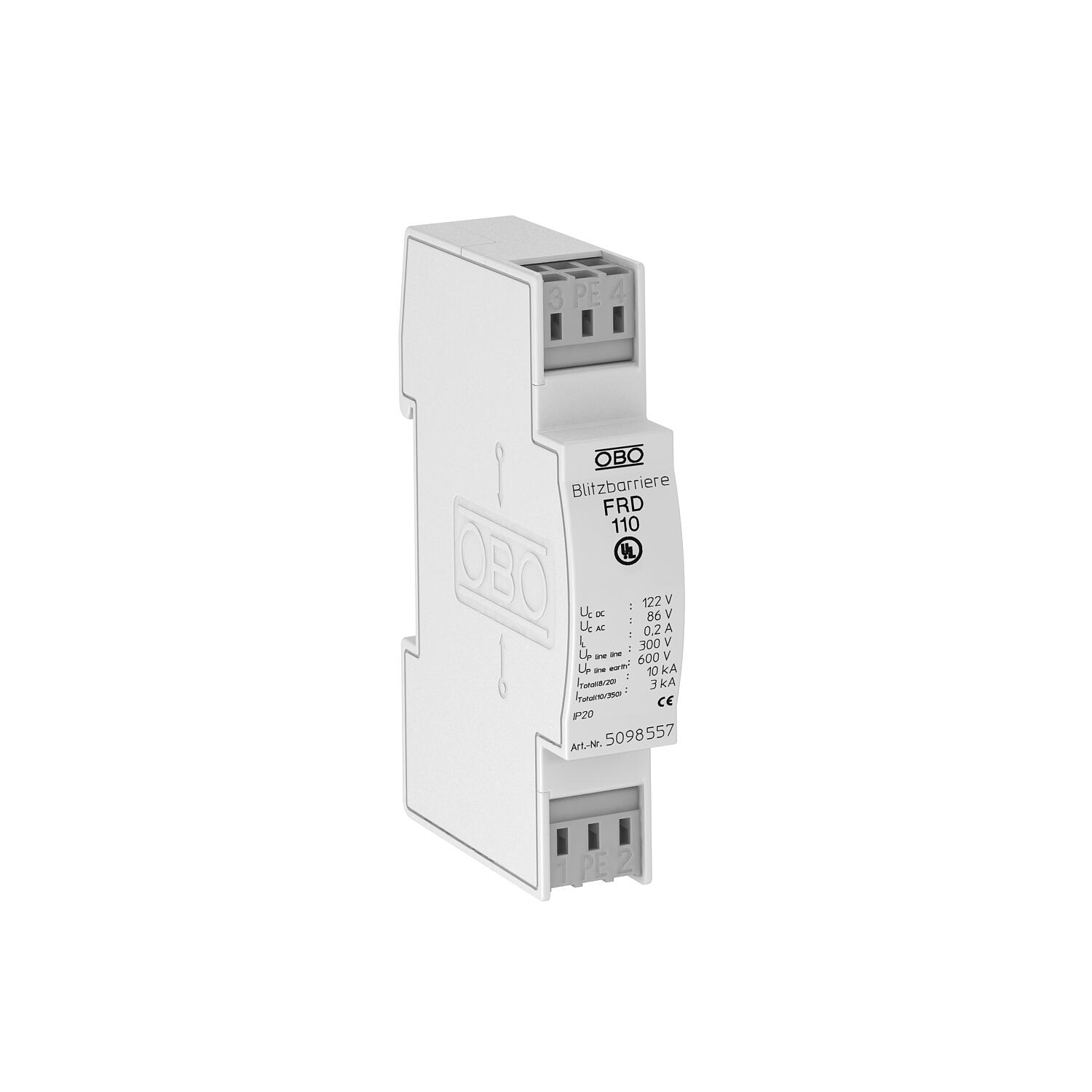

Protección media y fina FRD para sistemas de hilos de dos conductores de 110 V

Código 5098557 | EAN 4012195578338

2
Borne
Descripción de producto

Descripción de producto

Protección contra sobretensiones para utilizar en sistemas de medición, control y regulación

• Protección media y fina
• Modelo estándar para sistema de pares de hilo
• Circuito protector en dos fases
• Con bornes de conexión de fácil montaje y sin tornillos
• Módulo de 17,5 mm que ahorra espacio
• Con desacoplamiento óhmico integrado en el ramal en serie

Aplicación: Instalación universal en carriles DIN de 35 mm en cualquier cuadro de distribución convencional.
  • Underwriters Laboratories Inc., EEUU
  • 5 años de garantía
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Transición entre las zonas LPZ 0 a 3
  • Instalaciones de medición, control y regulación
  • Installation, electrotechnical expertise
Datos técnicos

Datos técnicos

Atenuación de entrada (Insertion loss) 3 dB @ 3,6 MHz dB
Autorizaciones UL
Capacidad (hilo-hilo) <10 nF
Capacidad (hilo-tierra) <1 nF
Clase de protección IP20
Conector / hilos protegidos Borne
Conexión del apantallamiento no
Contacto de señalización remota no
Control de descargadores no
Corriente de carga nominal CA 0,14
Corriente de carga nominal CC 0,2 A
Corriente de impulso de descarga total (10/350) D1: 3
Corriente de impulso de descarga total (8/20) 10 kA
Dimensión 110V AC
Frecuencia límite 3,6 MHz
Intensidad nominal de descarga (8/20 µs) 5 kA
Kategorie Tipo 1+2+3 / D1+C2+C1
LPZ 0→3
Máxima tensión de funcionamiento CA 86
Máxima tensión de funcionamiento CC 122
Modelo a prueba de explosiones no
Nivel de protección conductor-conductor <300 V
Nivel de protección conductor-tierra <600 V
Norma de ensayo IEC 61643-21
Número de polos 2
Rango de temperatura -40 °C
Rango de temperatura máx. 80 °C
Resistencia a la sobrecorriente momentánea conductor - conductor C2: 5 kV / 2,5 kA (8/20µs)
Resistencia a la sobrecorriente momentánea conductor - tierra C2: 10 kV / 5 kA
Resistencia de aislamiento >100 MΩ
Resistencia en serie por conductor 15 Ω ± 10 %
Sección de conexión flexible máx. 2,5 mm²
Sección de conexión flexible mín. 0,14 mm²
Sección de conexión multifilar máx. 2,5 mm²
Sección de conexión multifilar mín. 0,14 mm²
Sección de conexión rígida máx. 2,5 mm²
Sección de conexión rígida mín. 0,14 mm²
SPD según IEC 61643-21 Categoría I+II+III / D1+C2+C1
Tensión nominal 110 V
Toma a tierra a través de: Borne

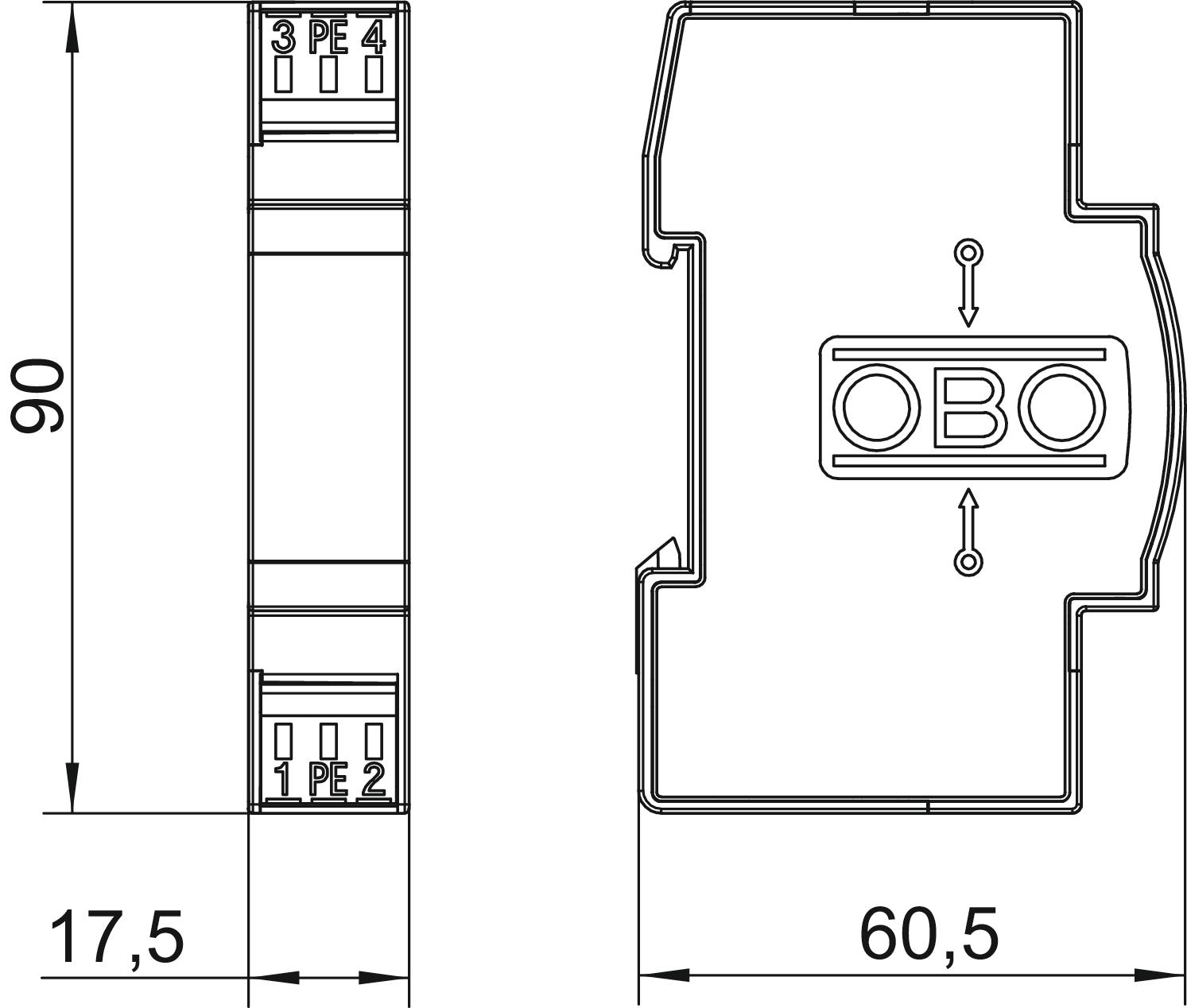

Unidad de división TE (17,5 mm) 1
Valor cresta de corriente de rayo 1,5 kA
Todos los tipos

Todos los tipos

Tipo Número de polos Máxima tensión de funcionamiento CA Máxima tensión de funcionamiento CC Conector / hilos protegidos Código Cantidad Mín. ud. de venta
FRD 5 2 5 8 Borne 5098492
1 Unidad
FRD 12 2 9 13 Borne 5098506
1 Unidad
FRD 24 2 19 28 Borne 5098514
1 Unidad
FRD 48 2 37 53 Borne 5098522
1 Unidad
FRD 110 2 86 122 Borne 5098557
1 Unidad
