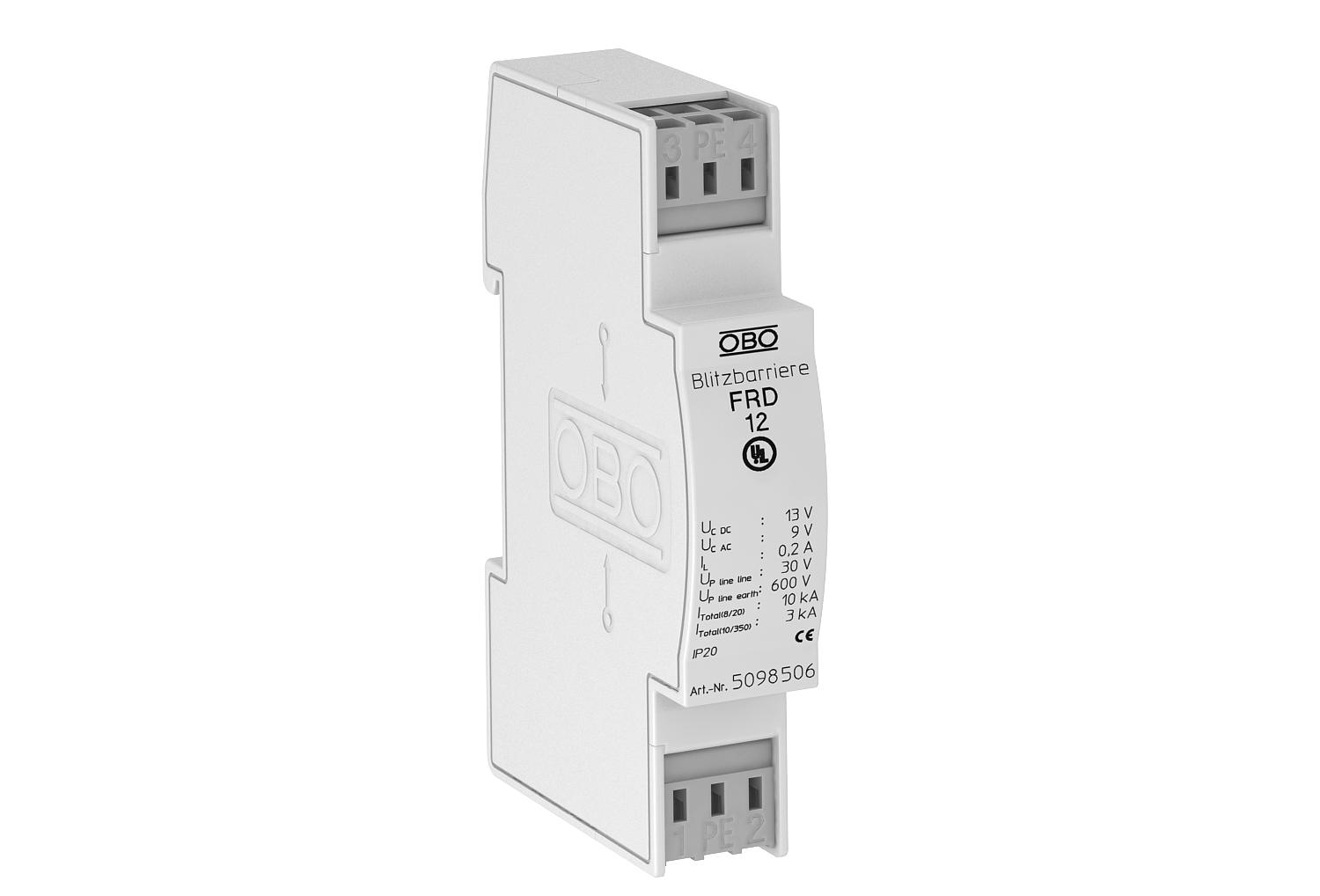

Protección media y fina para sistemas de pares de hilos de 12 V
Código 5098506 | EAN 4012195578291
- Descripción de producto
-
Descripción de productoProtección contra sobretensiones para utilizar en sistemas de medición, control y regulación
• Protección media y fina
• Modelo estándar para sistema de pares de hilo
• Circuito protector en dos fases
• Con bornes de conexión de fácil montaje y sin tornillos

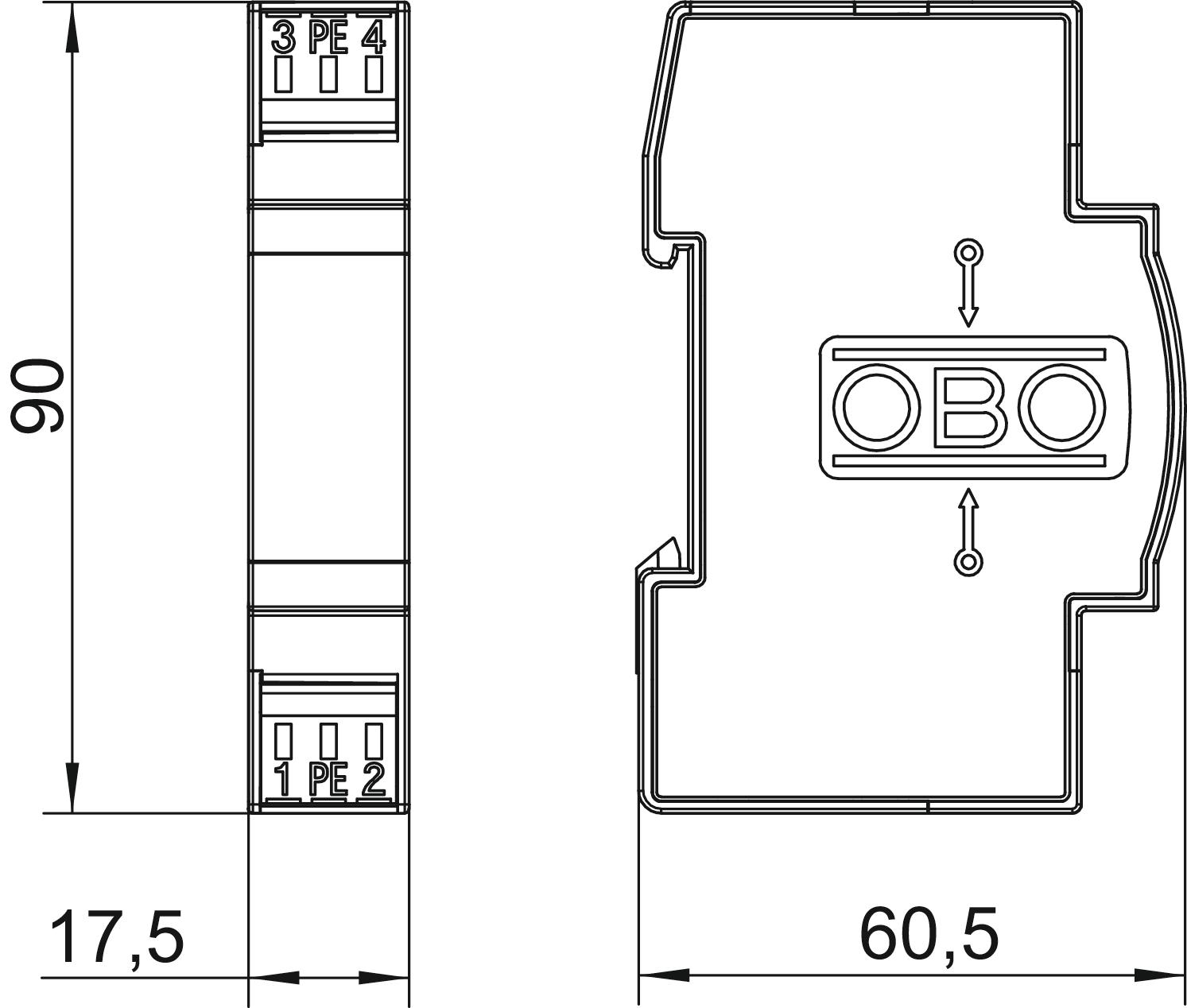

• Módulo de 17,5 mm que ahorra espacio
• Con desacoplamiento óhmico integrado en el ramal en serie
Aplicación: Instalación universal en carriles DIN de 35 mm en cualquier cuadro de distribución convencional.
-
- Datos técnicos
-
Datos técnicos
Atenuación de entrada (Insertion loss) 3 dB @ 690 kHz dB Autorizaciones UL Capacidad (hilo-hilo) <10 nF Capacidad (hilo-tierra) <1 nF Clase de protección IP20 Conector / hilos protegidos Borne Conexión del apantallamiento no Contacto de señalización remota no Control de descargadores no Corriente de carga nominal CA 0,14 A Corriente de carga nominal CC 0,2 A Corriente de impulso de descarga total (10/350) D1: 3 kA Corriente de impulso de descarga total (8/20) 10 kA Dimensión 12V AC Frecuencia límite 0,69 MHz Intensidad nominal de descarga (8/20 µs) 5 kA Kategorie Tipo 1+2+3 / D1+C2+C1 LPZ 0→3 Máxima tensión de funcionamiento CA 9 V Máxima tensión de funcionamiento CC 13 V Modelo a prueba de explosiones no Nivel de protección conductor-conductor <30 V Nivel de protección conductor-tierra <600 V Norma de ensayo IEC 61643-21 Número de polos 2 Rango de temperatura -40 °C Rango de temperatura máx. 80 °C Resistencia a la sobrecorriente momentánea conductor - conductor C1: 1 kV / 0,5 kA (8/20µs) Resistencia a la sobrecorriente momentánea conductor - tierra C2: 10 kV / 5 kA (8/20µs) Resistencia de aislamiento >1 MΩ Resistencia en serie por conductor 15 Ω ± 10 % Sección de conexión flexible máx. 2,5 mm² Sección de conexión flexible mín. 0,14 mm² Sección de conexión multifilar máx. 2,5 mm² Sección de conexión multifilar mín. 0,14 mm² Sección de conexión rígida máx. 2,5 mm² Sección de conexión rígida mín. 0,14 mm² SPD según IEC 61643-21 Categoría I+II+III / D1+C2+C1 Tensión nominal 12 V Toma a tierra a través de: Borne Unidad de división TE (17,5 mm) 1 Valor cresta de corriente de rayo 1,5 kA - Todos los tipos
-
Todos los tipos
