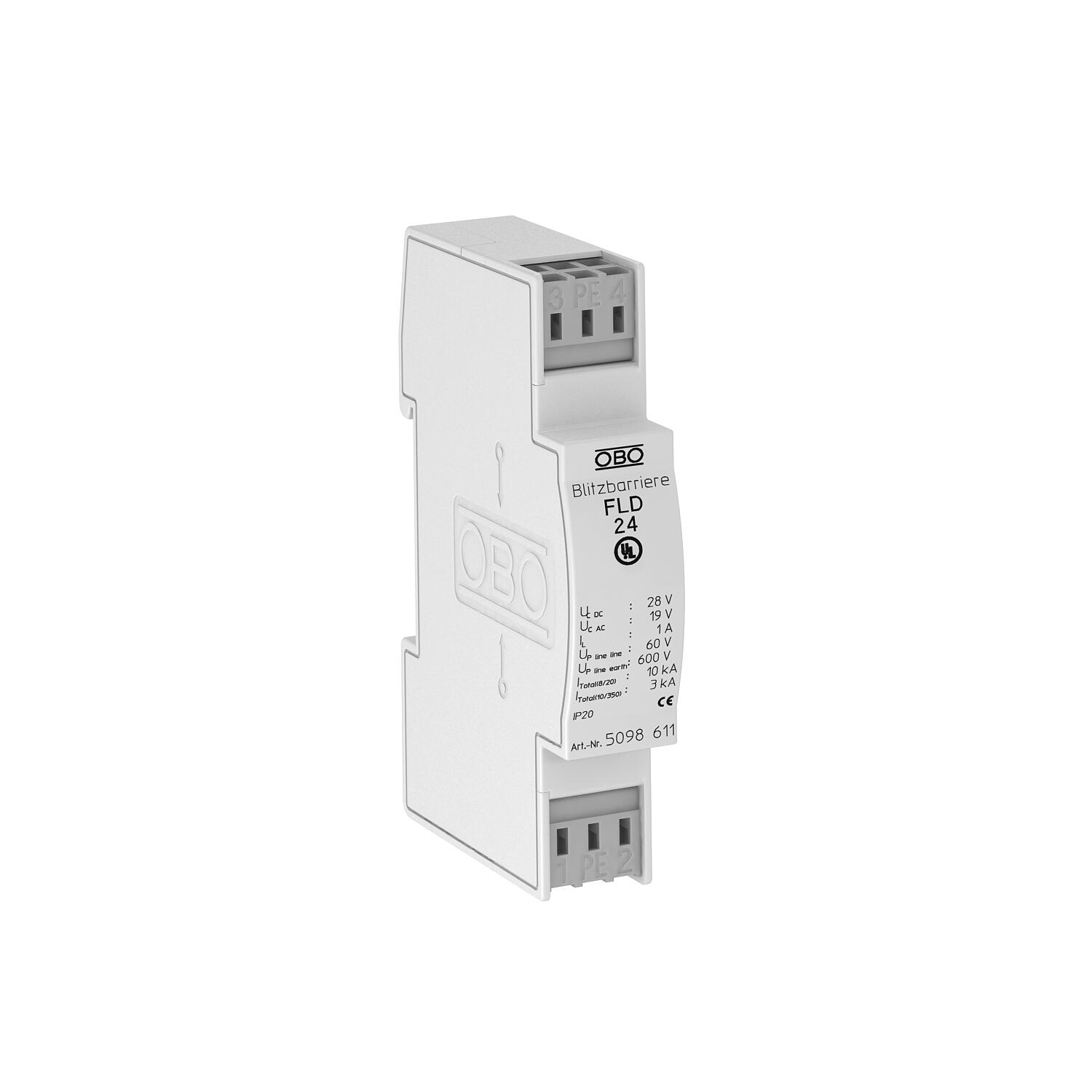

Protección media y fina para sistemas de pares de hilos de 24 V

Código 5098611 | EAN 4012195578383

Código / Tipo

Número de polos	2

Máxima tensión de funcionamiento CA

Máxima tensión de funcionamiento CC

Conector / hilos protegidos	Borne

Descripción de producto

Descripción de producto

Protección contra sobretensiones para utilizar en sistemas de medición, control y regulación

• Protección media y fina
• Modelo estándar para sistemas de doble hilo
• Circuito de protección en dos etapas
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulo de 17,5 mm que ahorra espacio
• Con inductancias de desacoplamiento integradas en el ramal en serie

Aplicación: instalación universal en carril DIN de 35 mm en cualquier cuadro de distribución convencional.

Datos técnicos

Datos técnicos

Atenuación de entrada (Insertion loss)	3 dB @ 180 kHz dB
Autorizaciones	UL
Capacidad (hilo-hilo)	<10 nF
Capacidad (hilo-tierra)	<1 nF
Clase de protección	IP20
Conector / hilos protegidos	Borne
Conexión del apantallamiento	no
Contacto de señalización remota	no
Corriente de carga nominal CA	0,7
Corriente de carga nominal CC	1 A
Corriente de impulso de descarga total (10/350)	D1: 3
Corriente de impulso de descarga total (8/20)	10 kA
Dimensión	24V AC
Frecuencia límite	0,18 MHz
Inductancia en serie por conductor	120 µH ± 20 %
Intensidad nominal de descarga (8/20 µs)	5 kA
Kategorie	Tipo 1+2+3 / D1+C2+C1
LPZ	0→3
Máxima tensión de funcionamiento CA	19
Máxima tensión de funcionamiento CC	28

Modelo a prueba de explosiones	no
Nivel de protección conductor-conductor	<60 V
Nivel de protección conductor-tierra	<600 V
Norma de ensayo	IEC 61643-21
Número de polos	2
Rango de temperatura	-40 °C
Rango de temperatura máx.	80 °C
Resistencia a la sobrecorriente momentánea conductor - conductor	C2: 5 kV / 2,5 kA (8/20µs)
Resistencia a la sobrecorriente momentánea conductor - tierra	C2: 10 kV / 5 kA (8/20µs)
Resistencia de aislamiento	>1 MΩ
Sección de conexión flexible máx.	2,5 mm²
Sección de conexión flexible mín.	0,14 mm²
Sección de conexión multifilar máx.	2,5 mm²
Sección de conexión multifilar mín.	0,14 mm²
Sección de conexión rígida máx.	2,5 mm²
Sección de conexión rígida mín.	0,14 mm²
SPD según IEC 61643-21	Categoría I+II+III / D1+C2+C1
Toma a tierra a través de:	Borne

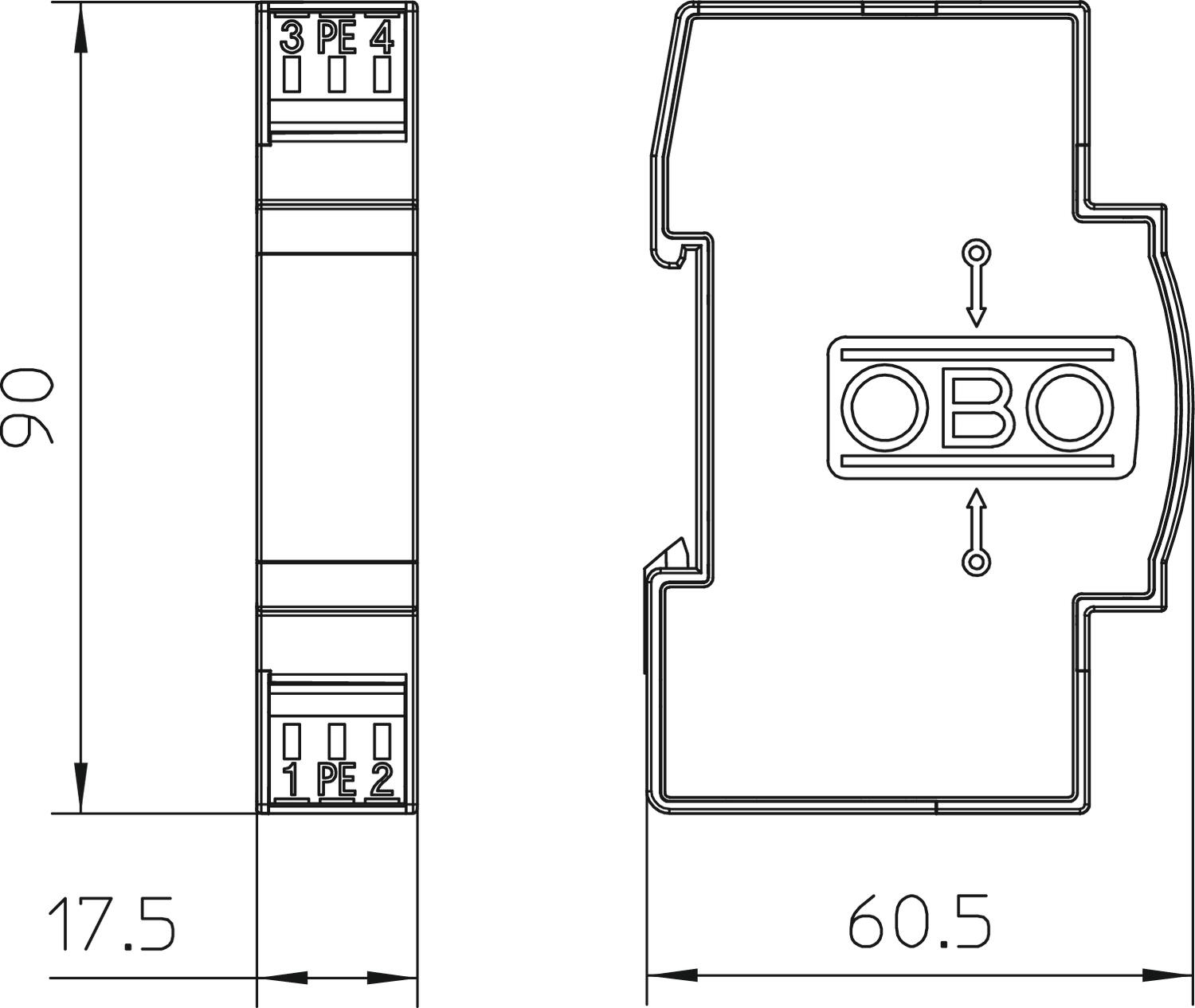

Unidad de división TE (17,5 mm)	1
Valor cresta de corriente de rayo	1,5 kA

Todos los tipos

Todos los tipos

Tipo	Número de polos	Máxima tensión de funcionamiento CA	Máxima tensión de funcionamiento CC	Conector / hilos protegidos	Código	Cantidad	Mín. ud. de venta
FLD 5	2	5	8	Borne	5098600	Unidad	1 Unidad
FLD 12	2	9	13	Borne	5098603	Unidad	1 Unidad
FLD 24	2	19	28	Borne	5098611	Unidad	1 Unidad
FLD 48	2	37	53	Borne	5098630	Unidad	1 Unidad
FLD 110	2	86	122	Borne	5098646	Unidad	1 Unidad
