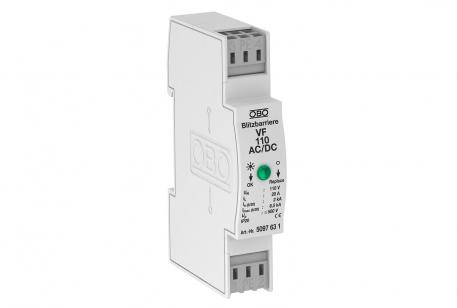

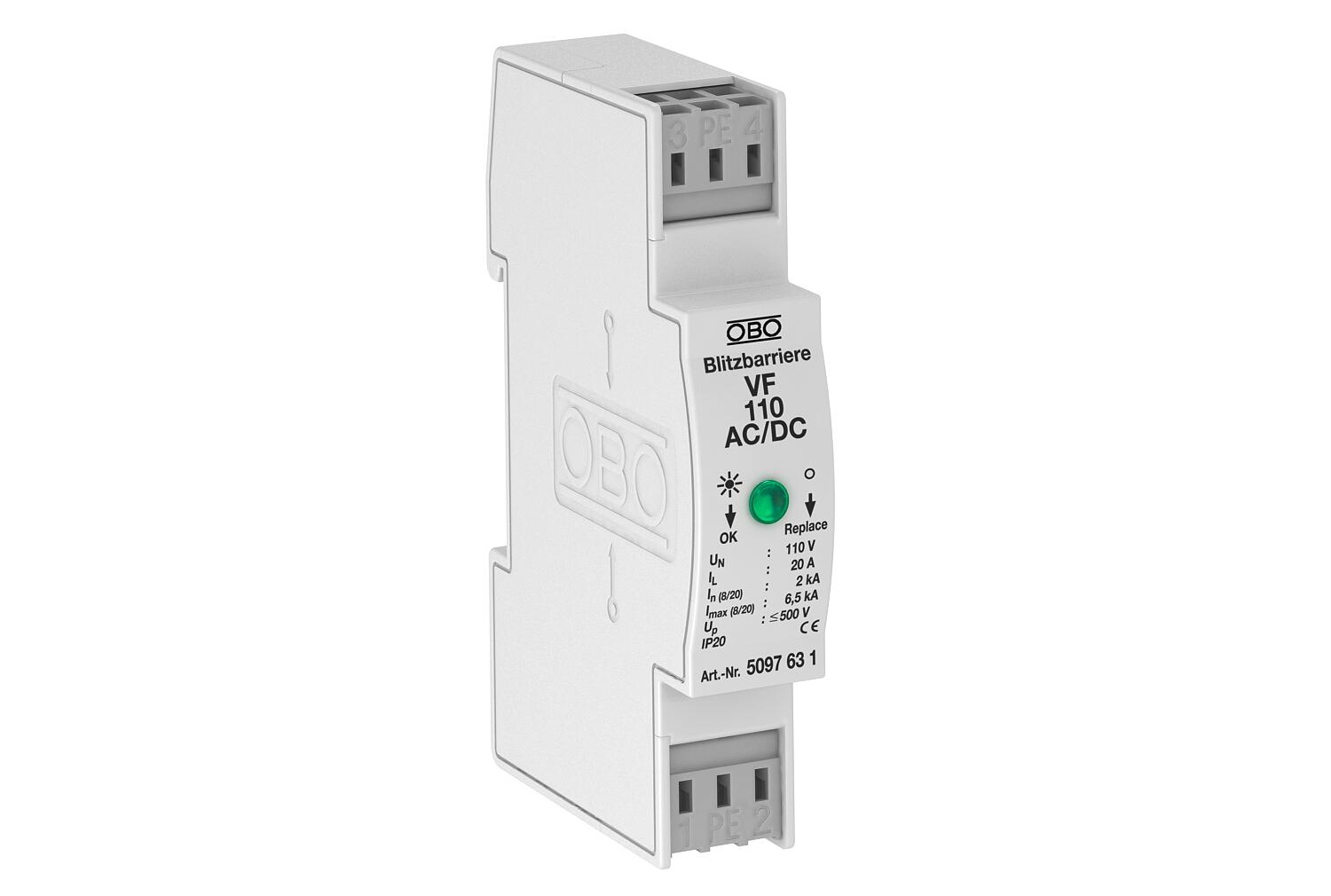

Protección MSR para alimentación de corriente de 2 polos y 110 V 2 | 150 | 200 | IP20

Protección MSR para alimentación de corriente de 2 polos y 110 V

Código 5097631 | EAN 4012195578154

Código / Tipo

Modelo de polos	2

Máxima tensión de funcionamiento CA

Máxima tensión de funcionamiento CC

Clase de protección	IP20

Descripción de producto

Descripción de producto

Protección contra sobretensiones/protección fina de red tipo3 según EN 61643-11

• Adecuado para sistemas de corriente continua y alterna
• Con indicación visual de funcionamiento
• Con bornes de conexión sin tornillos, lo que facilita el montaje

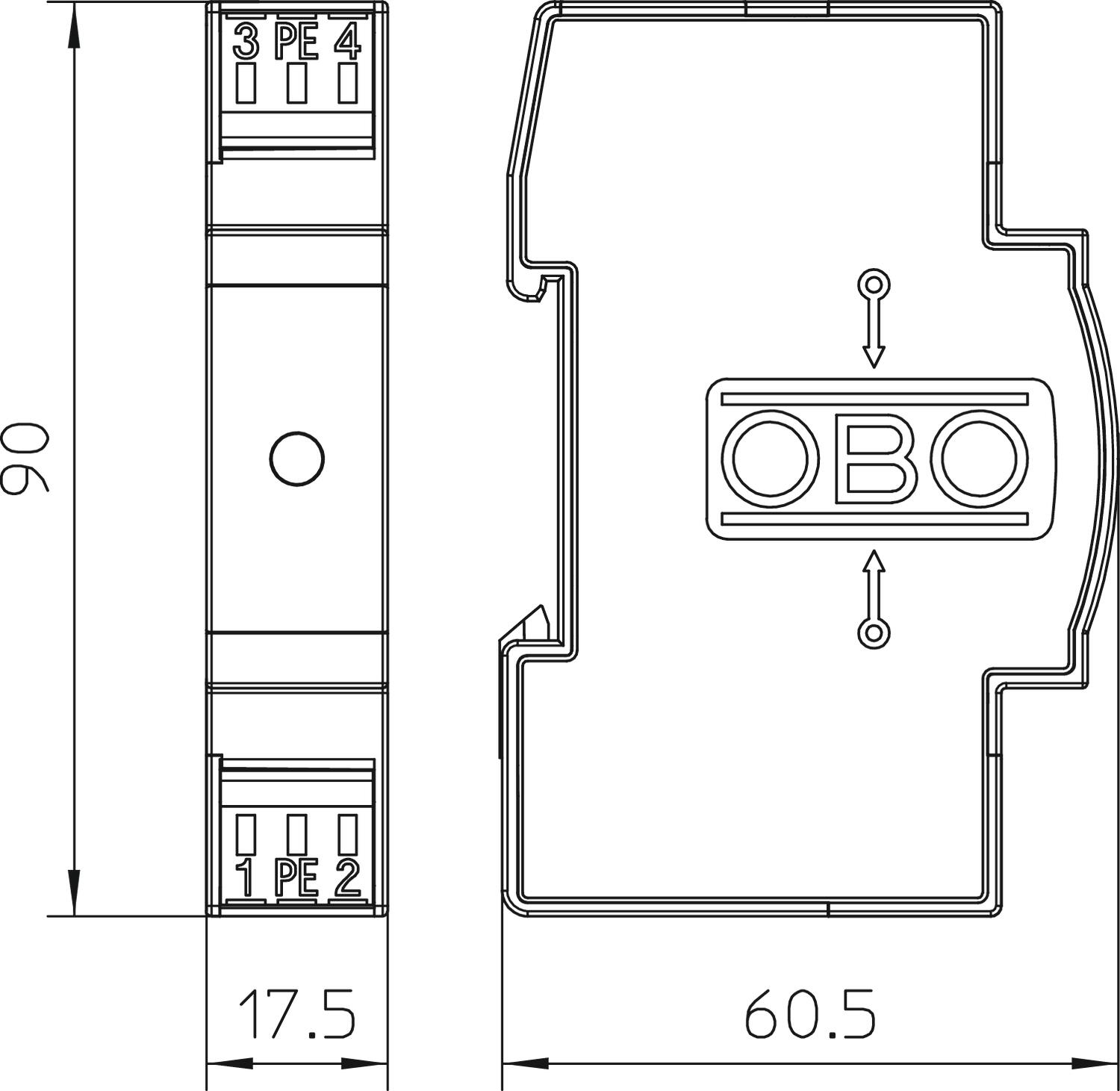

• Ahorro de espación debido al módulo de 17,5 mm

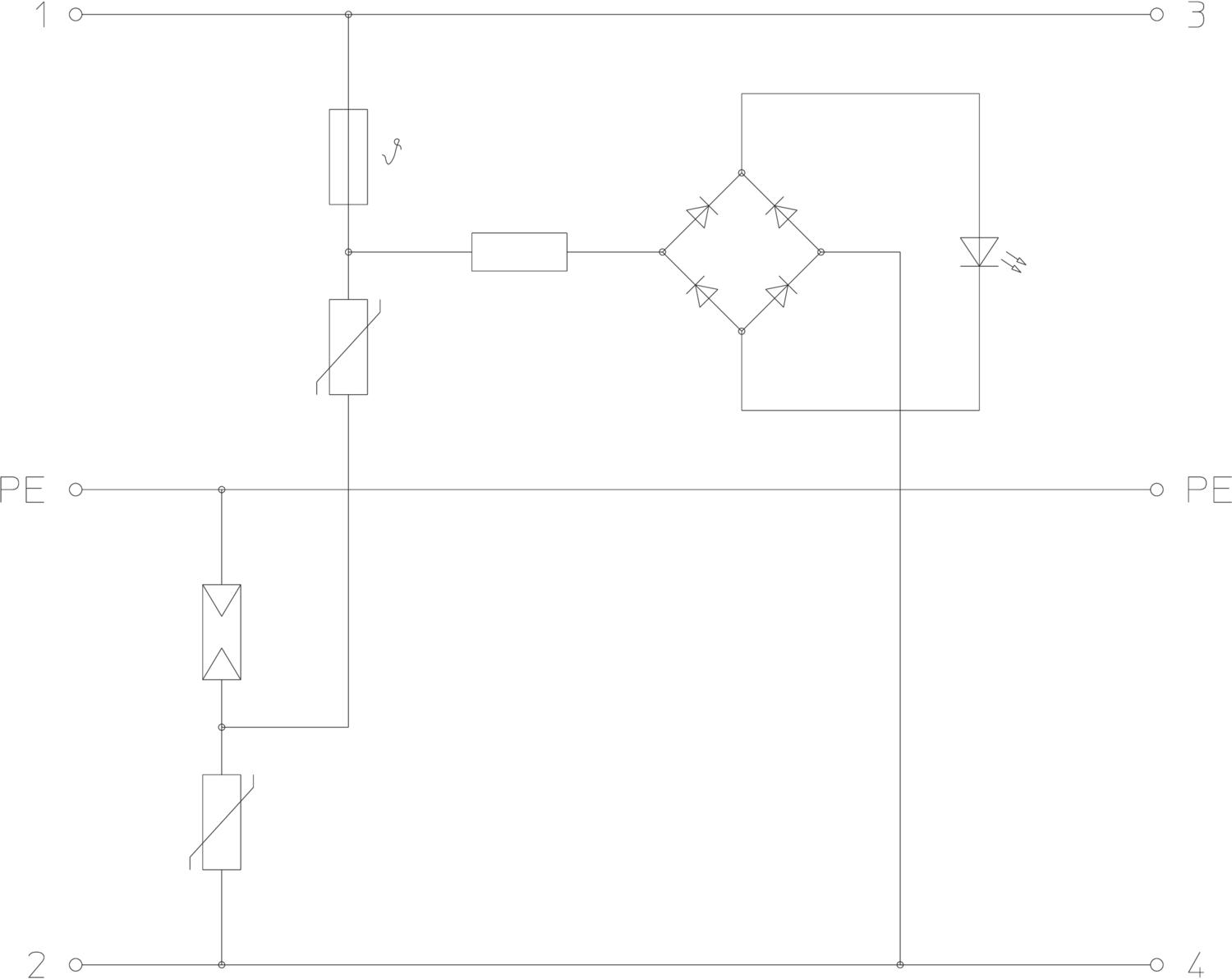

• Conexión en estrella

Aplicación: Uso universal en carriles DIN de 35 mm en armarios de distribución convencionales.

Datos técnicos

Datos técnicos

Categoría de pruebas tipo 3	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 3
Con riesgo de emisión de chispas	no
Corriente nominal_OBO (terminal de entrada/salida)	20 A
Dimensión	110V AC
Estructura de red	Otros
Intensidad nominal de descarga (8/20 µs)	2 kA
LPZ	2→3
Máx. protección contra sobrecorrientes del lado de la red	20
Máx. protección previa por fusibles	20 A
Máxima corriente de descarga (8/20 μs)	6,5 kA
Máxima tensión de funcionamiento CA	150
Máxima tensión de funcionamiento CC	200
Modelo a prueba de explosiones	no
Modelo de polos	2

Modo de montaje	Raíl simétrico 35 mm
Nivel de protección conductor-conductor	<500 V
Nivel de protección conductor-tierra	<1400 V
Número de polos	3
Sección transversal de conductor flexible (de hilo fino) míin.	2,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	2,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	0,14 mm²
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase III
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tensión nominal CA (50 / 60 Hz)	110 V
Tiempo de reacción	<25 ns
Tipo de línea para dispositivos de protección contra sobretensiones	Línea eléctrica CA
Versión	Versión 110 V

Todos los tipos

Todos los tipos

Tipo	Modelo de polos	Máxima tensión de funcionamiento CA	Máxima tensión de funcionamiento CC	Clase de protección	Código	Cantidad	Mín. ud. de venta
VF12-AC DC	2	13,5	18	IP20	5097453	Unidad	1 Unidad
VF24-AC/DC	2	34	46	IP20	5097607	Unidad	1 Unidad
VF48-AC/DC	2	60	80	IP20	5097615	Unidad	1 Unidad
VF60-AC/DC	2	80	110	IP20	5097623	Unidad	1 Unidad
VF110-AC DC	2	150	200	IP20	5097631	Unidad	1 Unidad
VF230-AC/DC	2	255	350	IP20	5097650	Unidad	1 Unidad
