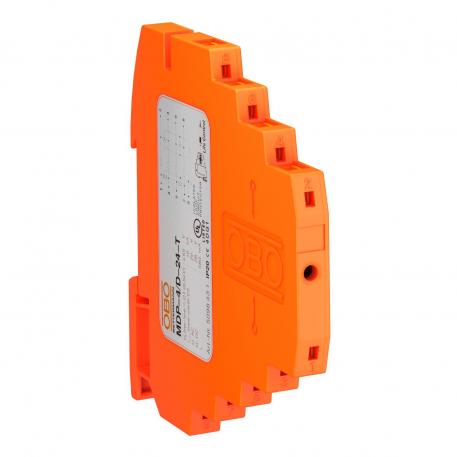

Protección para disposición en serie, tetrapolar, versión 24 V 4 | 20 | 28 | Borne

Protección para disposición en serie, tetrapolar, versión 24 V

Código 5098431 | EAN 4012195406884

Código / Tipo

Número de polos

Máxima tensión de funcionamiento CA	20 V

Máxima tensión de funcionamiento CC	28 V

Conector / hilos protegidos	Borne

Descripción de producto

Descripción de producto

Descargador de sobretensiones con función de prueba; versión 24 V

• Corriente nominal de carga 0,58 A
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento y con bornes de conexión sin tornillos
• Ahorro de espacio gracias a un ancho de tan solo 8,7 mm
• Circuito de protección controlable con Life Control
• Gran ancho de banda de hasta 100 MHz
• Certificado UL (4DG1)

Aplicación: uso universal en carril DIN de 35 mm de cualquier armario de distribución convencional.

Datos técnicos

Datos técnicos

Apantallamiento	Directo
Atenuación de entrada (Insertion loss)	≤3 dB
Autorizaciones	UL
Capacidad (hilo-hilo)	<40 pF
Capacidad (hilo-tierra)	<40 pF
Clase de protección	IP20
Conector / hilos protegidos	Borne
Conexión del apantallamiento	sí
Contacto de señalización remota	no
Control de descargadores	no
Corriente de carga nominal CA	0,4 A
Corriente de carga nominal CC	0,58 A
Corriente de impulso de descarga total (10/350)	D1: 2 kA
Corriente de impulso de descarga total (8/20)	10 kA
Dimensión	24V
Frecuencia límite	100 MHz
Huella de CO₂ (GWP) Cradle-to-Gate	0,3818 kg CO₂e / 1 Unidad
Kategorie	Tipo 1+2+3 / D1+C2+C1
LPZ	0→3
Máxima tensión de funcionamiento CA	20 V
Máxima tensión de funcionamiento CC	28 V
Modelo a prueba de explosiones	no

Nivel de protección @ C1	<65 V
Nivel de protección conductor-conductor	<55 V
Nivel de protección conductor-tierra	<800 V
Norma de ensayo	IEC 61643-21
Número de polos	4
Rango de temperatura	-40 °C
Rango de temperatura máx.	80 °C
Resistencia a la sobrecorriente momentánea conductor - conductor	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistencia a la sobrecorriente momentánea conductor - tierra	C2: 5 kV / 2,5 kA (8/20µs)
Resistencia de aislamiento	>100 MΩ
Resistencia en serie por conductor	2,35 Ω ± 5 %
Sección de conexión flexible máx.	2,5 mm²
Sección de conexión flexible mín.	0,14 mm²
Sección de conexión multifilar máx.	1,5 mm²
Sección de conexión multifilar mín.	0,14 mm²
Sección de conexión rígida máx.	2,5 mm²
Sección de conexión rígida mín.	0,14 mm²
Señalización en el dispositivo	Legible
SPD según IEC 61643-21	Categoría I+II+III / D1+C2+C1
Tensión nominal	24 V
Toma a tierra a través de:	Raíl simétrico
