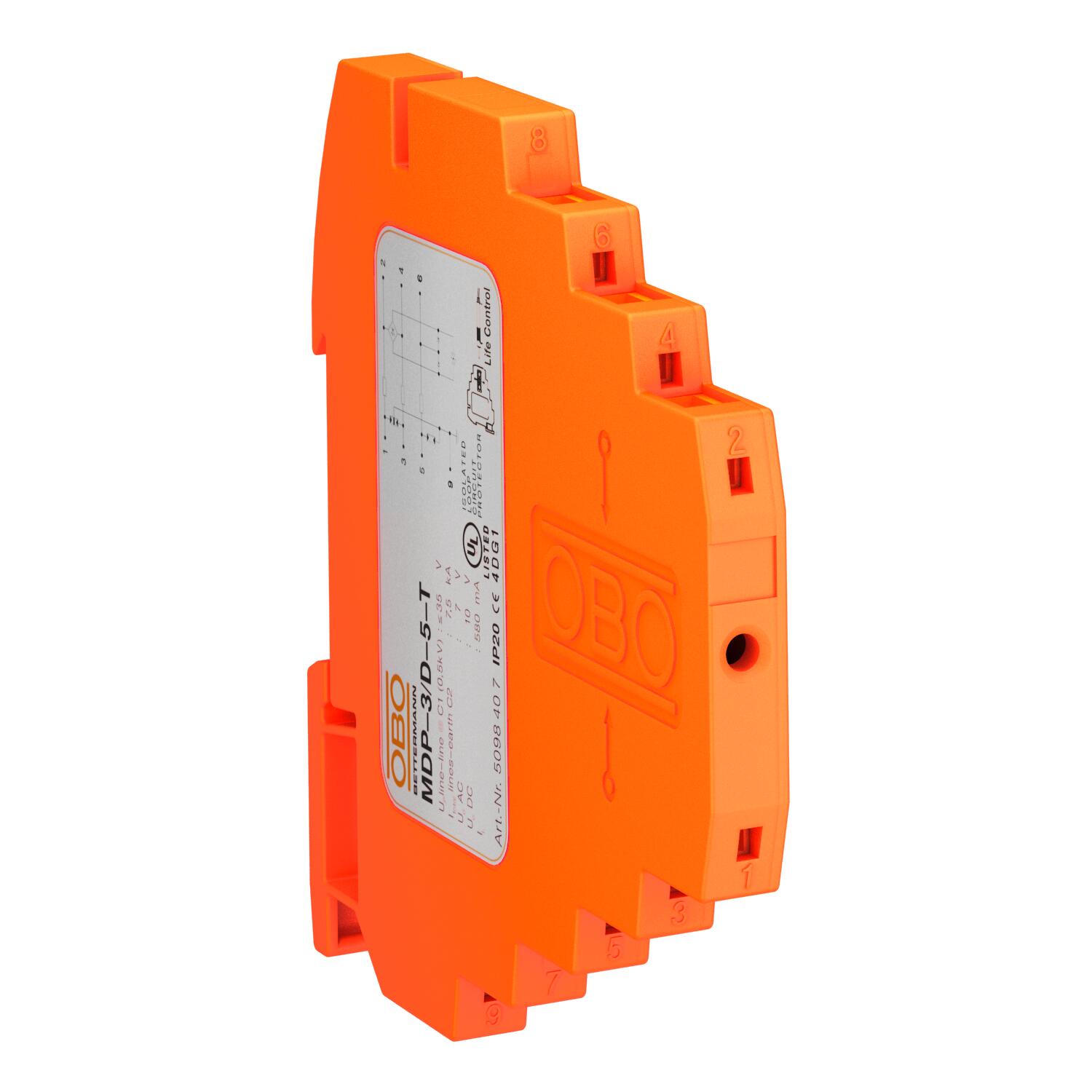

Protección para disposición en serie, tripolar, versión 5 V

Código 5098407 | EAN 4012195406846

7 V
10 V
Borne
Descripción de producto
Descripción de producto
Descargador de sobretensiones con función de prueba; versión 5 V

• Corriente nominal de carga 0,58 A
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento y con bornes de conexión sin tornillos
• Ahorro de espacio gracias a un ancho de tan solo 8,7 mm
• Circuito de protección controlable con Life Control
• Gran gama de frecuencias de 0 a 100 MHz
• Certificado UL (4DG1)

Aplicación: uso universal en carril DIN de 35 mm de cualquier armario de distribución convencional.
  • Underwriters Laboratories Inc., EEUU
  • 5 años de garantía
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Instalaciones de medición, control y regulación
  • Lifecontrol
  • Transición entre las zonas LPZ 0 a 3
  • Installation, electrotechnical expertise
Datos técnicos

Datos técnicos

Apantallamiento Directo
Atenuación de entrada (Insertion loss) ≤3 dB
Autorizaciones UL
Capacidad (hilo-hilo) < 40 pF
Clase de protección IP20
Conector / hilos protegidos Borne
Conexión del apantallamiento
Contacto de señalización remota no
Control de descargadores no
Corriente de carga nominal CA 0,4 A
Corriente de carga nominal CC 0,58 A
Corriente de impulso de descarga total (10/350) D1: 1,5 kA
Corriente de impulso de descarga total (8/20) 7,5 kA
Dimensión 5V
Frecuencia límite 100 MHz
Kategorie Tipo 1+2+3 / D1+C2+C1
LPZ 0→3
Máxima tensión de funcionamiento CA 7 V
Máxima tensión de funcionamiento CC 10 V
Modelo a prueba de explosiones no
Nivel de protección @ C1 <50 V
Nivel de protección conductor-conductor <35 V
Nivel de protección conductor-tierra <800 V
Norma de ensayo IEC 61643-21
Número de polos 3
Rango de temperatura -40 °C
Rango de temperatura máx. 80 °C
Resistencia a la sobrecorriente momentánea conductor - conductor C1: 0,5 kV / 0,25 kA (8/20µs)
Resistencia a la sobrecorriente momentánea conductor - tierra C2: 5 kV / 2,5 kA (8/20µs)
Resistencia de aislamiento >10 MΩ
Resistencia en serie por conductor 2,35 Ω ± 5 %
Sección de conexión flexible máx. 2,5 mm²
Sección de conexión flexible mín. 0,14 mm²
Sección de conexión multifilar máx. 1,5 mm²
Sección de conexión multifilar mín. 0,14 mm²
Sección de conexión rígida máx. 2,5 mm²
Sección de conexión rígida mín. 0,14 mm²
Señalización en el dispositivo Legible
SPD según IEC 61643-21 Categoría I+II+III / D1+C2+C1
Tensión nominal 5 V
Toma a tierra a través de: Raíl simétrico
Todos los tipos

Todos los tipos

Tipo Número de polos Máxima tensión de funcionamiento CA Máxima tensión de funcionamiento CC Conector / hilos protegidos Código Cantidad Mín. ud. de venta
MDP-2 D-5-T 2 7 V 10 V Borne 5098404
1 Unidad
MDP-3 D-5-T 3 7 V 10 V Borne 5098407
1 Unidad
MDP-4 D-5-T 4 7 V 10 V Borne 5098411
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Regleta de puesta a tierra Regleta de puesta a tierra VB-MDP 10-MD 5098470
150 Unidad
