Punta captadora aislada para cable isCon de instalación en interior con salida lateral
Código 5408876 | EAN 4012196647811
- Descripción de producto
-
Descripción de producto• Para la instalación de derivaciones isCon® de OBO en tubo
• Para el montaje en la estructura del edificio con el soporte isFang
• Apropiado para cargas de viento según Eurocódigo 1: DIN EN 1991-1-4
• Probado según VDE V 0185-561-8 (IEC TS 62561-8)
• Tubo vertical y punta captadora de aluminio
• Sección central de plástico reforzado con fibra de vidrio (GFK)
-
- Datos técnicos
-
Datos técnicos

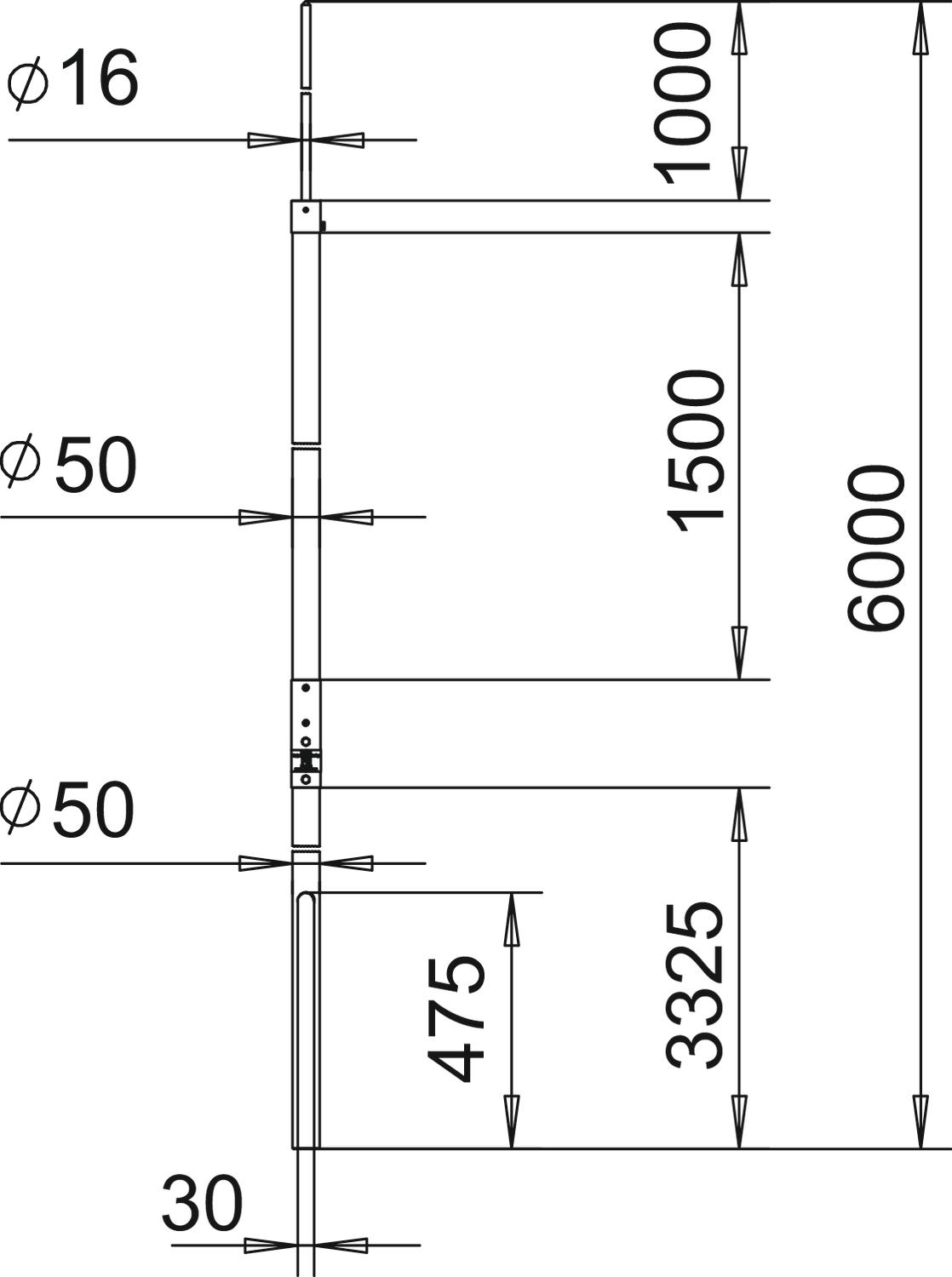

Conexión Conductor redondo* Dimensión 6000mm Longitud 6000 mm Material Plástico reforzado con fibras de vidrio Medida A 3325 mm Medida B 1000 mm Medida d mín. 50 mm Medida H 1500 mm Medida L 6000 mm Versión Punta captadora Versión aislada resistente a la alta tensión sí - Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Base de hormigón para sistema FangFix mín. 16 kg
F-FIX-S16 5403227 1 Unidad
Base para sistema FangFix de 16 kg para montaje de trípode isFang
F-FIX-B16 3B 5403238 10 Unidad
Derivación isCon® Professional en negro
isCon Pro 75 SW 5408008 100 m
Elementos de conexión isCon®
isCon connect 5408022 2 Unidad
Elemento de conexión para instalación en el mástil captador aislado isFang IN
isCon IN connect 5408024 15 Unidad
Conexión equipotencial para isCon® Professional+ y isCon® Premium en punta captadora aislada isFang IN
isCon IN PAE 5408031 15 Unidad
Trípode isFang
isFang 3B-100 5408968 1 Unidad - Descargas
-
Hoja de datos isFang IN-A L6 / 5408876 , 0.20MB , pdfDeclaración de conformidad UE isFang IN-A L6 / 5408876 , 0.06MB , pdfInstrucciones de montaje Instrucciones de montaje de trípode isFang , 0.18MB , pdfInstrucciones de montaje Instrucciones de montaje de punta captadora aislada isFang IN , 0.13MB , pdf
