Descripción de producto

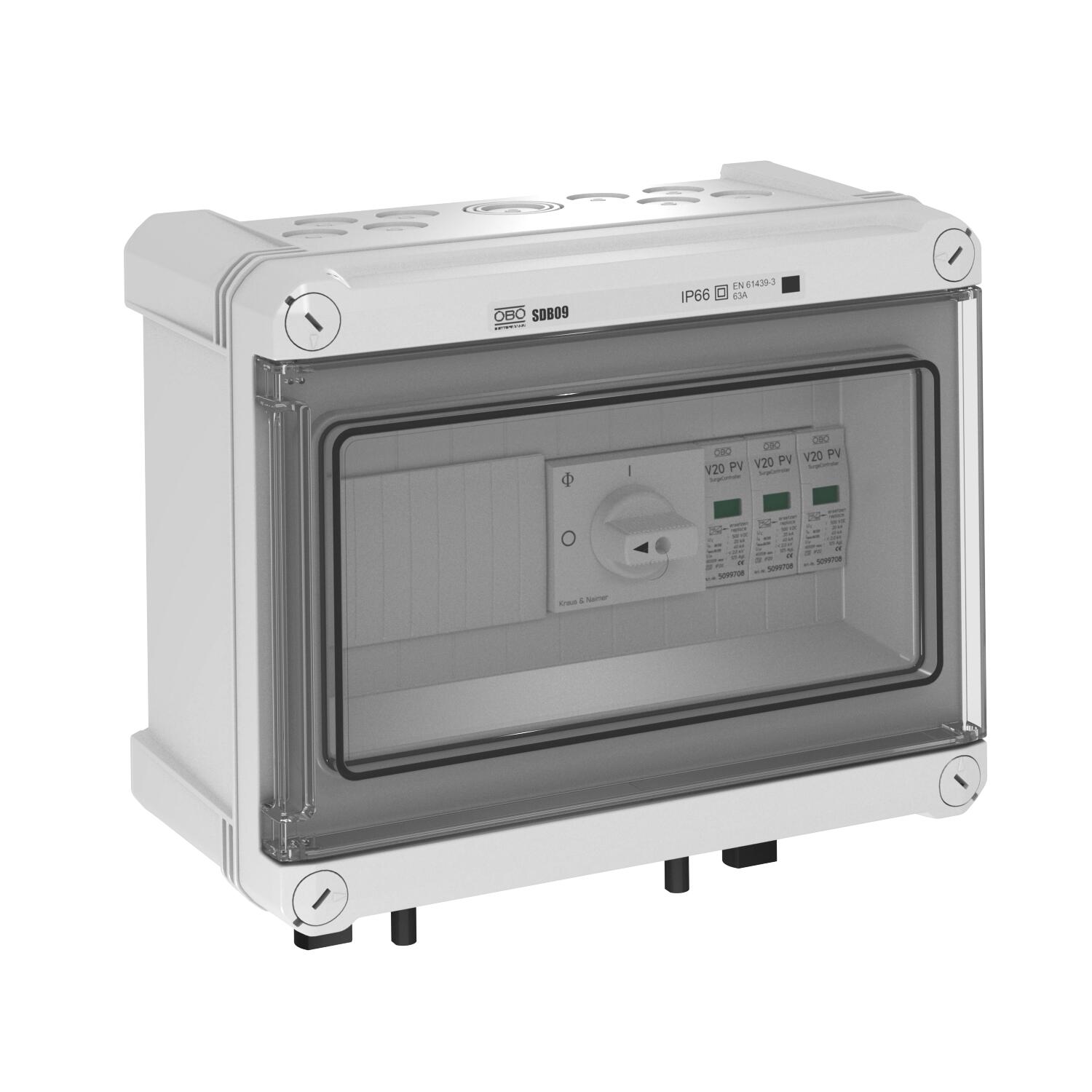

Solución de sistema tipo 2 con conector MC4 y seccionador para inversor con 1 seguidor del punto máximo de potencia MPP, 1000 V CC
• Descargador de varistores enchufable con dispositivo seccionador en conexión en estrella a prueba de fallos según VDE 0100-712 (50539-12)
• Bajo nivel de protección en CC: < 4,0 kV (Uoc máx. = 1000V CC con V20-C/0-500PV)
• Seccionador (1000V; 8A) para una desconexión segura del cable de ramales CC
• Una entrada de ramales fotovoltaicos (conectores MC4) en una entrada MPP-WR, hasta 30A CC por borne
• Carcasa premontada de policarbonato (IP66), resistente a UV para su instalación externa
Para protección CC del inversor en instalaciones fotovoltaicas.
¡Si existe peligro de condensación, de agua, por viento, hielo, temperatura o sol, se deben adoptar medidas adicionales en caso necesario!
- Datos técnicos
-
Datos técnicos
Categoría de pruebas tipo 1 no Categoría de pruebas tipo 2 sí Categoría de pruebas tipo 3 no Clase de protección IP66 Clasificación según la norma EN 61643-11 Tipo 2 Color Gris claro, RAL 7035 Dimensión 1000V DC Equipado con disyuntor de carga no Estructura de red Otros Estructura de red CC no Estructura de red IT no Estructura de red otros no Estructura de red TN no Estructura de red TN-C no Estructura de red TN-C-S no Estructura de red TN-S no Estructura de red TT no Función de control no Fusible previo integrado no Grado de protección código IK IK05 Intensidad nominal de descarga (8/20 µs) 20 kA LPZ 1→2 Material Policarbonato Máx. Corriente de entrada por cadena de celdas fotovoltaicas 30 A Máx. Corriente de salida 30 A Máx. protección previa por fusibles 125 A Máx. Tensión de entrada CC 1000 V Máx. Tensión fotovoltaica 1000 V Máxima corriente de descarga (8/20 μs) 40 kA Máxima tensión de funcionamiento CC 1000 Modelo de polos 3 Modo de montaje premontado en la carcasa Número de entradas 1 Número de entradas de cable 4 Número de entradas de cadena de celdas fotovoltaicas 1 Profundidad 125 mm Rango de temperatura -25 °C Rango de temperatura máx. 60 °C Señalización en el dispositivo Visual Señalización remota no SPD según IEC 61643-1 clase II Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tiempo de reacción <25 ns Tipo de entrada MC4 Versión Tripolar para sistemas fotovoltaicos Dimensiones

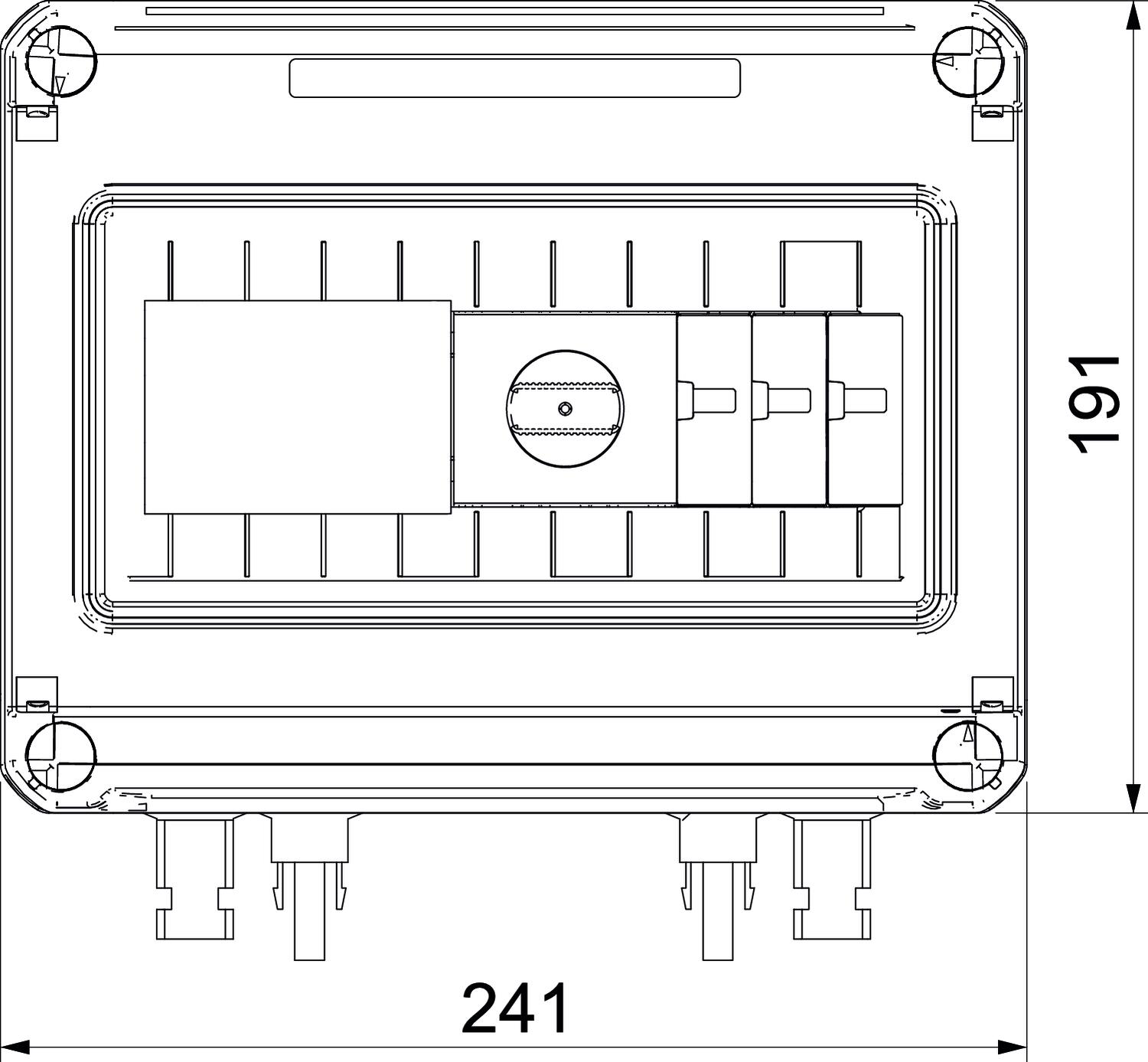

Altura 191 mm Ancho 240 mm Posibilidades de conexión
Máx. protección contra sobrecorrientes del lado de la red 125 - Todos los tipos
